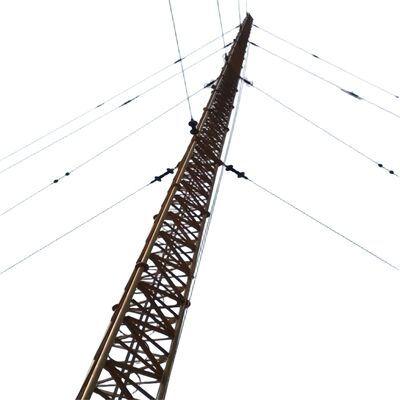

Torre de radiodifusão de arame galvanizado de aço à prova de corrosão de 55 m

JIAYAO CO., LTD.

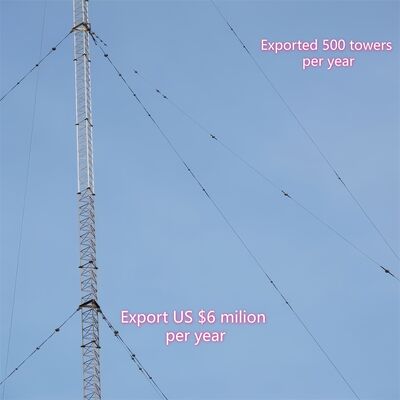

Uma torre estaiada (também chamada de torre estaiada) é uma estrutura alta e esguia que depende de estais externos (cabos de aço de alta resistência) para estabilidade—ao contrário das torres autoportantes que se sustentam independentemente. Este design permite que ela atinja maiores alturas com menos material estrutural, tornando-a uma escolha econômica para aplicações que necessitam de ampla cobertura ou elevação.

1.Especificações

Qual é o corpo da torre de uma torre estaiada?

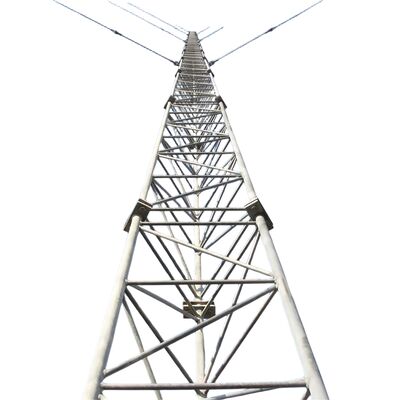

O corpo da torre de uma torre estaiada (torre mastro estaiada) é a estrutura central e esguia que suporta antenas, sensores ou outros equipamentos, dependendo de estais externos para estabilidade lateral (em vez de rigidez autoportante). Tipicamente construída como uma estrutura tubular ou treliçada de aço, é mais estreita do que as torres autoportantes e apresenta um design cônico (mais largo na base, mais estreito no topo) para otimizar a distribuição de carga e a resistência ao vento. O corpo da torre é fabricado em aço estrutural galvanizado (em conformidade com as normas ASTM A36/S235JR) para garantir a resistência à corrosão e a durabilidade a longo prazo em ambientes externos. Serve como base de montagem para acessórios chave, como escadas de acesso, suportes de antena e bandejas de cabos, e seu design modular permite a personalização de alturas que variam de 30m a mais de 200m, adaptadas para aplicações como radiodifusão, telecomunicações ou monitoramento meteorológico.

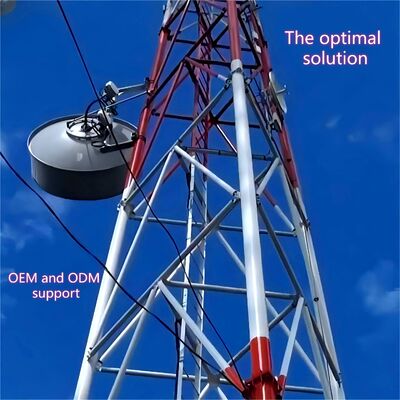

Como montar uma antena em uma torre estaiada?

A montagem de uma antena em uma torre estaiada segue um processo estruturado e em conformidade com a segurança, alinhado com o projeto da torre e os padrões da indústria:

1. Preparação Pré-instalação: Verifique a capacidade de carga da torre para garantir que ela possa suportar o peso da antena (incluindo hardware e cabos associados). Inspecione o corpo da torre em busca de corrosão, danos estruturais ou conexões soltas e confirme a conformidade com os códigos de segurança locais (por exemplo, IEC 62305 para proteção contra raios).
2. Instalação do Suporte da Antena: Fixe os suportes de antena dedicados (acessórios integrados da torre) aos pontos pré-designados no corpo da torre. Esses suportes são normalmente fixados usando parafusos de alta resistência compatíveis com a estrutura de aço galvanizado da torre, garantindo uma conexão firme que resista às forças do vento e às vibrações.
3. Elevação e Posicionamento da Antena: Use guindastes ou equipamentos de elevação especializados para içar a antena até a altura desejada (escolhida estrategicamente para cobertura ideal do sinal). Alinhe a antena com a direção pretendida de transmissão/recepção, usando ferramentas a laser ou medidores de alinhamento para precisão.
4. Fixação da Antena: Fixe a antena aos suportes pré-instalados usando hardware compatível, apertando os parafusos com o torque especificado para evitar movimentos. Certifique-se de que a antena esteja nivelada e estável, sem oscilações que possam afetar o desempenho ou a integridade estrutural.
5. Roteamento e Integração de Cabos: Encaminhe os cabos de sinal ou alimentadores pelas bandejas de cabos integradas da torre para protegê-los contra danos ambientais. Conecte os cabos à antena e leve-os até o equipamento no solo, garantindo o isolamento adequado e a impermeabilização nos pontos de conexão.
6. Inspeção Final: Realize uma verificação visual da antena, suportes e cabos para confirmar a instalação segura. Teste a transmissão/recepção do sinal da antena para verificar a funcionalidade e certifique-se de que todos os protocolos de segurança (por exemplo, proteção contra quedas para trabalhadores) sejam seguidos durante todo o processo.

O que é o Dispositivo Anti-Escalada em uma torre estaiada?

O dispositivo anti-escalada para uma torre estaiada é um componente de segurança especializado instalado no corpo da torre para impedir o acesso não autorizado e reduzir os riscos de queda. Os designs comuns incluem:

• Colares/saias anti-escalada: Barreiras de aço circulares ou cônicas montadas perto da base da torre (normalmente 2 a 3 metros acima do solo) para bloquear tentativas de escalada, negando apoios para as mãos ou os pés.
• Deterrentes pontiagudos ou irregulares: Fixações de aço pontiagudas e não letais nas seções inferiores da torre ou escadas para desencorajar a escalada não autorizada.
• Acesso bloqueado: Se a torre estiver equipada com um painel de acesso ao nível do solo ou ponto de entrada da escada, um portão trancado restringe o acesso apenas a pessoal certificado.

Esses dispositivos são construídos com materiais resistentes à corrosão (por exemplo, aço galvanizado, correspondente ao corpo da torre) para suportar as condições externas. Seu objetivo principal é aumentar a segurança, impedindo a escalada acidental ou intencional por indivíduos não treinados, alinhando-se aos códigos de segurança de construção locais e à mitigação de responsabilidades para os operadores de torres.

Como conectar o estai e a torre estaiada?

Conectar os estais a uma torre estaiada envolve um processo seguro e de suporte de carga para garantir que os cabos possam estabilizar efetivamente a torre contra forças do vento e sísmicas:

1. Preparação: Selecione estais feitos de cabos de aço de alta resistência (em conformidade com a ASTM A475) com revestimentos de zinco ou polímero para durabilidade. Certifique-se de que o corpo da torre tenha pontos de fixação pré-fabricados (por exemplo, olhais, suportes ou braços cruzados) em intervalos de 20 a 30 metros, conforme especificado no projeto da torre.
2. Instalação do Hardware de Fixação: Monte suportes ou manilhas de estai de alta resistência nos pontos de fixação pré-designados da torre usando parafusos de alta resistência (compatíveis com a estrutura de aço galvanizado da torre). Esses suportes são projetados para distribuir a tensão uniformemente por todo o corpo da torre.
3. Terminação do Cabo: Use conexões de terminação profissionais (por exemplo, mangas de compressão, grampos de cabo ou dedais) para fixar a extremidade de cada estai. As mangas de compressão são crimpadas no cabo para uma conexão permanente e de alta resistência, enquanto os grampos de cabo fornecem tensionamento ajustável.
4. Conexão e Tensionamento: Fixe a extremidade terminada do estai ao suporte da torre usando um grilhão ou pino, garantindo um ajuste seguro sem folga. Use uma ferramenta de tensionamento (por exemplo, um esticador ou catraca) para ajustar a tensão do cabo de acordo com a especificação do projeto—crítico para equilibrar as forças laterais na torre.
5. Verificação: Verifique se a conexão está alinhada com a estrutura cônica da torre e se o cabo está tensionado uniformemente (evitando o aperto excessivo, o que pode sobrecarregar o corpo da torre). Confirme se o hardware e as conexões de terminação são resistentes à corrosão e estão em conformidade com os padrões de segurança da torre.

Como conectar o estai e o parafuso de ancoragem estaiado?

Conectar os estais aos parafusos de ancoragem estaiados (âncoras de solo) é uma etapa crítica para transferir a tensão do cabo para o solo, garantindo a estabilidade da torre:

1. Preparação da Âncora: Certifique-se de que a âncora de solo (âncora de concreto ou aço de alta resistência, projetada para cargas de tração) esteja devidamente instalada no solo em um ângulo de 45 a 60° em relação ao estai. A âncora deve estar totalmente curada (para concreto) e firmemente embutida para resistir às forças de arrancamento.
2. Exposição do Parafuso da Âncora: Certifique-se de que o parafuso superior da âncora (parafuso de ancoragem estaiado) esteja protuberante acima do solo e rosqueado para acomodar o hardware de conexão. O parafuso deve ser feito de aço de alta resistência para suportar a tensão do estai.
3. Terminação do Cabo: Termine a extremidade livre do estai usando as mesmas conexões de alta resistência (mangas de compressão, grampos de cabo ou dedais) usadas para a conexão da torre, garantindo uma extremidade segura e de suporte de carga.
4. Montagem do Hardware de Conexão: Fixe um esticador (para ajuste de tensão) e um grilhão ao estai terminado. O esticador se conecta ao parafuso de ancoragem estaiado por meio de uma porca ou arruela, permitindo o ajuste fino da tensão do cabo.
5. Tensionamento e Fixação: Use o esticador para tensionar o estai de acordo com a especificação necessária, garantindo que ele resista às forças laterais sem puxar a âncora. Depois de tensionado, trave o esticador com pinos de chaveta ou porcas de segurança para evitar o afrouxamento ao longo do tempo.
6. Verificação Final: Verifique se a conexão está segura, a âncora não apresenta sinais de movimento e o estai está alinhado no ângulo correto de 45 a 60°. Inspecione a corrosão no parafuso, hardware e terminação do cabo, garantindo a conformidade com a IEC 62305 e os códigos de segurança locais.
