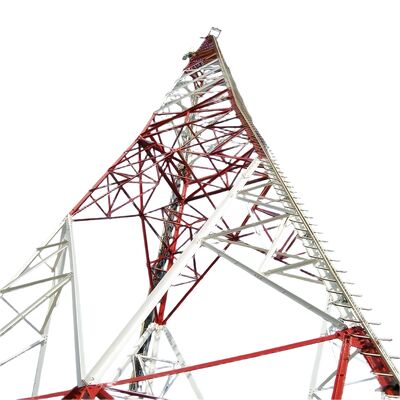

Torre de Telecomunicações de Cobertura Urbana Externa para Sinal 4G em Aço Galvanizado Angular de 3 Pernas por Imersão a Quente

JIAYAO CO., LTD.

A torre de aço angular de 3 patasPertence ao domínio técnico da fabricação de equipamento de comunicação, em especial refere-se a uma torre de comunicação sem fios triangular, compreende o corpo da torre, o bastão de raio,O corpo da torre é formado por um torno triangular da torre, o pé da torre do corpo da torre está fixado no chão, a lâmina se estende para fora da parte superior do corpo da torre, o corpo da torre é a volta do corpo da torre de inclinação igual ou de inclinação variável única,A secção transversal do corpo da torre é de aço angular, triângulo equilátero de estrutura de recinto de barra transversal, corpo da torre é fornecido com uma pluralidade de plataformas de operação sequencialmente de cima para baixo.O modelo de utilidade revela uma torre de comunicação sem fio triangular tem as vantagens de segurança e confiabilidade, e estrutura simples.
Descrição do produto

O que é um corpo de torre de aço angular de 3 patas?

O corpo de uma torre de aço angular de 3 pernas é a estrutura de carga central da torre, caracterizada por uma configuração triangular (como uma pirâmide).É constituído por três pernas verticais de aço (ou colunas) ligadas na parte superior, com elementos de ligação de aço angulares adicionais que ligam as pernas em toda a altura.A carroceria é concebida para suportar de forma eficiente ambas as cargas verticais (e.por exemplo, o peso das antenas, equipamentos e a própria torre) e cargas horizontais (por exemplo, vento, neve ou forças sísmicas).mesmo em condições ambientais adversasO corpo serve como a estrutura de suporte primária para a comunicação de montagem, transmissão de energia,ou equipamento de vigilância.

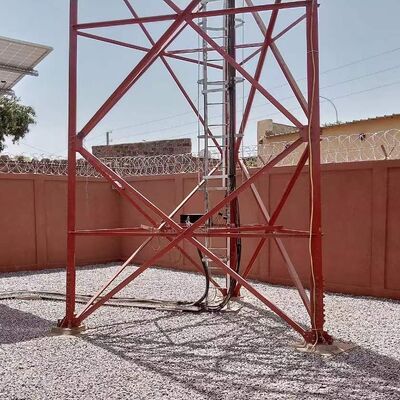

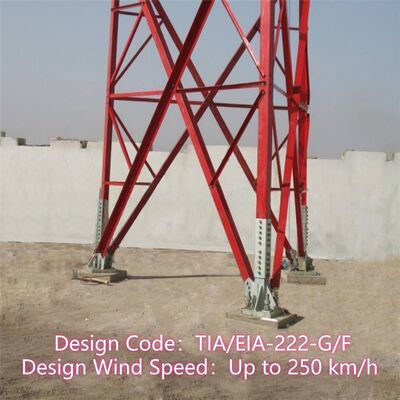

O que é um pé de torre de aço angular de 3 patas?

O "pé" de uma torre de aço angular de 3 pernas refere-se à parte base de cada perna vertical, que interage com a fundação da torre.É um componente crítico responsável pela transferência de todo o peso da torre e das suas cargas (equipamentoOs pés são tipicamente construídos com placas de ligação, parafusos,ou pontos de ancoragem que se ligam firmemente à fundação de concreto ou reforçadoConstruídos a partir de aço galvanizado de alta resistência (consistente com o corpo da torre), os pés são projetados para resistir a cisalhamento, tensão e forças de compressão,impedir que a torre se desloque ou caiaA sua concepção é adaptada às condições geológicas do local, garantindo a compatibilidade com a fundação para a máxima estabilidade.

O que é escada e bandeja de cabo de 3 pernas torre angular de aço?

• Escada: Componente de acesso de segurança instalado ao longo do corpo da torre, proporcionando um caminho seguro para os trabalhadores subirem ao topo (ou plataformas intermediárias) para instalação, manutenção ou inspeção.As escadas são normalmente feitas de aço galvanizado para resistência à corrosão e resistência, com degraus espaçados a intervalos normalizados para uma escalada confortável. Podem incluir elementos de segurança como corrimões, sistemas de retenção de quedas ou gabinetes de gaiolas para proteger os trabalhadores contra quedas.
• Caixa de cabos: Um canal ou uma bandeja estrutural montado no corpo da torre, concebido para organizar, suportar e proteger cabos (por exemplo, cabos de comunicação, cabos de energia,ou fios de sinal) que circulam entre a base da torre e o equipamento no topoOs suportes de cabos mantêm os cabos limpos, evitam emaranhamento ou danos causados por fatores ambientais (vento, chuva, radiação UV) e facilitam o acesso fácil para manutenção.Eles são muitas vezes feitos de aço galvanizado para garantir durabilidade e compatibilidade com o projeto resistente à corrosão da torreEm conjunto, a escada e a bandeja de cabos aumentam a funcionalidade da torre, permitindo um acesso seguro e uma gestão eficiente dos cabos.

Como instalar uma torre de aço angular de 3 patas?

A instalação de uma torre angular de aço de três patas segue um processo sistemático e centrado na segurança:

1. Análise do local e preparação das fundações: Em primeiro lugar, realizar um levantamento pormenorizado do local para determinar a localização ideal, avaliar as condições geológicas e identificar possíveis restrições ambientais ou estruturais (por exemplo, velocidades do vento,atividade sísmica)Em seguida, construir uma fundação robusta (normalmente betão ou betão armado) adaptada ao peso e às exigências de carga da torre.A fundação deve ser plana e firmemente ancorada ao chão para sustentar os pés da torre.
2. Montagem do componente da torre: Transportar componentes pré-fabricados (pedras de aço, elementos de ligação, escada, bandeja de cabos) para o local de trabalho.juntar os membros de ligação angulares para formar a estrutura da pirâmide, e instalar componentes auxiliares como a escada e a bandeja de cabos durante a montagem.
3. Construção da torre: Use guindastes ou equipamentos de elevação especializados para levantar a torre montada (ou partes dela, para torres mais altas) em posição vertical.Alinhe cuidadosamente os pés da torre com os pontos de ancoragem da fundação e segure-os usando parafusos ou âncoras para bloquear a torre no lugar.

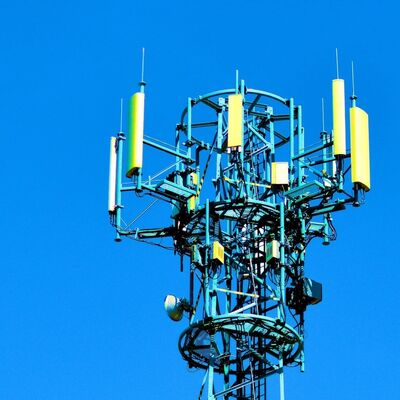

4. Instalação de equipamento: Montar o equipamento previsto (por exemplo, antenas, antenas de microondas, linhas de transmissão de energia) na plataforma superior da torre ou em pontos de montagem designados.Os cabos de condução através da bandeja de cabos pré-instalada, ligando equipamento à base.
5. Controlo da qualidade e controlo da segurança: Realizar inspecções de qualidade rigorosas para verificar a integridade estrutural da torre (por exemplo, estanqueidade dos parafusos, alinhamento dos componentes, resistência à corrosão).Implementar protocolos de segurança durante toda a instalação (e- por exemplo, protecção contra quedas dos trabalhadores, ensaios de carga dos equipamentos) para assegurar a conformidade com as normas do sector.e todos os sistemas funcionam como pretendido.

Teste de torre de aço angular de galvanização.

A galvanização é um processo crítico para torres angulares de aço (como torres angulares de aço de 3 patas), pois fornece resistência à corrosão e prolonga a vida útil da estrutura no exterior,ambientes adversos (ePara assegurar que o revestimento galvanizado cumpre os padrões de qualidade e funciona como pretendido,são realizados uma série de procedimentos de ensaio rigorososA seguir está uma visão geral detalhada dos ensaios de galvanização para torres angulares de aço:

1Objetivos essenciais do ensaio de galvanização

Os objectivos principais dos ensaios são verificar:

Espessura adequada do revestimento (para garantir a protecção contra a corrosão a longo prazo).

Uniformidade e adesão do revestimento de zinco (para evitar a descamação ou a descamação).

Livre de defeitos (por exemplo, rachaduras, buracos, manchas nuas ou acumulação excessiva de zinco).

Resistência à corrosão (para confirmar que o revestimento pode resistir à degradação ambiental).

2Métodos de ensaio principais para torres de aço angular galvanizado

Os ensaios são normalmente realizados em duas fases: após a galvanização na fábrica (em componentes individuais como pernas, elementos de ligação,ou degraus de escada) e pós-instalação (verificações pontuais na torre montada)Os métodos mais comuns incluem:

A. Medição da espessura do revestimento

A espessura do revestimento de zinco tem um impacto direto na resistência à corrosão. Uma camada muito fina irá falhar prematuramente, enquanto o excesso de espessura pode causar fragilidade ou mau ajuste dos componentes.

Normas de ensaio: Cumprem normas internacionais como a ASTM A123 (para galvanização a quente de aço estrutural) ou a ISO 1461 (para revestimentos galvanizados a quente em artigos de ferro e aço).

Ferramentas de ensaio:

Medidor de espessura magnética: O método não destrutivo mais utilizado mede a distância entre uma sonda magnética e o substrato de aço, calculando a espessura do revestimento.As medições são efectuadas em vários pontos (e.por exemplo, 3 ¢5 manchas por metro quadrado) em cada componente, concentrando-se em áreas de alto estresse (por exemplo, articulações das pernas, furos de parafusos) e regiões difíceis de revestir.

Micrômetro (destrutivo): Para verificação, pode ser cortada uma pequena secção do componente e a espessura do revestimento é medida diretamente com um micrômetro (utilizado apenas para ensaio de amostras,Peças não acabadas).

Critérios de aceitação: a espessura mínima típica varia de 85 ‰ 120 μm (micrômetros) para componentes estruturais de aço, dependendo da espessura e da aplicação do aço (por exemplo,As torres em zonas costeiras ou industriais podem exigir revestimentos mais espessos).

B. Ensaios de adesão (força da ligação)

Uma ligação forte entre o revestimento de zinco e o substrato de aço impede a descamação durante o transporte, a instalação ou a exposição a tensões mecânicas (por exemplo, vibrações induzidas pelo vento).

Teste de dobra: Uma amostra do aço galvanizado (por exemplo, uma seção de aço angular) é dobrada 180° em torno de um mandril (diâmetro correspondente à espessura do aço).O revestimento é inspeccionado para detectar rachadurasNão é aceitável nenhum desprendimento visível.

Teste com martelo: Um martelo pesado (normalmente 0,5 ‰ 1 kg) é golpeado firmemente contra o revestimento em vários pontos.ou levantar são permitidas apenas indentadas menores (sem expor o substrato de aço).

Teste com faca: é utilizada uma faca afiada, não serrilhada, para fazer um corte transversal (padrão de grelha) no revestimento.É permitida uma remoção mínima do revestimento (se for caso disso).

C. Inspecção visual e superficial dos defeitos

A inspecção visual identifica falhas óbvias que comprometem a integridade do revestimento.

Procedimento: inspeccionar cada componente galvanizado (e a torre montada) a olho nu ou com uma lupa (10x de ampliação) para:

Manchas nuas (aço exposto), poços ou buracos de alfinete.

Fissuras, bolhas ou acumulação irregular de zinco (por exemplo, "corrosões" ou "gotas" de galvanização inadequada).

Contaminação (por exemplo, óleo, sujeira ou camadas de óxido sob o revestimento).

Critérios de aceitação: não deve ser visível qualquer aço nu; são aceitáveis pequenas irregularidades de superfície (por exemplo, pequenos nódulos de zinco) se não afetarem a adequação dos componentes ou o desempenho estrutural.

D. Ensaios de resistência à corrosão

Isto verifica a capacidade do revestimento de resistir à ferrugem e à degradação ao longo do tempo.

Ensaio de vapor de sal (nevoeiro): Ensaio de corrosão acelerada comum (por ASTM B117 ou ISO 9227).As amostras galvanizadas são colocadas numa câmara onde é pulverizada uma névoa contínua de cloreto de sódio (água salgada) a 5% a uma temperatura controlada (35°C).As amostras são inspeccionadas periodicamente (por exemplo, após 24, 48, 100 ou 500 horas) para detectar sinais de ferrugem vermelha (corrosição do aço) ou ferrugem branca (oxidação do zinco).

Aceitação: Para torres estruturais, o revestimento deve resistir à ferrugem vermelha durante um mínimo de 100 a 500 horas (dependendo do ambiente de aplicação).A ferrugem branca (uma camada temporária de óxido de zinco) é normal e não indica falha, mas não deve espalhar-se excessivamente.

Teste de exposição em campo: os testes a longo prazo envolvem a instalação de componentes de amostra no ambiente pretendido da torre (por exemplo, costeiro, desértico,(ou áreas industriais) e monitorização da corrosão durante meses ou anosIsto valida o desempenho do mundo real.

E. Análise da composição química (facultativo)

Para assegurar que o revestimento de zinco cumpre os padrões de pureza, podem ser realizadas análises químicas nas amostras do banho de galvanização ou do revestimento.

Método de ensaio: Espectroscopia de absorção atómica (AAS) ou fluorescência de raios-X (XRF) para medir o teor de zinco (normalmente ≥ 98% de zinco puro para galvanização a quente) e detectar impurezas (por exemplo, chumbo,O ferro) que poderia reduzir a qualidade do revestimento.

3Normas de ensaio e conformidade

Os ensaios de galvanização para torres angulares de aço devem respeitar normas específicas do setor para garantir a consistência e a fiabilidade:

Normas ASTM: ASTM A123 (galvanização a quente), ASTM B117 (teste de pulverização de sal), ASTM A817 (aço galvanizado para torres de transmissão).

Normas ISO: ISO 1461 (revestimentos galvanizados), ISO 9227 (teste de pulverização de sal).

Normas locais/específicas do setor: Para torres de telecomunicações ou de transmissão de energia, podem ser estabelecidos requisitos adicionais por organismos reguladores (por exemplo, IEEE para infraestrutura de energia,A UIT para torres de telecomunicações) ou especificações de projeto.

4Testes pós-instalação

Após a torre ser montada e instalada, são realizadas verificações pontuais para confirmar que o revestimento galvanizado não foi danificado durante o transporte, levantamento ou montagem:

Re-medir a espessura do revestimento em articulações críticas (por exemplo, ligações entre a perna e a fundação, fixações de escadas).

Verifique se não há arranhões, abolhos ou abrasões que possam ter exposto o substrato de aço (toque com tinta rica em zinco se o dano for menor).

Verificar se os furos dos parafusos e os pontos de ligação (áreas de desgaste elevado) mantêm uma espessura de revestimento adequada.

Resumo

Os testes de galvanização para torres de aço angulares são um processo abrangente focado na espessura, adesão, qualidade da superfície e resistência à corrosão.Atendendo a padrões rigorosos e realizando testes na fábrica e no local, a integridade do revestimento de zinco é assegurada, permitindo que a torre resista a condições ambientais adversas e ofereça fiabilidade a longo prazo em telecomunicações, transmissão de energia,e outras aplicações de infra-estruturas.

Por favor clique aqui para mais informações!!!!!!

Embalagem e transporte

- Não.

Cooperação Clientes

- Não.

Certificações

- Não.

Por favor clique aqui para mais informações!!!!!!

Tipos de produtos personalizados e vantagem

Torre Autossustentável 
A torre auto-suportada é geralmente uma torre de 3 ou 4 pernas, e seu material é tubo de aço ou aço angular.e torre de aço de ângulo é conectado por porcas e parafusos.
Características:
1.Pequeno coeficiente de carga do vento, forte resistência ao vento.
2Economiza recursos da terra, localização conveniente.
Transporte e instalação convenientes.

Torre de aço de tubos
A torre de tubos refere-se a uma estrutura de aço de alta altura autoportante com uma coluna de torre feita de tubos de aço e uma seção do corpo da torre em forma triangular.Suas principais características são que a coluna da torre de três tubos é feita de tubos de aço e a seção do corpo da torre é de forma triangular, que é uma estrutura de aço de grande altura diferente do aço de ângulo.

Torre Monopólio

A torre de monopólio, é um tipo comumente usado, com uma aparência bonita, cobrindo uma pequena área de 9 a 18 metros quadrados, econômica e adotada pela maioria da construção.Corpo da torre adotar uma secção mais razoável, que é ligado através de parafuso de alta resistência ou sobreposição (conexão de deslizamento). Possui as características de fácil instalação e pode adaptar-se a uma variedade de locais de campo complicados.

Torre de Guy 
A torre de guiado tem uma aparência nova e a sua principal característica é reforçada pelo uso de arame de aço.É mais leve e mais barato do que os outros.É muito adequado para áreas geográficas amplas.

Torre de Guarda
A torre de vigia é um edifício multifuncional usado principalmente para observar o ambiente circundante e desempenha um papel importante em vários campos.Seu design enfatiza a harmonia e a unidade com o ambiente naturalAs torres de observação são geralmente compostas de corpos de torres, plataformas, torres e escadas,com estruturas compactas e duráveis.

Torre de árvores camuflada
A Torre das Árvores Camuflada é também uma espécie de árvores artificiais de torre de árvores Biônicas, com base como uma verdadeira, além do design meticuloso, quando colocado entre as árvores reais na área turística,Parque e praça, será uma parte da natureza.
Características:
1Estrutura requintada e aparência magnífica.
2. Forte estabilidade estrutural e longa vida útil.
3Pequena área de cobertura e grande efeito económico.

Os nossos serviços

JIAYAO CO., LTD. é um fabricante profissional de torres de telecomunicações e aprovado pela ISO9001.Muitos produtos foram exportados para os EUA, Europa e outros 55 países diferentes.
Nós somos especializados no projeto e fabricação de torre de aço de ângulo, torre de aço de tubo, torre de monopólio, torre de pinheiro, torre de guardas e torre de guarda.LaboratórioAs nossas matérias-primas vêm de fábricas de aço famosas da China: HBIS Group, Baowu Steel Group, Shougang Group.
- Não.

Se precisarem, estamos à vossa disposição 24 horas por dia!
