Torre de aço angular de 4 pernas durável com parafusos, porcas e válvulas que cumprem as normas ISO 898 e DIN 7990 de fiabilidade mecânica

JIAYAO CO.,LID

A torre de treliça de aço angular de 4 pernas é uma estrutura de aço independente e de alta resistência projetada para suporte de infraestrutura crítica. Caracterizada por sua estrutura de quatro pernas com base quadrada e conexões de treliça em zigue-zague, ela serve como uma espinha dorsal confiável para comunicação, transmissão de energia e outras aplicações industriais em todo o mundo. Ao contrário das torres estaiadas que dependem de fios externos para estabilidade, este design autoportante se mantém independentemente, tornando-o adaptável a diversos ambientes, desde áreas urbanas até regiões remotas.Descrição do Produto

Detalhes da Embalagem:

A torre de telecomunicações será embalada por cintas galvanizadas de acordo com os requisitos do cliente.Entregar:

Enviado em 20 dias após o pagamento do porto de TianjinMembros da torre:

Uma torre de aço é separada em vários pacotes.Parafusos:

Saco Pacrum.lon ou açoDesign

A estrutura de treliça de uma torre de aço angular de 4 pernas é uma estrutura em zigue-zague, semelhante a uma treliça, que conecta as quatro pernas verticais de aço angular da torre. Composta por membros de aço interconectados (tipicamente aço angular ou barras de treliça), ela forma um padrão semelhante a uma teia que distribui as cargas — incluindo o peso da própria torre, o peso do equipamento, o vento, as forças sísmicas e as cargas de gelo — uniformemente por todas as quatro pernas. Essa estrutura é integrada em toda a altura da torre, complementando o design cônico da torre (mais largo na base, mais estreito no topo) para aumentar a integridade estrutural e a estabilidade. A configuração da treliça equilibra alta resistência com desempenho leve, minimizando o uso de material, maximizando a capacidade de carga e a resistência a condições ambientais extremas. Ela também facilita o fluxo de ar, reduzindo a resistência ao vento e melhorando ainda mais a estabilidade geral da torre.

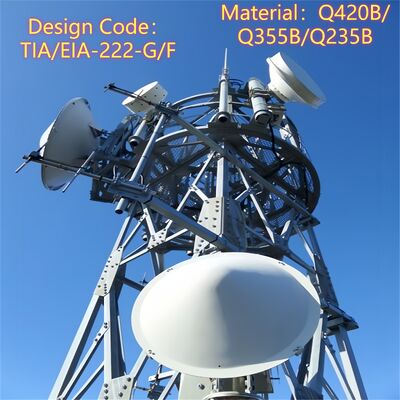

Como montar a antena MW na torre de aço angular de 4 pernas?

​Clique aqui para mais informações!!!!!!

Preparação Pré-instalação

1. : Verifique a capacidade de carga da torre para garantir que ela possa suportar o peso da antena MW (incluindo a antena, o suporte de montagem e o hardware associado). Verifique se o projeto da torre está em conformidade com os padrões relevantes (por exemplo, TIA/EIA-222-G/F) para montagem de equipamentos.Instalação do Suporte
2. : Fixe os suportes de antena/micro-ondas dedicados (fornecidos com a torre ou fabricados sob medida) aos pontos de montagem pré-designados no corpo da torre ou na plataforma do equipamento. Esses suportes são fixados usando parafusos de alta resistência (em conformidade com a norma ISO 898 grau 6.8/8.8) para garantir uma conexão firme à estrutura da treliça ou às pernas da torre.Içamento e Posicionamento da Antena
3. : Use guindastes ou equipamentos de içamento especializados para içar a antena MW até a altura desejada (normalmente nas seções superiores da torre ou em uma plataforma de equipamento dedicada). Certifique-se de que a antena esteja alinhada com o caminho de comunicação ponto a ponto pretendido (ajuste o azimute e a elevação conforme necessário).Fixação da Antena
4. : Fixe a antena MW aos suportes pré-instalados usando hardware compatível, apertando os parafusos com o torque especificado com ferramentas calibradas. Certifique-se de que a antena esteja nivelada e estável, sem oscilação ou movimento.Roteamento e Integração de Cabos
5. : Encaminhe os cabos de sinal da antena pelas bandejas de cabos integradas da torre para protegê-los contra danos ambientais. Conecte os cabos ao equipamento apropriado (por exemplo, transmissores/receptores) na base da torre ou na plataforma intermediária, garantindo o isolamento e a impermeabilização adequados.Inspeção Final
6. : Realize uma verificação visual para confirmar se a antena está montada com segurança, os suportes estão intactos e os cabos estão devidamente organizados. Teste a transmissão do sinal da antena para verificar o alinhamento e a funcionalidade, aderindo aos protocolos de segurança durante todo o processo.Qual é a estrutura principal da torre de aço angular de 4 pernas?

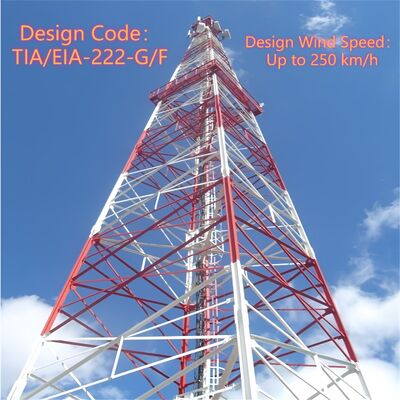

A estrutura principal de uma torre de aço angular de 4 pernas é uma estrutura autoportante projetada para estabilidade e suporte de carga, consistindo em três componentes principais:

Quatro Pernas Verticais de Aço Angular

• : Os principais elementos de suporte de carga, feitos de aço estrutural de alta qualidade (por exemplo, Q235B, Q345B, Q420; em conformidade com ASTM A36/A572) e dispostos em uma configuração de base quadrada. Essas pernas transferem o peso total da torre (incluindo equipamentos e cargas ambientais) para a fundação.Conexões de Treliça
• : Membros de aço em zigue-zague (aço angular ou barras de treliça) que conectam as quatro pernas horizontalmente e diagonalmente. Esse sistema de treliça distribui as cargas uniformemente por toda a estrutura, aumenta a rigidez e resiste às forças laterais (vento, atividade sísmica), formando o padrão de treliça característico da torre.Design de Estrutura Cônica
• : A torre se estreita gradualmente da base para o topo (mais larga na parte inferior, mais estreita no topo), otimizando a integridade estrutural concentrando o material onde as cargas são mais pesadas (na base) e reduzindo a resistência ao vento em elevações mais altas.Elementos estruturais suplementares (por exemplo, plataformas de equipamentos, escadas de acesso e bandejas de cabos) são integrados à estrutura principal para suportar a funcionalidade prática, mas as quatro pernas verticais e as conexões de treliça formam a espinha dorsal estrutural da torre.

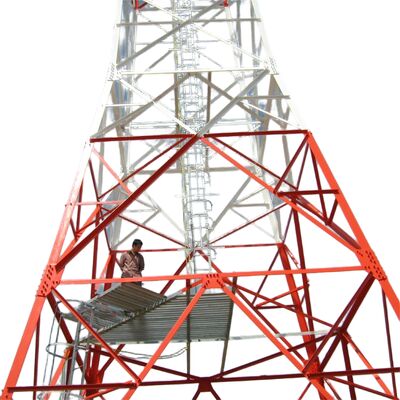

Plataforma, escada da torre de aço angular de 4 pernas

A. Plataforma

Finalidade

• : Um sistema de acesso de segurança dedicado que permite que os trabalhadores subam na torre para alcançar plataformas, equipamentos ou seções superiores para instalação, inspeção ou reparos.Características de Design
• : Construída em aço galvanizado para durabilidade e resistência à corrosão, com degraus espaçados uniformemente (de acordo com os padrões de segurança da indústria) para uma escalada confortável. Os principais recursos de segurança incluem corrimãos, sistemas de proteção contra quedas (por exemplo, guias de cabos para arnês) e, às vezes, gaiolas para evitar quedas. A escada é fixada verticalmente às pernas da torre ou à treliça, garantindo um caminho seguro e estável.Personalização
• : Pode ser adicionada em várias alturas com base nas necessidades do projeto (por exemplo, perto dos pontos de montagem da antena ou no meio da torre para manutenção).B. Escada

Finalidade

• : Um sistema de acesso de segurança dedicado que permite que os trabalhadores subam na torre para alcançar plataformas, equipamentos ou seções superiores para instalação, inspeção ou reparos.Características de Design
• : Construída em aço galvanizado para durabilidade e resistência à corrosão, com degraus espaçados uniformemente (de acordo com os padrões de segurança da indústria) para uma escalada confortável. Os principais recursos de segurança incluem corrimãos, sistemas de proteção contra quedas (por exemplo, guias de cabos para arnês) e, às vezes, gaiolas para evitar quedas. A escada é fixada verticalmente às pernas da torre ou à treliça, garantindo um caminho seguro e estável.Conformidade
• : Projetada de acordo com os regulamentos de segurança e os padrões da indústria (por exemplo, TIA/EIA-222-G/F), priorizando a proteção do trabalhador durante o acesso vertical.Juntas, a plataforma e a escada aprimoram a usabilidade da torre, permitindo o acesso seguro e eficiente a equipamentos e componentes em alta altitude, apoiando a operação e manutenção contínuas.

​

Clique aqui para mais informações!!!!!!

A galvanização é um tratamento de superfície vital para torres de treliça de aço angular de 4 pernas, proporcionando resistência à corrosão de longo prazo para suportar condições externas adversas e estender a vida útil da torre por mais de 20 anos. Abaixo está uma visão geral simplificada de seus testes de galvanização:

1. Objetivos principais do teste

Garantir espessura de revestimento suficiente para proteção durável contra corrosão.

• Verificar a uniformidade do revestimento de zinco e forte adesão (evitar descamação/lascamento).
• Verificar a ausência de defeitos críticos (por exemplo, aço nu, rachaduras, orifícios).
• Cumprir os padrões internacionais (ASTM A123, ISO 1461).
• 2. Principais métodos de teste (realizados após a fábrica e após a instalação)

Espessura do revestimento

• : Use medidores de espessura magnéticos (não destrutivos) ou micrômetros (destrutivos apenas por amostra); mínimo de 85 a 120 μm (mais espesso para ambientes agressivos).Adesão
• : Teste de dobra (180°), teste de martelo ou teste de risco cruzado — nenhuma separação do revestimento é permitida.Inspeção visual
• : Verifique se há aço nu, rachaduras, acúmulo irregular de zinco ou contaminação; irregularidades menores são aceitáveis se não forem impactantes.Resistência à corrosão
• : Teste de névoa salina (ASTM B117/ISO 9227) por 100 a 500 horas (resistir à ferrugem vermelha); exposição opcional de longo prazo no campo.Análise química opcional
• : AAS/XRF para confirmar ≥98% de pureza de zinco e detectar impurezas.3. Padrões de conformidade

Aderir a ASTM (A123, B117, A572), ISO (1461, 9227, 898), códigos de projeto de torres (TIA/EIA-222-G/F) e regulamentos locais.

4. Verificações pontuais pós-instalação

Meça novamente a espessura nas juntas críticas.

• Inspecione em busca de danos (arranhões, amassados) e retoque com tinta rica em zinco, se necessário.
• Verifique a integridade do revestimento nos orifícios dos parafusos e áreas de alto desgaste.
• Este teste garante a confiabilidade do revestimento galvanizado, apoiando o desempenho da torre em aplicações de infraestrutura.

Clique aqui para mais informações!!!!!!

Tipos de produtos personalizados e vantagens

Certificados

​

Clique aqui para mais informações!!!!!!Tipos de produtos personalizados e vantagens

Torre autoportante

  A torre estaiada tem uma aparência nova, e sua maior característica é reforçada pelo uso de cabos de aço. A torre estaiada é um tipo comum de torre de comunicação que é econômica e prática. É mais leve e mais barato do que os outros. É muito adequado para as áreas geográficas amplas. 
Características: 
1. Estrutura requintada e aparência linda. 
2. Economize recursos terrestres, localização conveniente. 
Transporte e instalação convenientes. 
Torre de Aço Tubular

A torre tubular refere-se a uma estrutura de aço autoportante de alta elevação com uma coluna de torre feita de tubos de aço e uma seção do corpo da torre em forma triangular. Suas principais características são que a coluna da torre de três tubos é feita de tubos de aço e a seção do corpo da torre tem formato triangular, que é uma estrutura de aço de alta elevação diferente do aço angular.
Torre Monopolo

A torre monopolo é um tipo comumente usado, com aparência bonita, cobrindo uma pequena área de 9 a 18 metros quadrados, econômica e é adotada pela maioria das construções. O corpo da torre adota uma seção mais razoável, que é conectada por parafuso de alta resistência ou sobreposição (conexão deslizante).

Possui as características de fácil instalação e pode se adaptar a uma variedade de locais de campo complicados. Torre Estaiada

  A torre estaiada tem uma aparência nova, e sua maior característica é reforçada pelo uso de cabos de aço. A torre estaiada é um tipo comum de torre de comunicação que é econômica e prática. É mais leve e mais barato do que os outros. É muito adequado para as áreas geográficas amplas. 
Torre de Guarda

A torre de vigia é um edifício multifuncional usado principalmente para observar o ambiente circundante e desempenha um papel importante em vários campos. Seu design enfatiza a harmonia e a unidade com o meio ambiente, e o estilo arquitetônico geralmente é coordenado com o ambiente circundante. As torres de observação geralmente são compostas por corpos de torre, plataformas, torres e escadas, com estruturas compactas e duráveis.
Torre de Árvore Camuflada

A Torre de Árvore Camuflada também é um tipo de árvores artificiais da torre de árvore biônica, na base como uma real, mais o design meticuloso, quando colocada entre as árvores reais na área turística, parque e praça, será parte da natureza. 
Características: 
1. Estrutura requintada e aparência linda. 
2. Forte estabilidade estrutural e longa vida útil. 
3. Pequena área de cobertura e grande efeito econômico.
Nossos Serviços

A JIAYAO CO., LTD. é um fabricante profissional de torres de telecomunicações e aprovado pela ISO9001. Estamos comprometidos em fornecer aos clientes as soluções mais otimizadas e a melhor torre de comunicação. Muitos produtos foram exportados para os EUA, Europa e outros 55 países diferentes.

Somos especializados em projetar e fabricar torres de aço angular, torres de aço tubular, torres monopolo, torres de pinheiro, torres estaiadas e torres de guarda. Nossos departamentos incluem design, P&D, inspeção, laboratório, controle de qualidade, galvanização e departamentos de torres de aço. Nossas matérias-primas vêm de fábricas de aço famosas na China: Grupo HBIS, Grupo Baowu Steel, Grupo Shougang.
​
