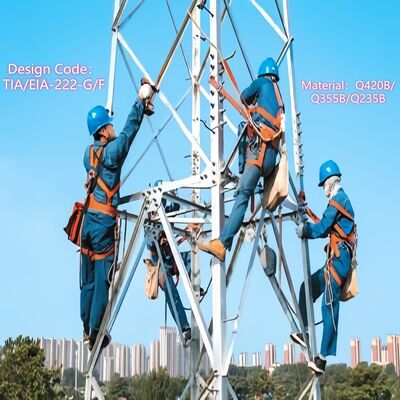

Torre de aço Torre de aço angular de 4 pernas projetada para telecomunicações com construção robusta e conformidade com códigos de projeto internacionais

JIAYAO CO., LID

O que é tEle tem quatro pernas torre de rede de aço angular?

A torre de rede de aço angular de quatro pernasé uma estrutura de aço de alta resistência, concebida para suportar infra-estruturas críticas, caracterizada pela sua estrutura quadrada de quatro patas e por conexões transversais,serve como uma espinha dorsal confiável para a comunicaçãoAo contrário das torres de tubulação que dependem de fios externos para estabilidade, este projeto autossustentável é independente.torná-lo adaptável a diversos ambientes, desde áreas urbanas até regiões remotas.

Descrição do produto

Detalhes da embalagem:A torre de telecomunicações será equipada com uma cinta galvanizada conforme as exigências do cliente.

Entrega:Enviado em 20 dias após o pagamento do porto de Tianjin

Membros da torre:Uma torre de aço é separada em vários feixes.

Parafusos:Sacos de linho ou aço

Qual é a última estrutura de uma torre de aço angular de 4 pernas?

A estrutura reticular de uma torre de aço angular de 4 pernas é uma estrutura transversal, semelhante a uma armadilha, que conecta as quatro pernas de aço de ângulo vertical da torre.Composto por elementos de aço interconectados (normalmente aço angular ou barras de rede), forma um padrão semelhante a uma teia que distribui as cargas, incluindo o próprio peso da torre, o peso do equipamento, o vento, as forças sísmicas e as cargas de gelo, uniformemente em todas as quatro patas.Esta estrutura está integrada em toda a altura da torre., complementando o projeto cônico da torre (mais largo na base, mais estreito na parte superior) para melhorar a integridade estrutural e a estabilidade.A configuração da grade equilibra a alta resistência com o desempenho leve, minimizando o uso de materiais, maximizando a capacidade de carga e a resistência a condições ambientais extremas.reduzindo a resistência ao vento e melhorando ainda mais a estabilidade geral da torre.

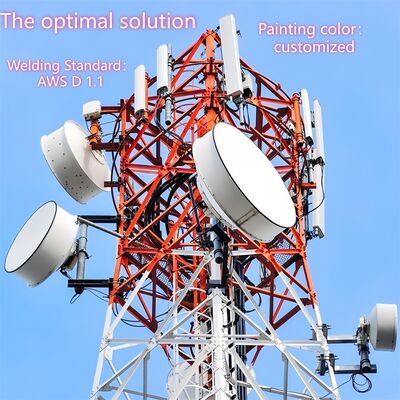

Como montar a antena MW na torre de aço angular de 4 patas?- Não.

A montagem de um recipiente de microondas (MW) numa torre de aço angular de quatro patas segue um processo sistemático e compatível com a segurança:

1. Preparação pré-instalação: Verificar a capacidade de carga da torre para garantir que pode suportar o peso da antena MW (incluindo a antena, o suporte de montagem e o hardware associado).Verificar se o projecto da torre está em conformidade com as normas pertinentes (e.g., TIA/EIA-222-G/F) para montagem de equipamentos.
2. Instalação de suportes: Fixar suportes de antena/microondas dedicados (fornecidos com a torre ou fabricados sob medida) em pontos de montagem pré-designados no corpo da torre ou na plataforma do equipamento.Estes suportes são fixados com parafusos de alta resistência (conforme ISO 898 grau 6.8/8.8) para assegurar uma ligação firme à estrutura de grelha ou às pernas da torre.
3. Levantamento e posicionamento dos pratos: Utilize guindastes ou equipamento de elevação especializado para elevar a antena MW à altura pretendida (normalmente nas secções superiores da torre ou numa plataforma de equipamento dedicada).Certificar-se de que a antena está alinhada com o caminho de comunicação ponto-a-ponto pretendido (ajustar o azimute e a elevação conforme necessário).
4. Asegurar o prato: Fixar a antena MW nos suportes pré-instalados utilizando hardware compatível, apertando os parafusos ao binário especificado com ferramentas calibradas.sem oscilação ou movimento.
5. Roteamento e integração de cabos: Rotear os cabos de sinal dos antenas através das bandejas de cabos integradas da torre para protegê-los de danos ambientais.transmissores/receptores) na base da torre ou na plataforma intermédia, assegurando um adequado isolamento e impermeabilização.
6. Inspecção final: Realizar uma verificação visual para confirmar que a antena está bem montada, que os suportes estão intactos e que os cabos estão devidamente organizados.Observando os protocolos de segurança durante todo o processo.

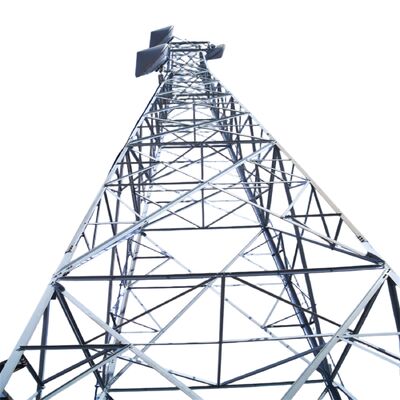

Qual é a estrutura principal da torre de aço angular de 4 pernas?

A estrutura principal de uma torre angular de aço de quatro patas é uma estrutura autoportante projetada para estabilidade e carga, composta por três componentes principais:

• Quatro pernas de aço de ângulo vertical: Os elementos de suporte primários, fabricados em aço estrutural de alta qualidade (por exemplo, Q235B, Q345B, Q420; em conformidade com a norma ASTM A36/A572) e dispostos numa configuração de base quadrada.Estas pernas transferem o peso total da torre (incluindo equipamentos e cargas ambientais) para as fundações.
• Conexões de grelhas: elementos de aço cruzados (barras de aço angulares ou de grelha) que ligam as quatro pernas horizontal e diagonalmente.e resiste a forças laterais (vento, atividade sísmica), formando o padrão característico de rede da torre.
• Design do quadro cônico: A torre estreita-se gradualmente da base para o topo (mais larga na parte inferior, mais estreita na parte superior),Otimizar a integridade estrutural concentrando o material onde as cargas são mais pesadas (na base) e reduzindo a resistência ao vento em altitudes mais elevadas.

Os elementos estruturais complementares (por exemplo, plataformas de equipamento, escadas de escalada e bandejas de cabos) são integrados no quadro principal para apoiar a funcionalidade prática,Mas as quatro pernas verticais e as conexões de grelha formam a espinha dorsal estrutural da torre..

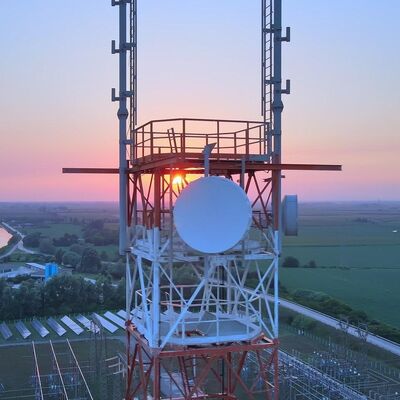

Plataforma, escada de torre de aço angular de 4 patas

A. Plataforma

• Objetivo: Serve como um espaço de trabalho elevado e estável para a instalação, manutenção ou inspeção de equipamentos (por exemplo, antenas MW, antenas 5G, dispositivos de vigilância) e componentes da torre.Também proporciona um ponto de descanso seguro para os trabalhadores durante a escalada.
• Características do projeto: Normalmente fabricado em aço galvanizado (conforme ASTM A123/ISO 1461 para resistência à corrosão) e integrado na estrutura de rede da torre a alturas especificadas.As plataformas podem incluir barrancos de segurançaAs torres são projetadas para suportar o peso dos trabalhadores, ferramentas e equipamentos, alinhando-se com a capacidade de carga global da torre.
• Personalização: Pode ser adicionado em várias alturas com base nas necessidades do projeto (por exemplo, perto dos pontos de montagem da antena ou no meio da torre para manutenção).

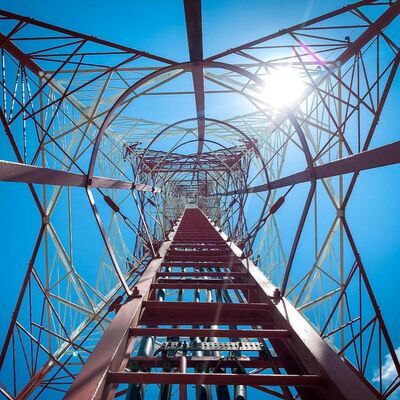

B. Escada

• Objetivo: Um sistema de acesso de segurança dedicado que permite aos trabalhadores subir a torre para chegar às plataformas, equipamentos ou secções superiores para instalação, inspeção ou reparação.
• Características do projeto: Construído em aço galvanizado para durabilidade e resistência à corrosão, com degraus uniformemente espaçados (de acordo com as normas de segurança da indústria) para escalada confortável.Sistemas de retenção de quedas (eA escada é fixada verticalmente às pernas da torre ou a uma treliça, garantindo um caminho seguro e estável.
• Conformidade: concebido em conformidade com os regulamentos de segurança e com as normas do sector (por exemplo, TIA/EIA-222-G/F), dando prioridade à protecção dos trabalhadores durante o acesso vertical.

Juntos, a plataforma e a escada aumentam a usabilidade da torre, permitindo um acesso seguro e eficiente a equipamentos e componentes de alta altitude, apoiando a operação e manutenção contínuas.

- Não.

Ensaios de galvanização de torres angulares de aço

A galvanização é um tratamento de superfície vital para torres angulares de aço de quatro patas,fornecendo resistência à corrosão a longo prazo para suportar condições externas adversas e prolongar a vida útil da torre para além de 20 anosA seguir está uma visão simplificada dos seus ensaios de galvanização:

1Objetivos essenciais dos ensaios

• Assegurar uma espessura de revestimento suficiente para uma protecção à corrosão duradoura.
• Verificar a uniformidade do revestimento de zinco e a sua forte adesão (evitar a descamação).
• Verificar se não existem defeitos críticos (por exemplo, aço nu, rachaduras, buracos).
• Cumprir as normas internacionais (ASTM A123, ISO 1461).

2Métodos de ensaio essenciais (realizados após a fabricação e a instalação)

• Espessura do revestimento: utilizar manômetros magnéticos de espessura (não destrutivos) ou micrómetros (apenas destrutivos para amostras); mínimo 85 ‰ 120 μm (mais espessos para ambientes adversos).
• Adesão: ensaio de curvatura (180°), ensaio com martelo ou ensaio de travagem com faca ̇ não é permitido o descolamento do revestimento.
• Inspecção visual: Verifique se há aço nu, rachaduras, acumulação irregular de zinco ou contaminação; pequenas irregularidades são aceitáveis se não for impactante.
• Resistência à corrosão: ensaio com sal (ASTM B117/ISO 9227) durante 100 ̇ 500 horas (resistência à ferrugem vermelha); exposição ao campo opcional a longo prazo.
• Análise química facultativa: AAS/XRF para confirmar uma pureza de zinco ≥ 98% e detectar impurezas.

3Normas de conformidade

Adere à ASTM (A123, B117, A572), à ISO (1461, 9227, 898), aos códigos de projeto das torres (TIA/EIA-222-G/F) e às regulamentações locais.

4. Verificações pontuais após a instalação

• Re-medir a espessura nas articulações críticas.
• Verifique se há danos (arranhões, abolhos) e, se necessário, toque com tinta rica em zinco.
• Verificar a integridade do revestimento nos furos dos parafusos e nas zonas de desgaste elevado.

Este ensaio garante a fiabilidade do revestimento galvanizado, apoiando o desempenho da torre em aplicações de infraestrutura.

Por favor clique aqui para mais informações!!!!!!

Embalagem e transporte

Certificados

- Não.Por favor clique aqui para mais informações!!!!!!

Tipos de produtos personalizados e vantagem

Torre Autossustentável 
A torre auto-suportada é geralmente uma torre de 3 ou 4 pernas, e seu material é tubo de aço ou aço angular.e torre de aço de ângulo é conectado por porcas e parafusos.
Características:
1.Pequeno coeficiente de carga do vento, forte resistência ao vento.
2Economiza recursos da terra, localização conveniente.
Transporte e instalação convenientes.

Torre de aço de tubos
A torre de tubos refere-se a uma estrutura de aço de alta altura autoportante com uma coluna de torre feita de tubos de aço e uma seção do corpo da torre em forma triangular.Suas principais características são que a coluna da torre de três tubos é feita de tubos de aço e a seção do corpo da torre é de forma triangular, que é uma estrutura de aço de grande altura diferente do aço de ângulo.

Torre Monopólio

A torre de monopólio, é um tipo comumente usado, com uma aparência bonita, cobrindo uma pequena área de 9 a 18 metros quadrados, econômica e adotada pela maioria da construção.Corpo da torre adotar uma secção mais razoável, que é ligado através de parafuso de alta resistência ou sobreposição (conexão de deslizamento). Possui as características de fácil instalação e pode adaptar-se a uma variedade de locais de campo complicados.

Torre de Guy 
A torre de guiado tem uma aparência nova e a sua principal característica é reforçada pelo uso de arame de aço.É mais leve e mais barato do que os outros.É muito adequado para áreas geográficas amplas.

Torre de Guarda
A torre de vigia é um edifício multifuncional usado principalmente para observar o ambiente circundante e desempenha um papel importante em vários campos.Seu design enfatiza a harmonia e a unidade com o ambiente naturalAs torres de observação são geralmente compostas de corpos de torres, plataformas, torres e escadas,com estruturas compactas e duráveis.

Torre de árvores camuflada
A Torre das Árvores Camuflada é também uma espécie de árvores artificiais de torre de árvores Biônicas, com base como uma verdadeira, além do design meticuloso, quando colocado entre as árvores reais na área turística,Parque e praça, será uma parte da natureza.
Características:
1Estrutura requintada e aparência magnífica.
2. Forte estabilidade estrutural e longa vida útil.
3Pequena área de cobertura e grande efeito económico.

Os nossos serviços

JIAYAO CO., LTD. é um fabricante profissional de torres de telecomunicações e aprovado pela ISO9001.Muitos produtos foram exportados para os EUA, Europa e outros 55 países diferentes.
Nós somos especializados no projeto e fabricação de torre de aço de ângulo, torre de aço de tubo, torre de monopólio, torre de pinheiro, torre de guardas e torre de guarda.LaboratórioAs nossas matérias-primas vêm de fábricas de aço famosas da China: HBIS Group, Baowu Steel Group, Shougang Group.
