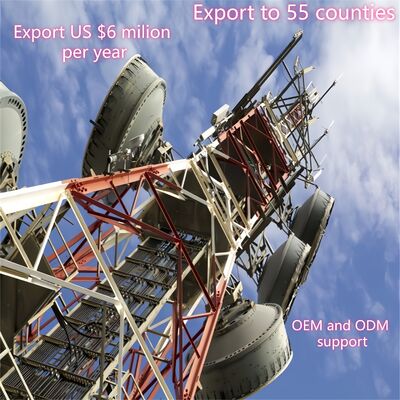

Torre de aço angular de 4 pernas projetada para atender aos padrões ANSI TIA e EN, oferecendo suporte para projetos de infraestrutura de telecomunicações e energia

JIAYAO CO.,LID

Descrição do Produto

Detalhes da Embalagem:A torre de telecomunicações será amarrada por cintas galvanizadas de acordo com os requisitos do cliente.

Entrega:Enviado em 20 dias após o pagamento a partir do porto de Tianjin

Componentes da torre:Uma torre de aço é separada em vários feixes.

Parafusos:Saco Pacrum.lon ou aço

Somos especializados em projetar e fabricar torres de aço personalizadas para aplicações de telecomunicações, monitoramento, observação e segurança.Abaixo estão as informações detalhadas do produto:

Qual é a estrutura de treliça de uma torre de aço angular de 4 pernas?

A estrutura de treliça de uma torre de aço angular de 4 pernas é uma estrutura entrelaçada, semelhante a uma treliça, que conecta as quatro pernas verticais de aço angular da torre. Composta por elementos de aço interconectados (tipicamente aço angular ou barras de treliça), ela forma um padrão semelhante a uma teia que distribui as cargas — incluindo o peso da própria torre, o peso do equipamento, o vento, as forças sísmicas e as cargas de gelo — uniformemente por todas as quatro pernas. Essa estrutura é integrada em toda a altura da torre, complementando o design cônico da torre (mais largo na base, mais estreito no topo) para aumentar a integridade estrutural e a estabilidade. A configuração da treliça equilibra alta resistência com desempenho leve, minimizando o uso de material, maximizando a capacidade de carga e a resistência a condições ambientais extremas. Ela também facilita o fluxo de ar, reduzindo a resistência ao vento e melhorando ainda mais a estabilidade geral da torre.

Como montar a antena MW na torre de aço angular de 4 pernas?​

A montagem de uma antena de micro-ondas (MW) em uma torre de aço angular de 4 pernas segue um processo sistemático e em conformidade com as normas de segurança:

1. Preparação Pré-instalação: Verifique a capacidade de carga da torre para garantir que ela possa suportar o peso da antena MW (incluindo a antena, o suporte de montagem e o hardware associado). Verifique se o projeto da torre está em conformidade com os padrões relevantes (por exemplo, TIA/EIA-222-G/F) para montagem de equipamentos.
2. Instalação do Suporte: Fixe os suportes dedicados para antenas/micro-ondas (fornecidos com a torre ou fabricados sob medida) aos pontos de montagem pré-designados no corpo da torre ou na plataforma de equipamentos. Esses suportes são fixados usando parafusos de alta resistência (em conformidade com a norma ISO 898 grau 6.8/8.8) para garantir uma conexão firme à estrutura da treliça ou às pernas da torre.
3. Içamento e Posicionamento da Antena: Use guindastes ou equipamentos de içamento especializados para içar a antena MW até a altura desejada (normalmente nas seções superiores da torre ou em uma plataforma de equipamentos dedicada). Certifique-se de que a antena esteja alinhada com o caminho de comunicação ponto a ponto pretendido (ajuste o azimute e a elevação conforme necessário).
4. Fixação da Antena: Fixe a antena MW aos suportes pré-instalados usando hardware compatível, apertando os parafusos com o torque especificado com ferramentas calibradas. Certifique-se de que a antena esteja nivelada e estável, sem oscilação ou movimento.
5. Roteamento e Integração de Cabos: Encaminhe os cabos de sinal da antena pelas bandejas de cabos integradas da torre para protegê-los contra danos ambientais. Conecte os cabos ao equipamento apropriado (por exemplo, transmissores/receptores) na base da torre ou na plataforma intermediária, garantindo o isolamento e a impermeabilização adequados.
6. Inspeção Final: Realize uma verificação visual para confirmar se a antena está montada com segurança, se os suportes estão intactos e se os cabos estão devidamente organizados. Teste a transmissão do sinal da antena para verificar o alinhamento e a funcionalidade, aderindo aos protocolos de segurança durante todo o processo.

Qual é a estrutura principal de uma torre de aço angular de 4 pernas?

A estrutura principal de uma torre de aço angular de 4 pernas é uma estrutura autoportante projetada para estabilidade e suporte de carga, consistindo em três componentes principais:

• Quatro Pernas Verticais de Aço Angular: Os principais elementos de suporte de carga, feitos de aço estrutural de alta qualidade (por exemplo, Q235B, Q345B, Q420; em conformidade com ASTM A36/A572) e dispostos em uma configuração de base quadrada. Essas pernas transferem o peso total da torre (incluindo equipamentos e cargas ambientais) para a fundação.
• Conexões de Treliça: Elementos de aço entrelaçados (aço angular ou barras de treliça) que conectam as quatro pernas horizontalmente e diagonalmente. Esse sistema de treliça distribui as cargas uniformemente por toda a estrutura, aumenta a rigidez e resiste às forças laterais (vento, atividade sísmica), formando o padrão de treliça característico da torre.
• Design de Estrutura Cônica: A torre se estreita gradualmente da base para o topo (mais larga na parte inferior, mais estreita na parte superior), otimizando a integridade estrutural, concentrando o material onde as cargas são mais pesadas (na base) e reduzindo a resistência ao vento em elevações mais altas.

Elementos estruturais suplementares (por exemplo, plataformas de equipamentos, escadas de acesso e bandejas de cabos) são integrados à estrutura principal para suportar a funcionalidade prática, mas as quatro pernas verticais e as conexões de treliça formam a espinha dorsal estrutural da torre.

Plataforma, escada da torre de aço angular de 4 pernas

A. Plataforma

• Finalidade: Serve como um espaço de trabalho elevado e estável para instalar, manter ou inspecionar equipamentos (por exemplo, antenas MW, antenas 5G, dispositivos de vigilância) e componentes da torre. Ele também fornece um ponto de descanso seguro para os trabalhadores durante a escalada.
• Características de Design: Tipicamente feita de aço galvanizado (em conformidade com ASTM A123/ISO 1461 para resistência à corrosão) e integrada à estrutura de treliça da torre em alturas especificadas. As plataformas podem incluir guarda-corpos, superfícies antiderrapantes e escotilhas de acesso para garantir a segurança dos trabalhadores. Elas são projetadas para suportar o peso dos trabalhadores, ferramentas e equipamentos, alinhando-se com a capacidade geral de carga da torre.
• Personalização: Pode ser adicionada em várias alturas com base nas necessidades do projeto (por exemplo, perto dos pontos de montagem da antena ou no meio da torre para manutenção).

B. Escada

• Finalidade: Um sistema de acesso de segurança dedicado que permite que os trabalhadores subam na torre para alcançar plataformas, equipamentos ou seções superiores para instalação, inspeção ou reparos.
• Características de Design: Construída em aço galvanizado para durabilidade e resistência à corrosão, com degraus espaçados uniformemente (de acordo com os padrões de segurança da indústria) para uma escalada confortável. Os principais recursos de segurança incluem corrimãos, sistemas de proteção contra quedas (por exemplo, guias de cabos para cintos de segurança) e, às vezes, gaiolas para evitar quedas. A escada é fixada verticalmente às pernas da torre ou à treliça, garantindo um caminho seguro e estável.
• Conformidade: Projetada de acordo com os regulamentos de segurança e os padrões da indústria (por exemplo, TIA/EIA-222-G/F), priorizando a proteção dos trabalhadores durante o acesso vertical.

Juntas, a plataforma e a escada aprimoram a usabilidade da torre, permitindo o acesso seguro e eficiente a equipamentos e componentes em alta altitude, apoiando a operação e manutenção contínuas.

​

Testes de galvanização da torre de aço angular

A galvanização é um tratamento de superfície vital para torres de treliça de aço angular de 4 pernas, proporcionando resistência à corrosão de longo prazo para suportar condições externas adversas e estender a vida útil da torre para além de 20 anos. Abaixo está uma visão geral simplificada de seus testes de galvanização:

1. Objetivos principais dos testes

• Garantir espessura de revestimento suficiente para proteção durável contra corrosão.
• Verificar a uniformidade do revestimento de zinco e forte adesão (evitar descascamento/lascamento).
• Verificar a ausência de defeitos críticos (por exemplo, aço exposto, rachaduras, orifícios).
• Cumprir os padrões internacionais (ASTM A123, ISO 1461).

2. Principais métodos de teste (Realizados após a fábrica e após a instalação)

• Espessura do revestimento: Use medidores de espessura magnéticos (não destrutivos) ou micrômetros (destrutivos apenas por amostra); mínimo de 85 a 120 μm (mais espesso para ambientes agressivos).
• Adesão: Teste de dobra (180°), teste de martelo ou teste de risco cruzado — nenhuma separação do revestimento é permitida.
• Inspeção visual: Verifique se há aço exposto, rachaduras, acúmulo irregular de zinco ou contaminação; irregularidades menores são aceitáveis se não tiverem impacto.
• Resistência à corrosão: Teste de névoa salina (ASTM B117/ISO 9227) por 100 a 500 horas (resistir à ferrugem vermelha); exposição opcional de longo prazo no campo.
• Análise química opcional: AAS/XRF para confirmar ≥98% de pureza de zinco e detectar impurezas.

3. Padrões de conformidade

Aderir a ASTM (A123, B117, A572), ISO (1461, 9227, 898), códigos de projeto de torres (TIA/EIA-222-G/F) e regulamentos locais.

4. Verificações pontuais pós-instalação

• Meça novamente a espessura nas juntas críticas.
• Inspecione em busca de danos (arranhões, amassados) e retoque com tinta rica em zinco, se necessário.
• Verifique a integridade do revestimento nos orifícios dos parafusos e áreas de alto desgaste.

Este teste garante a confiabilidade do revestimento galvanizado, apoiando o desempenho da torre em aplicações de infraestrutura.

Clique aqui para mais informações!!!!!!

Embalagem e Envio

Certificados

​Clique aqui para mais informações!!!!!!

Tipos de produtos personalizados e vantagens

Torre Autoportante 
A torre autoportante geralmente é uma torre de 3 ou 4 pernas, e seu material é tubo de aço ou aço angular. Quanto à conexão, a torre tubular é conectada por flange, e a torre de aço angular é conectada por porcas e parafusos. 
Características: 
1. Pequeno coeficiente de carga de vento, forte resistência ao vento. 
2. Economize recursos terrestres, localização conveniente. 
Transporte e instalação convenientes. 

Torre de Aço Tubular
A torre tubular refere-se a uma estrutura de aço autoportante de alta elevação com uma coluna de torre feita de tubos de aço e uma seção do corpo da torre em forma triangular. Suas principais características são que a coluna da torre de três tubos é feita de tubos de aço e a seção do corpo da torre tem formato triangular, que é uma estrutura de aço de alta elevação diferente do aço angular.

Torre Monopolo

A torre monopolo é um tipo comumente usado, com aparência bonita, cobrindo uma pequena área de 9 a 18 metros quadrados, econômica e é adotada pela maioria da construção. O corpo da torre adota uma seção mais razoável, que é conectada por parafuso de alta resistência ou sobreposição (conexão deslizante). Possui as características de fácil instalação e pode se adaptar a uma variedade de locais de campo complicados.

Torre Estaiada 
A torre estaiada tem uma aparência nova, e sua maior característica é reforçada pelo uso de cabos de aço. A torre estaiada é um tipo comum de torre de comunicação que é econômica e prática. É mais leve e mais barato do que os outros. É muito adequado para as áreas geográficas amplas. 

Torre de Guarda
A torre de vigia é um edifício multifuncional usado principalmente para observar o ambiente circundante e desempenha um papel importante em vários campos. Seu design enfatiza a harmonia e a unidade com o meio ambiente natural, e o estilo arquitetônico é geralmente coordenado com o ambiente circundante. As torres de observação são geralmente compostas por corpos de torre, plataformas, torres e escadas, com estruturas compactas e duráveis.

Torre de Árvore Camuflada
A Torre de Árvore Camuflada também é um tipo de árvore artificial da torre de árvore biônica, na base como uma real, além do design meticuloso, quando colocada entre as árvores reais na área turística, parque e praça, fará parte da natureza. 
Características: 
1. Estrutura requintada e aparência linda. 
2. Forte estabilidade estrutural e longa vida útil. 
3. Pequena área de cobertura e grande efeito econômico.

Nossos Serviços

A JIAYAO CO., LTD. é uma fabricante profissional de torres de telecomunicações e aprovada pela ISO9001. Estamos comprometidos em fornecer aos clientes as soluções mais otimizadas e a melhor torre de comunicação. Muitos produtos foram exportados para os EUA, Europa e outros 55 países diferentes.
Somos especializados em projetar e fabricar torres de aço angular, torres de aço tubular, torres monopolo, torres de pinheiro, torres estaiadas e torres de guarda. Nossos departamentos incluem design, P&D, inspeção, laboratório, controle de qualidade, galvanização e departamentos de torres de aço. Nossas matérias-primas vêm de famosas usinas de aço na China: HBIS Group, Baowu Steel Group, Shougang Group.
​

Se você precisar, nós o receberemos 24 horas por dia!
