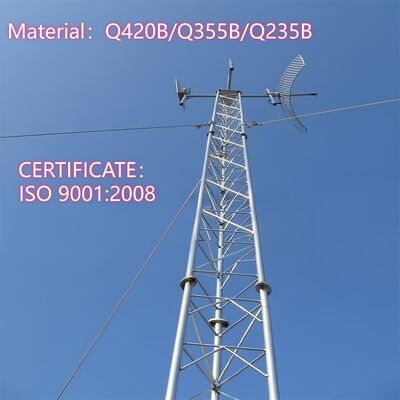

Torre de arame galvanizado robusta projetada para suportar condições de vento severas com aço de alta resistência à tração e parafusos e porcas certificados ISO

JIAYAO CO., LTD.

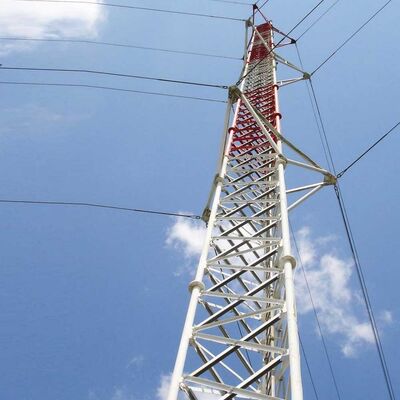

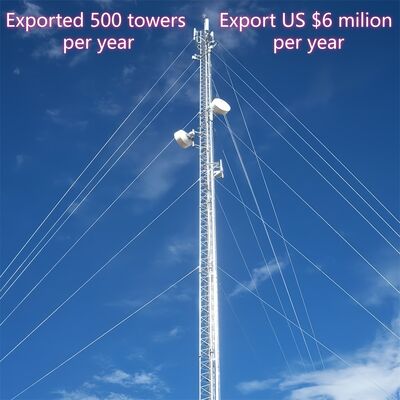

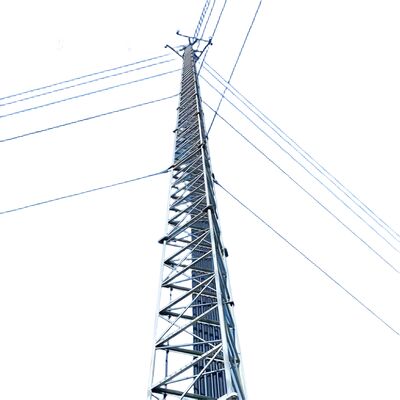

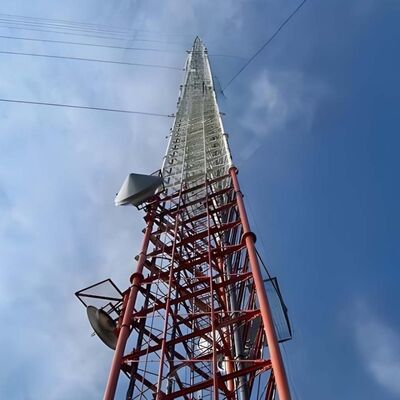

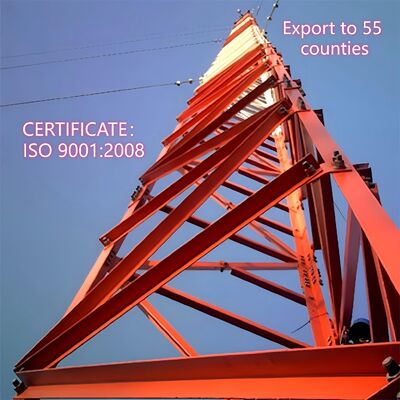

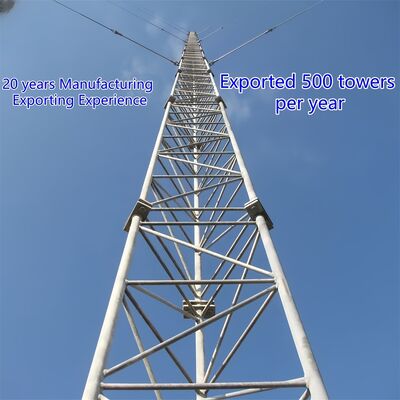

Uma torre de arame farpado(também chamada de torre de tipo) é uma estrutura alta e delgada que depende de fios de tipo externos (cabeços de aço de alta resistência) para estabilidade, ao contrário de torres autoportantes que estão independentes.Este projeto permite-lhe atingir maiores alturas com menos material estrutural, tornando-se uma opção rentável para aplicações que necessitam de uma ampla cobertura ou elevação.

1Especificações

Qual é a torre de hoje da torre de arame?

O corpo da torre de uma torre de arame guiado (torre de mastro guiado) é a estrutura central, esbelta de suporte de carga que suporta antenas, sensores ou outro equipamento,dependendo de fios de tipo externos para estabilidade lateral (em vez de rigidez auto-suportada). tipicamente construído como umEstruturas de aço tubulares ou reticulares, é mais estreita do que as torres autoportantes e apresenta um projeto cônico (mais largo na base, mais estreito na parte superior) para otimizar a distribuição de carga e a resistência ao vento.O corpo da torre é fabricado a partir de aço galvanizado estrutural (conforme às normas ASTM A36/S235JR) para garantir resistência à corrosão e durabilidade a longo prazo em ambientes externosServe de base de montagem para acessórios importantes, como escadas de escalada, suportes de antena e bandejas de cabo,e seu design modular permite a personalização de alturas que variam de 30m a mais de 200m, adaptados a aplicações como a radiodifusão, as telecomunicações ou o acompanhamento meteorológico.

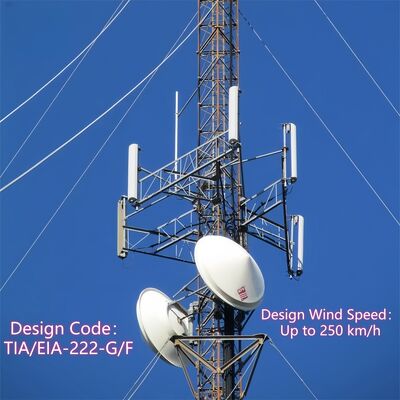

Como montar a antena na torre de arame?

A montagem de uma antena em uma torre de arame segue um processo estruturado e compatível com a segurança alinhado com o projeto da torre e os padrões da indústria:

1. Preparação pré-instalação: Verificar a capacidade de carga da torre para garantir que esta possa suportar o peso da antena (incluindo o hardware e os cabos associados).ou conexões soltas, e confirmar a conformidade com os códigos de segurança locais (por exemplo, IEC 62305 para protecção contra raios).
2. Instalação de montagem de antena: Fixar suportes de antena dedicados (acessórios integrados da torre) em pontos pré-designados no corpo da torre.Essas montagens são normalmente seguradas usando parafusos de alta resistência compatíveis com a estrutura de aço galvanizado da torre, assegurando uma ligação firme que resista às forças do vento e às vibrações.
3. Elevação e posicionamento da antena: utilizar guindastes ou equipamento de elevação especializado para elevar a antena à altura pretendida (escolhida estrategicamente para uma cobertura óptima do sinal).Alinhar a antena com a direção de transmissão/recepção pretendida, utilizando ferramentas a laser ou medidores de alinhamento para precisão.
4. Proteção da AntenaAponte a antena aos suportes pré-instalados usando hardware compatível, apertando os parafusos ao binário especificado para evitar o movimento.sem oscilação que possa afectar o desempenho ou a integridade estrutural.
5. Roteamento e integração de cabosOs cabos de sinalização são conduzidos através das bandejas de cabos integradas da torre para os proteger dos danos ambientais.assegurar um adequado isolamento e impermeabilização nos pontos de ligação.
6. Inspecção final: Realizar uma verificação visual da antena, dos suportes e dos cabos para confirmar a instalação segura.e assegurar todos os protocolos de segurança (eA protecção contra quedas para os trabalhadores) são respeitadas durante todo o processo.

O que é o dispositivo anti-escalada na torre de arame?

Dispositivo anti-escalada para uma torre de arame elétrico é um componente de segurança especializado instalado no corpo da torre para evitar acesso não autorizado e reduzir os riscos de queda.

• Colares/falda anti-subida: Barreiras de aço circulares ou cônicas montadas perto da base da torre (normalmente 2 ̊3 m acima do solo) para bloquear tentativas de escalada, negando pegadas ou suporte.
• Dissuasores com picos ou dentados: Fixações de aço pontiagudas não letais nas secções inferiores da torre ou escadas para desencorajar a escalada não autorizada.
• Acesso bloqueado: Se a torre estiver equipada com um painel de acesso ao nível do solo ou um ponto de entrada por escada, um portão trancado restringe o acesso apenas ao pessoal certificado.

Estes dispositivos são construídos a partir de materiais resistentes à corrosão (por exemplo, aço galvanizado, correspondendo ao corpo da torre) para suportar condições ao ar livre.Seu objetivo principal é aumentar a segurança, evitando que indivíduos não treinados escalem acidentalmente ou intencionalmente, em conformidade com os códigos locais de segurança dos edifícios e de redução da responsabilidade dos operadores das torres.

Como conectar o fio e a torre?

Conectar os fios a uma torre de arame envolve um processo seguro e de carga para garantir que os fios possam estabilizar eficazmente a torre contra o vento e as forças sísmicas:

1. Preparação: Selecione fios de tipo feitos de cabos de aço de alta resistência (conforme ASTM A475) com revestimentos de zinco ou polímero para durabilidade.Parênteses, ou braços cruzados) a intervalos de 20-30 m, conforme especificado no projeto da torre.
2. Instalação de equipamento de fixação: Montar suportes de arame de tipo pesado ou fendas para os pontos de fixação pré-designados da torre usando parafusos de alta resistência (compatíveis com a estrutura de aço galvanizado da torre).Estes suportes são projetados para distribuir a tensão uniformemente em todo o corpo da torre.
3. Terminação do fio: Use equipamentos de terminação profissionais (por exemplo, mangas de swage, grampos de cabo ou dedos) para segurar a extremidade de cada fio.ligação de alta resistência, enquanto os grampos de cabo proporcionam tensão ajustável.
4. Conexão e tensãoAponte a extremidade terminada do fio do tipo ao suporte da torre usando um grilhão ou um alfinete, garantindo um ajuste seguro sem soltura.uma torneira ou come-along) para ajustar a tensão do fio para a especificação de projeto.
5. Verificação: Verifique se a ligação está alinhada com a estrutura cônica da torre e se o fio está uniformemente tensionado (evitando-se um aperto excessivo, o que poderia sobrecarregar o corpo da torre).Confirmar que o hardware e os acessórios de terminação são resistentes à corrosão e cumprem as normas de segurança da torre.

Como conectar um fio e um parafuso de âncora?

A ligação de fios de fio a parafusos de ancoragem de tipo tipo é um passo crítico para transferir a tensão do fio para o solo, garantindo a estabilidade da torre:

1. Preparação da âncora: Certificar-se de que a âncora de terra (âncora de concreto ou de aço pesado, concebida para cargas de tensão) está correctamente instalada no solo a um ângulo de 45°/60° em relação ao arame.A âncora deve ser totalmente curada (para betão) e firmemente incorporada para resistir às forças de tração.
2. Exposição de parafusos de âncora: Certifique-se de que o parafuso superior da âncora (parafuso de âncora guiado) se estende acima do solo e é roscado para acomodar o hardware de ligação.O parafuso deve ser feito de aço de alta resistência para suportar a tensão do fio do cara.
3. Terminação do fio: Terminar a extremidade livre do fio usando os mesmos acessórios de alta resistência (manchas de algodão, grampos de cabo ou dedos) usados para a conexão da torre, garantindo uma extremidade segura e de carga.
4. Montagem de hardware de ligaçãoO torneador é ligado ao parafuso de âncora por meio de uma porca ou de uma máquina de lavar.permitindo o ajuste fino da tensão do fio.
5. Tensão e fixaçãoUtilizar a corredeira para esticar o fio do tipo para a especificação necessária, garantindo que ele resista a forças laterais sem puxar a âncora.Bloquear a torneira com alfinetes ou porcas de bloqueio para evitar o afrouxamento ao longo do tempo.
6. Verificação finalVerifique se a ligação está segura, se a âncora não mostra sinais de movimento e se o arame está alinhado no ângulo correto de 45°/60°.e terminação do fio, assegurando a conformidade com a norma IEC 62305 e com os códigos de segurança locais.

Por favor clique aqui para mais informações!!!!!!

3.Cooperação Clientes

4Certificações

5.Nossos Serviços

JIAYAO CO., LTD. é um fabricante profissional de torres de telecomunicações e aprovado pela ISO9001.Muitos produtos foram exportados para os EUA, Europa e outros 55 países diferentes.
Nós somos especializados no projeto e fabricação de torre de aço de ângulo, torre de aço de tubo, torre de monopólio, torre de pinheiro, torre de guardas e torre de guarda.LaboratórioAs nossas matérias-primas vêm de fábricas de aço famosas da China: HBIS Group, Baowu Steel Group, Shougang Group.

Se precisarem, estamos à vossa disposição 24 horas por dia!
