1. Especificações

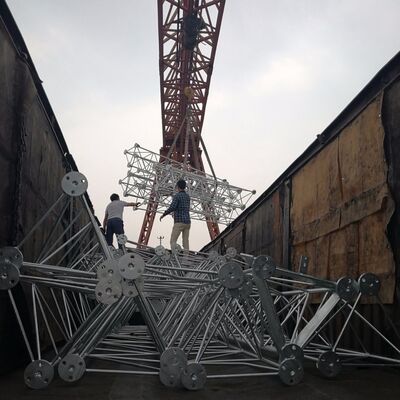

O que é o corpo da torre de uma torre estaiada?

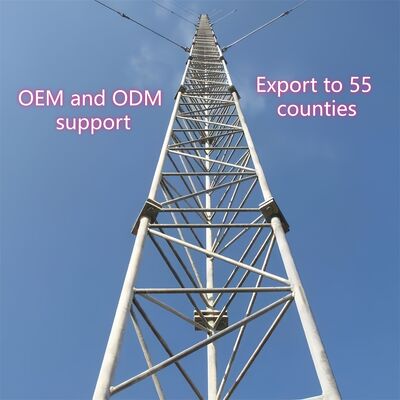

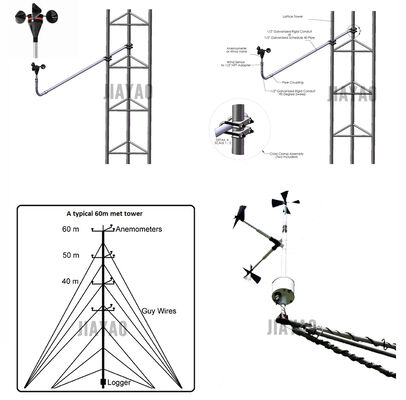

O corpo de uma torre estaiada (mastro estaiado) é a estrutura central e esguia que suporta antenas, sensores ou outros equipamentos, dependendo de cabos de aço externos para estabilidade lateral (em vez de rigidez autossustentável). Geralmente construído como umaestrutura tubular ou treliçada de aço, é mais estreito do que torres autossustentáveis e apresenta um design cônico (mais largo na base, mais estreito no topo) para otimizar a distribuição de carga e a resistência ao vento. O corpo da torre é fabricado em aço estrutural galvanizado (em conformidade com as normas ASTM A36/S235JR) para garantir resistência à corrosão e durabilidade a longo prazo em ambientes externos. Ele serve como base de montagem para acessórios essenciais, como escadas de acesso, suportes de antena e bandejas de cabos, e seu design modular permite a personalização de alturas que variam de 30m a mais de 200m, adaptadas para aplicações como radiodifusão, telecomunicações ou monitoramento meteorológico.

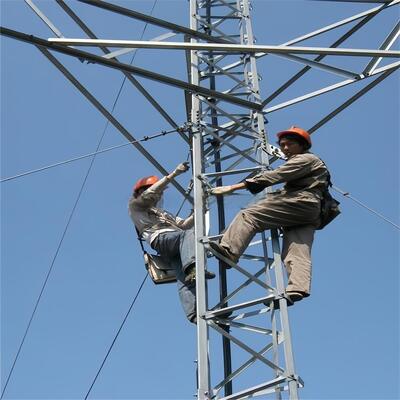

Como montar uma antena em uma torre estaiada?

A montagem de uma antena em uma torre estaiada segue um processo estruturado e em conformidade com as normas de segurança, alinhado com o projeto da torre e as normas do setor:

1. Preparação Pré-instalação: Verifique a capacidade de carga da torre para garantir que ela possa suportar o peso da antena (incluindo hardware e cabos associados). Inspecione o corpo da torre quanto a corrosão, danos estruturais ou conexões soltas, e confirme a conformidade com os códigos de segurança locais (por exemplo, IEC 62305 para proteção contra raios).
2. Instalação do Suporte da Antena: Fixe suportes de antena dedicados (acessórios integrados da torre) em pontos pré-designados no corpo da torre. Esses suportes são geralmente fixados usando parafusos de alta resistência compatíveis com a estrutura de aço galvanizado da torre, garantindo uma conexão firme que resista às forças do vento e às vibrações.
3. Elevação e Posicionamento da Antena: Use guindastes ou equipamentos de elevação especializados para içar a antena até a altura desejada (estrategicamente escolhida para cobertura de sinal ideal). Alinhe a antena com a direção de transmissão/recepção pretendida, usando ferramentas a laser ou medidores de alinhamento para precisão.
4. Fixação da Antena: Fixe a antena aos suportes pré-instalados usando hardware compatível, apertando os parafusos com o torque especificado para evitar movimento. Certifique-se de que a antena esteja nivelada e estável, sem oscilações que possam afetar o desempenho ou a integridade estrutural.
5. Roteamento e Integração de Cabos: Passe os cabos de sinal ou alimentadores através das bandejas de cabos integradas da torre para protegê-los contra danos ambientais. Conecte os cabos à antena e passe-os até o equipamento no solo, garantindo isolamento e impermeabilização adequados nos pontos de conexão.
6. Inspeção Final: Realize uma verificação visual da antena, suportes e cabos para confirmar a instalação segura. Teste a transmissão/recepção de sinal da antena para verificar a funcionalidade e certifique-se de que todos os protocolos de segurança (por exemplo, proteção contra quedas para trabalhadores) sejam seguidos durante todo o processo.

O que é o Dispositivo Anti-escalada em uma torre estaiada?

O dispositivo anti-escalada para uma torre estaiada é um componente de segurança especializado instalado no corpo da torre para impedir o acesso não autorizado e reduzir os riscos de queda. Os designs comuns incluem:

• Colares/saias anti-escalada: Barreiras circulares ou cônicas de aço montadas perto da base da torre (geralmente 2-3m acima do solo) para bloquear tentativas de escalada, negando pontos de apoio para mãos ou pés.
• Espinhos ou saliências pontiagudas: Acessórios de aço não letais e pontiagudos em seções inferiores da torre ou escadas para desencorajar a escalada não autorizada.
• Acesso com chave: Se a torre estiver equipada com um painel de acesso no nível do solo ou ponto de entrada de escada, um portão trancado restringe o acesso apenas a pessoal certificado.

Esses dispositivos são construídos com materiais resistentes à corrosão (por exemplo, aço galvanizado, combinando com o corpo da torre) para suportar condições externas. Seu objetivo principal é aumentar a segurança, prevenindo a escalada acidental ou intencional por indivíduos não treinados, em conformidade com os códigos de segurança de construção locais e mitigação de responsabilidade para operadores de torres.

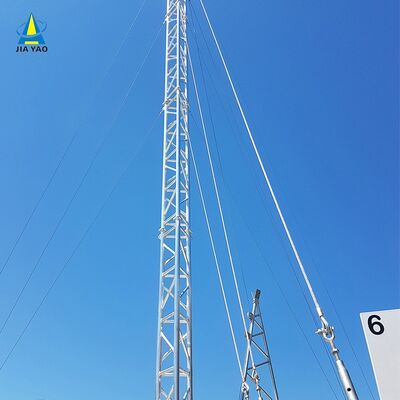

Como conectar o cabo estaiado e a torre estaiada?

A conexão de cabos estaiados a uma torre estaiada envolve um processo seguro e de suporte de carga para garantir que os cabos possam estabilizar efetivamente a torre contra forças do vento e sísmicas:

1. Preparação: Selecione cabos estaiados feitos de cabos de aço de alta resistência (em conformidade com ASTM A475) com revestimentos de zinco ou polímero para durabilidade. Certifique-se de que o corpo da torre tenha pontos de fixação pré-fabricados (por exemplo, olhais, suportes ou travessas) em intervalos de 20-30m, conforme especificado no projeto da torre.
2. Instalação do Hardware de Fixação: Monte suportes de cabo estaiado de alta resistência ou manilhas nos pontos de fixação pré-designados da torre usando parafusos de alta resistência (compatíveis com a estrutura de aço galvanizado da torre). Esses suportes são projetados para distribuir a tensão uniformemente pelo corpo da torre.
3. Terminação do Cabo: Use acessórios de terminação profissionais (por exemplo, luvas de crimpagem, grampos de cabo ou sapatilhas) para fixar a extremidade de cada cabo estaiado. As luvas de crimpagem são prensadas no cabo para uma conexão permanente e de alta resistência, enquanto os grampos de cabo fornecem tensionamento ajustável.
4. Conexão e Tensionamento: Conecte a extremidade terminada do cabo estaiado ao suporte da torre usando uma manilha ou pino, garantindo um ajuste seguro sem folga. Use uma ferramenta de tensionamento (por exemplo, um esticador ou um tirfor) para ajustar a tensão do cabo às especificações de projeto - crítico para equilibrar as forças laterais na torre.
5. Verificação: Verifique se a conexão está alinhada com a estrutura cônica da torre e se o cabo está tensionado uniformemente (evitando aperto excessivo, que poderia tensionar o corpo da torre). Confirme se o hardware e os acessórios de terminação são resistentes à corrosão e estão em conformidade com os padrões de segurança da torre.

Como conectar o cabo estaiado e o parafuso de ancoragem estaiado?

Conectar cabos estaiados a parafusos de ancoragem estaiados (ancoragens de solo) é uma etapa crítica para transferir a tensão do cabo para o solo, garantindo a estabilidade da torre:

1. Preparação da Ancoragem: Certifique-se de que a ancoragem de solo (ancoragem de concreto ou aço de alta resistência, projetada para cargas de tração) esteja devidamente instalada no solo em um ângulo de 45-60° em relação ao cabo estaiado. A ancoragem deve estar totalmente curada (para concreto) e firmemente embutida para resistir às forças de arrancamento.
2. Exposição do Parafuso de Ancoragem: Certifique-se de que o parafuso superior da ancoragem (parafuso de ancoragem estaiado) esteja saliente acima do solo e roscado para acomodar o hardware de conexão. O parafuso deve ser feito de aço de alta resistência para suportar a tensão do cabo estaiado.
3. Terminação do Cabo: Termine a extremidade livre do cabo estaiado usando os mesmos acessórios de alta resistência (luvas de crimpagem, grampos de cabo ou sapatilhas) usados para a conexão da torre, garantindo uma extremidade segura e de suporte de carga.
4. Montagem do Hardware de Conexão: Fixe um esticador (para ajuste de tensão) e uma manilha ao cabo estaiado terminado. O esticador se conecta ao parafuso de ancoragem estaiado através de uma porca ou arruela, permitindo o ajuste fino da tensão do cabo.
5. Tensionamento e Fixação: Use o esticador para tensionar o cabo estaiado de acordo com a especificação necessária, garantindo que ele resista às forças laterais sem puxar a ancoragem. Uma vez tensionado, trave o esticador com pinos de travamento ou contraporcas para evitar que se solte com o tempo.
6. Verificação Final: Verifique se a conexão está segura, se a ancoragem não apresenta sinais de movimento e se o cabo estaiado está alinhado no ângulo correto de 45-60°. Inspecione a corrosão no parafuso, hardware e terminação do cabo, garantindo a conformidade com a IEC 62305 e os códigos de segurança locais.
