Torre monopolo de telecomunicações de eixo único construída em aço Q235 e Q355, atendendo aos códigos de projeto A36 ASTM EN 1991 1 4 e EN 1993 3 1

Torre monopolo de telecomunicações de eixo único construída com aço dos graus Q235 e Q355

em conformidade com os códigos de projeto EN 1991 1 4 e EN 1993 3 1

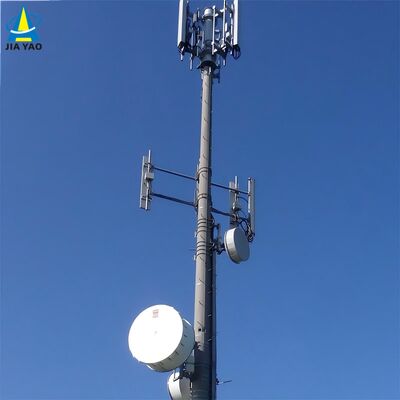

A torre monopolo de telecomunicações (frequentemente chamada de monopolo de telecomunicações) é uma estrutura autoportante de eixo único, adaptada para áreas urbanas e densamente povoadas, definida por sua forma cilíndrica ou poligonal compacta. Ao contrário das torres treliçadas abertas, esta torre apresenta um eixo único sólido/semi-sólido – tornando-a visualmente discreta e ideal para locais com restrição de espaço e sensíveis à estética.

Descrição do Produto

1. Detalhes Chave:
Local de Origem: Hebei, China (Continente); Marca: Jaoyao ou OEM; Número do Modelo: Torre de Telecomunicações
Tratamento de Superfície: Galvanizado por Imersão a Quente ou pintado.
2. Embalagem e Entrega:
Detalhes da Embalagem: A torre de telecomunicações será embalada em cintas galvanizadas conforme os requisitos do cliente.
Entrega: Enviado em 20 dias após o pagamento do porto de Tianjin
Membros da Torre: Uma torre de aço é separada em vários feixes.
Parafusos: O material de embalagem é saco de nylon robusto ou tambor de aço.

Características Estruturais e de Design Principais

• Formato de eixo único: Geralmente eixos cilíndricos de aço laminado (ou poligonais soldados), com diâmetros variando de 0,5 a 2m (escalonados pela altura da torre).

• Faixa de altura: 10–60m (personalizável para microestações 5G ou centros de comunicação urbanos).

• Componentes integrados: Escadas de acesso internas embutidas (com sistemas de proteção contra quedas), suportes de antena externos e camuflagem opcional (por exemplo, revestimentos de outdoor).

• Design cônico: Ligeiramente mais estreito no topo para otimizar a resistência à carga de vento (adequado para condições de vento urbanas de até 180 km/h).

⇔Qual é o corpo principal da torre monopolo?

O corpo principal de uma torre monopolo é um eixo único, autoportante, sólido/semi-sólido que forma a estrutura central de suporte de carga da torre, adaptada para uso urbano. Geralmente é fabricado com chapas de aço laminado de alta resistência (Q345B/ASTM A500 Grau B) e apresenta uma forma cilíndrica ou poligonal soldada (diâmetros de 0,5 a 2m, escalonados pela altura da torre) com um design cônico (ligeiramente mais estreito no topo) para otimizar a resistência à carga de vento (até 180 km/h). Sua altura varia de 10m a 60m (personalizável para microestações 5G ou centros de comunicação urbanos) e serve como estrutura fundamental para a integração de todos os componentes auxiliares da torre monopolo.

⇔O que são a Flange Inferior, Escada e Plataforma da torre monopolo?

1. Flange Inferior: É um componente de aço de alta resistência soldado à base do eixo principal do monopolo, atuando como a conexão crítica entre o corpo da torre e a fundação de concreto. Feito de aço de alta resistência (correspondente ao corpo principal) e tratado com processos anticorrosivos, alinha-se com os parafusos de ancoragem da fundação para fixar a torre verticalmente e transferir toda a carga estrutural e de equipamentos para o solo, garantindo a estabilidade geral da torre.
2. Escada: É uma escada de acesso interna embutida integrada ao eixo principal do monopolo, construída em aço galvanizado resistente à corrosão e equipada com um sistema profissional de proteção contra quedas. Exclusivamente para pessoal de manutenção certificado, fornece um caminho de acesso vertical seguro para inspeção da torre, instalação e reparo de equipamentos, e sua integridade é um foco chave da manutenção regular da torre.

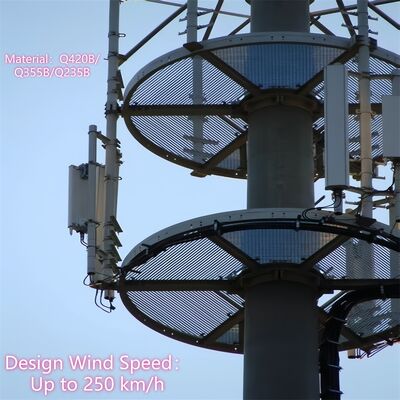

3. Plataforma: A torre monopolo é equipada com plataformas de aço compactas e integradas (personalizadas de acordo com as necessidades do projeto) montadas no eixo principal em alturas designadas. Fabricadas em aço galvanizado para durabilidade, essas plataformas servem como áreas de trabalho estáveis para instalação, manutenção e inspeção de equipamentos de telecomunicações (por exemplo, antenas 5G, dispositivos de micro-ondas) e equipamentos de vigilância. Projetadas para se adequar ao footprint ultracompacto do monopolo, maximizam a conveniência operacional sem comprometer o design urbano elegante e discreto da torre.

⇔Qual é o corpo principal da torre monopolo após a Galvanização por Imersão a Quente?

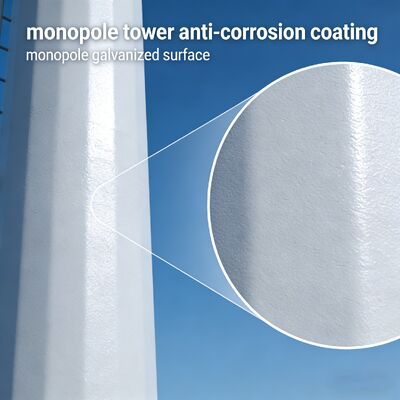

Após a galvanização por imersão a quente, o corpo principal da torre monopolo permanece o eixo de aço cilíndrico/poligonal único (fabricado com chapas de aço laminado de alta resistência Q345B/ASTM A500 Grau B) com design cônico, e sua forma estrutural, dimensões e desempenho de suporte de carga são totalmente preservados. A principal mudança é que toda a sua superfície de aço é coberta com um revestimento de zinco uniforme e denso em conformidade com a norma ASTM A123. Esta camada galvanizada forma uma barreira anticorrosiva que protege eficazmente o substrato de aço contra poluentes urbanos, umidade e erosão ambiental externa, estendendo a vida útil do corpo principal para mais de 25 anos. O corpo principal galvanizado também mantém a rigidez estrutural do eixo de aço original, e todas as juntas soldadas (em conformidade com AWS D1.1) são igualmente galvanizadas para garantir um desempenho anticorrosivo consistente e a integridade estrutural geral do corpo da torre.

Por favor, clique aqui  para mais informações!!!
