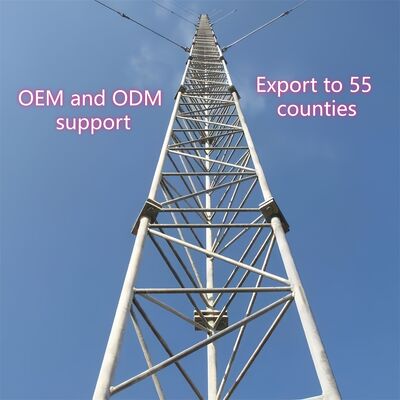

30m-60m Torre de Arame Galvanizado Galvanizado para cobertura rural de área ampla 4G 5G

Principais características estruturais e de projeto

• Corpo esguio da torre: Construído como uma estrutura de aço tubular ou de rede (mais estreita do que as torres autoportantes), com uma forma cônica para otimizar a distribuição de carga.

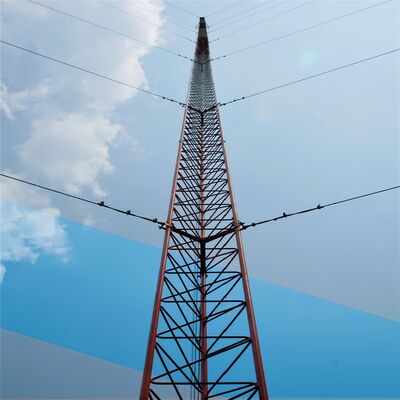

• Sistema de fios de Guy: Vários conjuntos de cabos de aço fixados ao mastro a intervalos de 20 a 30 m, ancorados ao solo a ângulos de 45 a 60° para resistir às forças do vento e sísmicas.

• Faixa de altura: Estende-se de 30 m a mais de 200 m (mais alto do que a maioria das torres autoportantes), personalizável para necessidades específicas.

• Acessórios: Inclui escadas de escalada, suportes para antenas, bandejas de cabos e luzes de aviso de aviação (para alturas > 60 m).

Materiais e padrões essenciais

• Corpo da torre: aço galvanizado (ASTM A36/S235JR) para resistência à corrosão e resistência.

• Guy Wires: Cabos de aço de alta resistência (ASTM A475) com revestimento de zinco/polímero para maior durabilidade.

• Ancoras: Ancoras de concreto/aço pesadas para fixar fios, concebidas para cargas de tensão.

• Conformidade: Segue a norma IEC 62305 (protecção contra raios) e os códigos locais de segurança dos edifícios.

Scenários de aplicação primários

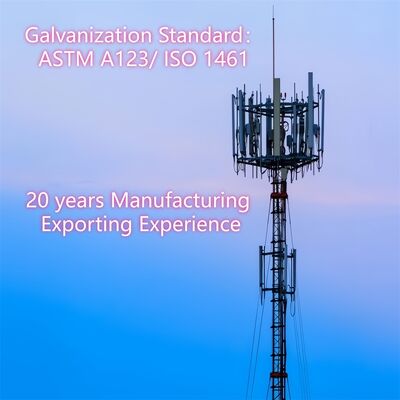

• Radiodifusão e telecomunicações: Suporta antenas de TV/rádio e transmissores de microondas de longa distância (maximiza a cobertura do sinal através da altura).

• Monitorização meteorológica: Reúne sensores/radares meteorológicos em altas altitudes para obter dados atmosféricos precisos.

• Navegação aérea: Instala sinalizadores de aviação em zonas remotas (montanhas, costas).

• Investigação científica: Dispõe de instrumentos atmosféricos (monitores de ozono) acima das interferências do solo.

1Especificações

Qual é o nome da torre de arame farpado?

O corpo da torre de uma torre de arame guiado (torre de mastro guiado) é a estrutura central, esbelta de suporte de carga que suporta antenas, sensores ou outro equipamento,dependendo de fios de tipo externos para estabilidade lateral (em vez de rigidez auto-suportada). tipicamente construído como umEstruturas de aço tubulares ou reticulares, é mais estreita do que as torres autoportantes e apresenta um projeto cônico (mais largo na base, mais estreito na parte superior) para otimizar a distribuição de carga e a resistência ao vento.O corpo da torre é fabricado a partir de aço galvanizado estrutural (conforme às normas ASTM A36/S235JR) para garantir resistência à corrosão e durabilidade a longo prazo em ambientes externosServe de base de montagem para acessórios importantes, como escadas de escalada, suportes de antena e bandejas de cabo,e seu design modular permite a personalização de alturas que variam de 30m a mais de 200m, adaptados a aplicações como a radiodifusão, as telecomunicações ou o monitoramento meteorológico.

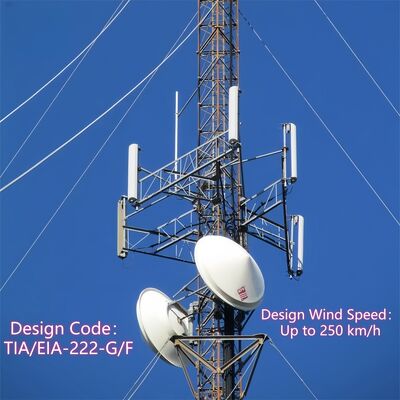

Como montar uma antena na torre de fios?

A montagem de uma antena em uma torre de arame segue um processo estruturado e compatível com a segurança alinhado com o projeto da torre e os padrões da indústria:

1. Preparação pré-instalação: Verificar a capacidade de carga da torre para garantir que esta possa suportar o peso da antena (incluindo o hardware e os cabos associados).ou conexões soltas, e confirmar a conformidade com os códigos de segurança locais (por exemplo, IEC 62305 para protecção contra raios).
2. Instalação de montagem de antena: Fixar suportes de antena dedicados (acessórios integrados da torre) em pontos pré-designados no corpo da torre.Essas montagens são normalmente seguradas usando parafusos de alta resistência compatíveis com a estrutura de aço galvanizado da torre, garantindo uma ligação firme que resista às forças do vento e às vibrações.
3. Elevação e posicionamento da antena: utilizar guindastes ou equipamento de elevação especializado para elevar a antena à altura pretendida (escolhida estrategicamente para uma cobertura óptima do sinal).Alinhar a antena com a direção de transmissão/recepção pretendida, utilizando ferramentas a laser ou medidores de alinhamento para precisão.
4. Proteção da antenaAponte a antena aos suportes pré-instalados usando hardware compatível, apertando os parafusos ao binário especificado para evitar o movimento.sem oscilação que possa afetar o desempenho ou a integridade estrutural.
5. Roteamento e integração de cabosOs cabos de sinalização são conduzidos através das bandejas de cabos integradas da torre para os proteger dos danos ambientais.assegurar um adequado isolamento e impermeabilização nos pontos de ligação.
6. Inspecção final: Realizar uma verificação visual da antena, dos suportes e dos cabos para confirmar a instalação segura.e assegurar todos os protocolos de segurança (eA protecção contra quedas para os trabalhadores) são respeitadas durante todo o processo.

O que é o dispositivo anti-escalada na torre de arame?

Dispositivo anti-escalada para uma torre de arame elétrico é um componente de segurança especializado instalado no corpo da torre para evitar acesso não autorizado e reduzir os riscos de queda.

• Colares/falda anti-subida: Barreiras de aço circulares ou cônicas montadas perto da base da torre (normalmente 2 ̊3 m acima do solo) para bloquear tentativas de escalada, negando pegadas ou suporte.
• Dissuasores com picos ou dentados: Fixações de aço pontiagudas não letais nas secções inferiores da torre ou escadas para desencorajar a escalada não autorizada.
• Acesso bloqueado: Se a torre estiver equipada com um painel de acesso ao nível do solo ou um ponto de entrada por escada, um portão trancado restringe o acesso apenas ao pessoal certificado.

Estes dispositivos são construídos a partir de materiais resistentes à corrosão (por exemplo, aço galvanizado, correspondendo ao corpo da torre) para suportar condições ao ar livre.Seu objetivo principal é aumentar a segurança, evitando que indivíduos não treinados escalem acidentalmente ou intencionalmente, em conformidade com os códigos locais de segurança dos edifícios e de redução da responsabilidade dos operadores das torres.

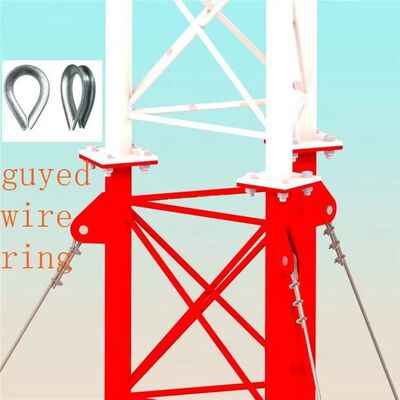

Como conectar o fio e a torre?

Conectar os fios a uma torre de arame envolve um processo seguro e de carga para garantir que os fios possam estabilizar eficazmente a torre contra o vento e as forças sísmicas:

1. Preparação: Selecione fios de tipo feitos de cabos de aço de alta resistência (conforme ASTM A475) com revestimentos de zinco ou polímero para durabilidade.Parênteses, ou braços cruzados) a intervalos de 20-30 m, conforme especificado no projeto da torre.
2. Instalação de equipamento de fixação: Montar suportes de arame de tipo pesado ou fendas para os pontos de fixação pré-designados da torre usando parafusos de alta resistência (compatíveis com a estrutura de aço galvanizado da torre).Estes suportes são projetados para distribuir a tensão uniformemente em todo o corpo da torre.
3. Terminação do fio: Use equipamentos de terminação profissionais (por exemplo, mangas de swage, grampos de cabo ou dedos) para segurar a extremidade de cada fio.ligação de alta resistência, enquanto as pinças de cabo proporcionam tensão ajustável.
4. Conexão e tensãoAponte a extremidade terminada do fio do tipo ao suporte da torre usando um grilhão ou um alfinete, garantindo um ajuste seguro sem soltura.uma torneira ou come-along) para ajustar a tensão do fio para a especificação de projeto.
5. Verificação: Verifique se a ligação está alinhada com a estrutura cônica da torre e se o fio está uniformemente tensionado (evitando-se um aperto excessivo, o que poderia sobrecarregar o corpo da torre).Confirmar que o hardware e os acessórios de terminação são resistentes à corrosão e cumprem as normas de segurança da torre.

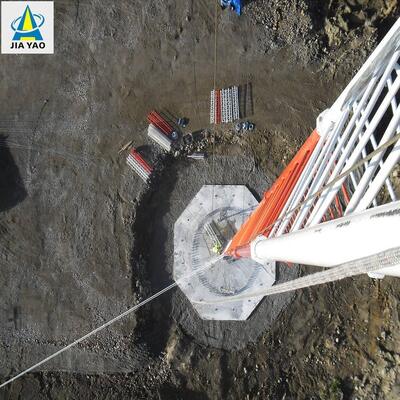

Como conectar um fio e um parafuso de âncora?

A ligação de fios de fio a parafusos de ancoragem de tipo tipo é um passo crítico para transferir a tensão do fio para o solo, garantindo a estabilidade da torre:

1. Preparação da âncora: Certificar-se de que a âncora de terra (âncora de concreto ou de aço pesado, concebida para cargas de tensão) está correctamente instalada no solo a um ângulo de 45°/60° em relação ao arame.A âncora deve ser totalmente curada (para betão) e firmemente incorporada para resistir às forças de tração.
2. Exposição do parafuso de âncora: Certifique-se de que o parafuso superior da âncora (parafuso de âncora guiado) se estende acima do solo e é roscado para acomodar o hardware de ligação.O parafuso deve ser feito de aço de alta resistência para suportar a tensão do fio do cara.
3. Terminação do fio: Terminar a extremidade livre do fio usando os mesmos acessórios de alta resistência (manchas de algodão, grampos de cabo ou dedos) usados para a conexão da torre, garantindo uma extremidade segura e de carga.
4. Montagem de hardware de ligaçãoO torneador é ligado ao parafuso de âncora por meio de uma porca ou de uma máquina de lavar.permitindo o ajuste fino da tensão do fio.
5. Tensão e fixaçãoUtilizar a corredeira para esticar o fio do tipo para a especificação necessária, garantindo que ele resista a forças laterais sem puxar a âncora.Bloquear a torneira com alfinetes ou porcas de bloqueio para evitar o afrouxamento ao longo do tempo.
6. Verificação finalVerifique se a ligação está segura, se a âncora não mostra sinais de movimento e se o arame está alinhado no ângulo correto de 45°/60°.e terminação do fio, assegurando a conformidade com a norma IEC 62305 e com os códigos de segurança locais.

Por favor clique aqui para mais informações!!!!!!
