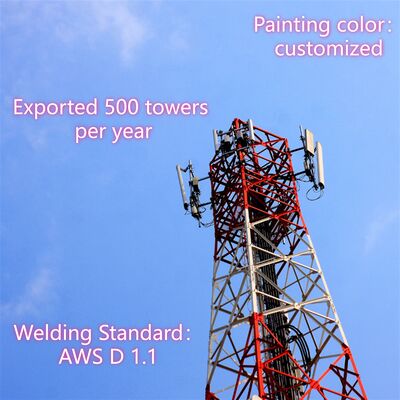

Torre de Antena Angular de 4 Pernas para Rádio 5G de Alto Desempenho para Comunicação Sem Fio

JIAYAO CO., LID

Torre de treliça de aço angular de 4 pernas é uma estrutura de aço autoportante e de alta resistência projetada para suporte de infraestrutura crítica. Caracterizada por sua estrutura de quatro pernas com base quadrada e conexões de treliça cruzada, ela serve como uma espinha dorsal confiável para comunicação, transmissão de energia e outras aplicações industriais em todo o mundo. Ao contrário das torres estaiadas que dependem de fios externos para estabilidade, este projeto autoportante fica independentemente, tornando-o adaptável a diversos ambientes, de áreas urbanas a regiões remotas.

Como um pilar da infraestrutura moderna, a torre de treliça de aço angular de 4 pernas combina durabilidade, versatilidade e praticidade para atender às crescentes demandas dos setores de comunicação, energia e vigilância. Seu design maduro e desempenho confiável a tornam uma escolha preferida para projetos em todo o mundo.

Descrição do Produto

Detalhes da embalagem:A torre de telecomunicações será embalada com cintas galvanizadas conforme os requisitos do cliente.

Entrega:Enviado em 20 dias após o pagamento do porto de Tianjin

Membros da torre:Uma torre de aço é separada em vários feixes.

Parafusos: Saco Pacrum.lon ou aço

Somos especializados no projeto e fabricação de torres de aço personalizadas para aplicações de telecomunicações, monitoramento, observação e segurança. Abaixo estão as informações detalhadas do produto:

Qual é a estrutura de treliça da torre de aço angular de 4 pernas?

A estrutura de treliça de uma torre de aço angular de 4 pernas é uma estrutura em forma de treliça cruzada que conecta as quatro pernas verticais de aço angular da torre. Composta por membros de aço interconectados (geralmente aço angular ou barras de treliça), ela forma um padrão semelhante a uma teia que distribui as cargas — incluindo o peso próprio da torre, o peso do equipamento, vento, forças sísmicas e cargas de gelo — uniformemente por todas as quatro pernas. Essa estrutura é integrada em toda a altura da torre, complementando o design cônico da torre (mais largo na base, mais estreito no topo) para aumentar a integridade estrutural e a estabilidade. A configuração de treliça equilibra alta resistência com desempenho leve, minimizando o uso de material enquanto maximiza a capacidade de carga e a resistência a condições ambientais extremas. Ela também facilita o fluxo de ar, reduzindo a resistência ao vento e melhorando ainda mais a estabilidade geral da torre.

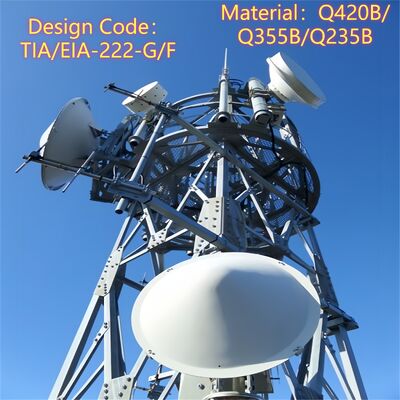

Como montar a antena de micro-ondas na torre de aço angular de 4 pernas?​

A montagem de uma antena de micro-ondas (MW) em uma torre de aço angular de 4 pernas segue um processo sistemático e em conformidade com as normas de segurança:

1. Preparação Pré-instalação: Verifique a capacidade de carga da torre para garantir que ela possa suportar o peso da antena de MW (incluindo a antena, o suporte de montagem e o hardware associado). Verifique se o projeto da torre está em conformidade com as normas relevantes (por exemplo, TIA/EIA-222-G/F) para montagem de equipamentos.
2. Instalação do Suporte: Fixe suportes dedicados para antena/micro-ondas (fornecidos com a torre ou fabricados sob medida) em pontos de montagem pré-designados no corpo da torre ou na plataforma de equipamentos. Esses suportes são fixados usando parafusos de alta resistência (em conformidade com a norma ISO 898 grau 6.8/8.8) para garantir uma conexão firme à estrutura de treliça ou às pernas da torre.
3. Elevação e Posicionamento da Antena: Use guindastes ou equipamentos de elevação especializados para içar a antena de MW até a altura alvo (geralmente nas seções superiores da torre ou em uma plataforma de equipamentos dedicada). Certifique-se de que a antena esteja alinhada com o caminho de comunicação ponto a ponto pretendido (ajuste para azimute e elevação conforme necessário).
4. Fixação da Antena: Fixe a antena de MW aos suportes pré-instalados usando hardware compatível, apertando os parafusos até o torque especificado com ferramentas calibradas. Certifique-se de que a antena esteja nivelada e estável, sem oscilação ou movimento.
5. Roteamento e Integração de Cabos: Passe os cabos de sinal da antena pelas calhas de cabos integradas da torre para protegê-los contra danos ambientais. Conecte os cabos aos equipamentos apropriados (por exemplo, transmissores/receptores) na base da torre ou em uma plataforma intermediária, garantindo isolamento e impermeabilização adequados.
6. Inspeção Final: Realize uma verificação visual para confirmar que a antena está firmemente montada, os suportes estão intactos e os cabos estão devidamente organizados. Teste a transmissão de sinal da antena para verificar o alinhamento e a funcionalidade, aderindo aos protocolos de segurança durante todo o processo.

Qual é a estrutura principal da torre de aço angular de 4 pernas?

A estrutura principal de uma torre de aço angular de 4 pernas é uma estrutura autoportante projetada para estabilidade e capacidade de carga, consistindo em três componentes principais:

• Quatro Pernas Verticais de Aço Angular: Os elementos primários de suporte de carga, feitos de aço estrutural de alta qualidade (por exemplo, Q235B, Q345B, Q420; em conformidade com ASTM A36/A572) e dispostos em uma configuração de base quadrada. Essas pernas transferem o peso total da torre (incluindo equipamentos e cargas ambientais) para a fundação.
• Conexões de Treliça: Membros de aço cruzados (aço angular ou barras de treliça) que ligam as quatro pernas horizontal e diagonalmente. Este sistema de treliça distribui as cargas uniformemente pela estrutura, aumenta a rigidez e resiste a forças laterais (vento, atividade sísmica), formando o padrão característico de treliça da torre.
• Design de Estrutura Cônica: A torre estreita gradualmente da base para o topo (mais larga na parte inferior, mais estreita na parte superior), otimizando a integridade estrutural ao concentrar material onde as cargas são mais pesadas (na base) e reduzindo a resistência ao vento em elevações mais altas.

Elementos estruturais suplementares (por exemplo, plataformas de equipamentos, escadas de acesso e calhas de cabos) são integrados à estrutura principal para suportar a funcionalidade prática, mas as quatro pernas verticais e as conexões de treliça formam a espinha dorsal estrutural da torre.

Plataforma, escada da torre de aço angular de 4 pernas

A. Plataforma

• Propósito: Serve como um espaço de trabalho elevado e estável para instalar, manter ou inspecionar equipamentos (por exemplo, antenas de MW, antenas 5G, dispositivos de vigilância) e componentes da torre. Também fornece um ponto de descanso seguro para os trabalhadores durante a escalada.
• Características de Design: Geralmente feita de aço galvanizado (em conformidade com ASTM A123/ISO 1461 para resistência à corrosão) e integrada à estrutura de treliça da torre em alturas especificadas. As plataformas podem incluir grades de segurança, superfícies antiderrapantes e escotilhas de acesso para garantir a segurança do trabalhador. Elas são projetadas para suportar o peso de trabalhadores, ferramentas e equipamentos, alinhando-se com a capacidade de carga geral da torre.
• Personalização: Pode ser adicionada em várias alturas com base nas necessidades do projeto (por exemplo, perto de pontos de montagem de antena ou no meio da torre para manutenção).

B. Escada

• Propósito: Um sistema de acesso de segurança dedicado que permite aos trabalhadores subir na torre para acessar plataformas, equipamentos ou seções superiores para instalação, inspeção ou reparos.
• Características de Design: Construída em aço galvanizado para durabilidade e resistência à corrosão, com degraus espaçados uniformemente (de acordo com as normas de segurança da indústria) para escalada confortável. As principais características de segurança incluem corrimãos, sistemas de retenção de queda (por exemplo, guias de cabo para arneses) e, às vezes, invólucros de gaiola para evitar quedas. A escada é fixada verticalmente às pernas da torre ou à treliça, garantindo um caminho seguro e estável.
• Conformidade: Projetada em linha com regulamentos de segurança e normas da indústria (por exemplo, TIA/EIA-222-G/F), priorizando a proteção do trabalhador durante o acesso vertical.

Juntos, a plataforma e a escada aprimoram a usabilidade da torre, permitindo acesso seguro e eficiente a equipamentos e componentes em alta altitude, apoiando a operação e manutenção contínuas.

​

Teste de galvanização de torre de aço angular

A galvanização é um tratamento de superfície vital para torres de treliça de aço angular de 4 pernas, fornecendo resistência à corrosão de longo prazo para suportar condições externas adversas e estender a vida útil da torre além de 20 anos. Abaixo está uma visão geral simplificada de seus testes de galvanização:

1. Objetivos Principais dos Testes

• Garantir espessura de revestimento suficiente para proteção durável contra corrosão.
• Verificar a uniformidade do revestimento de zinco e forte adesão (prevenir descascamento/flacidez).
• Verificar a ausência de defeitos críticos (por exemplo, aço exposto, rachaduras, furos).
• Cumprir com normas internacionais (ASTM A123, ISO 1461).

2. Principais Métodos de Teste (Realizados pós-fábrica e pós-instalação)

• Espessura do Revestimento: Use medidores de espessura magnéticos (não destrutivos) ou micrômetros (destrutivos apenas por amostra); mínimo de 85–120 µm (mais espesso para ambientes agressivos).
• Adesão: Teste de dobra (180°), teste de martelo ou teste de corte em grade com faca — nenhuma descolagem do revestimento é permitida.
• Inspeção Visual: Verifique se há aço exposto, rachaduras, acúmulo irregular de zinco ou contaminação; irregularidades menores são aceitáveis se não impactarem.
• Resistência à Corrosão: Teste de névoa salina (ASTM B117/ISO 9227) por 100–500 horas (resistir à ferrugem vermelha); exposição prolongada em campo opcional.
• Análise Química Opcional: AAS/XRF para confirmar ≥98% de pureza de zinco e detectar impurezas.

3. Normas de Conformidade

Aderir a ASTM (A123, B117, A572), ISO (1461, 9227, 898), códigos de projeto de torre (TIA/EIA-222-G/F) e regulamentos locais.

4. Verificações Pontuais Pós-Instalação

• Re-medir a espessura em juntas críticas.
• Inspecionar danos (arranhões, amassados) e retocar com tinta rica em zinco, se necessário.
• Verificar a integridade do revestimento em furos de parafusos e áreas de alto desgaste.

Esses testes garantem a confiabilidade do revestimento galvanizado, apoiando o desempenho da torre em aplicações de infraestrutura.

Por favor, clique aqui para mais informações!!!!!!

Embalagem e Envio

Certificados

​Por favor, clique aqui para mais informações!!!!!!

Tipos de produtos personalizados e vantagens

Torre Autoportante 
A torre autoportante geralmente é uma torre de 3 ou 4 pernas, e seu material é tubo de aço ou aço angular. Quanto à conexão, a torre tubular é conectada por flange, e a torre de aço angular é conectada por porcas e parafusos. 
Características: 
1. Pequeno coeficiente de carga de vento, forte resistência ao vento. 
2. Economiza recursos terrestres, localização conveniente. 
Transporte e instalação convenientes. 

Torre de Tubo de Aço
A torre tubular refere-se a uma estrutura de aço alta autoportante com uma coluna de torre feita de tubos de aço e uma seção de corpo de torre em forma triangular. Suas principais características são que a coluna da torre de três tubos é feita de tubos de aço e a seção do corpo da torre é em forma triangular, que é uma estrutura de aço alta diferente do aço angular.

Torre Monopolo

Torre monopolo, é um tipo comumente usado, com aparência bonita, cobrindo uma pequena área de 9 a 18 metros quadrados, econômica e adotada pela maioria das construções. O corpo da torre adota uma seção mais razoável, que é conectada através de parafuso de alta resistência ou sobreposição (conexão deslizante). Possui as características de fácil instalação e pode se adaptar a uma variedade de locais de campo complicados.

Torre Estaiada 
A torre estaiada tem uma aparência nova e sua maior característica é o reforço com o uso de cabo de aço estaiado. A torre estaiada é um tipo comum de torre de comunicação, que é econômica e prática. É mais leve e barata que as outras. É muito adequada para áreas geográficas amplas. 

Torre de Vigilância
A torre de vigia é um edifício multifuncional usado principalmente para observar o ambiente circundante e desempenha um papel importante em vários campos. Seu design enfatiza a harmonia e a unidade com o ambiente natural, e o estilo arquitetônico geralmente é coordenado com o ambiente circundante. As torres de observação são geralmente compostas por corpos de torre, plataformas, torres e escadas, com estruturas compactas e duráveis.

Torre Camuflada em Árvore
A Torre Camuflada em Árvore é também um tipo de árvore artificial de torre biónica, com uma base como uma real, mais o design meticuloso, quando colocada entre as árvores reais em áreas de turismo, parques e praças, será parte da natureza. 
Características: 
1. Estrutura requintada e aparência deslumbrante. 
2. Forte estabilidade estrutural e longa vida útil. 
3. Pequena área coberta e grande efeito econômico.

Nossos Serviços

A JIAYAO CO., LTD. é uma fabricante profissional de torres de telecomunicações e aprovada pela ISO9001. Estamos comprometidos em fornecer aos clientes as soluções mais otimizadas e a melhor torre de comunicação. Muitos produtos foram exportados para os EUA, Europa e outros 55 países diferentes.
Somos especializados no projeto e fabricação de torres de aço angular, torres de aço tubular, torres monopolo, torres em forma de pinheiro, torres estaiadas e torres de vigilância. Nossos departamentos incluem projeto, P&D, inspeção, laboratório, CQ, galvanização e departamentos de torres de aço. Nossas matérias-primas vêm de usinas siderúrgicas famosas na China: HBIS Group, Baowu Steel Group, Shougang Group.
​

Se precisar, daremos as boas-vindas 24 horas por dia!
