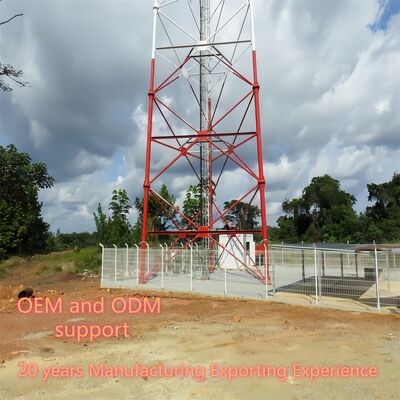

16 24 32M Manutenção mínima 3 pernas Tubular aço galvanizado exterior 5G 4G Satélite baixa manutenção torre de telecomunicações

Especializamo-nos em projetar e fabricar torres de aço personalizadas para aplicações de telecomunicações, monitoramento, observação e segurança.A seguir encontra- se a informação pormenorizada do produto:

1Detalhes:
Local de origem: Hebei, China (continente); Marca: Jaoyao ou OEM; Número de modelo: Telecom Tower
Tratamento de superfície: galvanizado ou pintado.
2Embalagem e entrega:
Detalhes da embalagem: A torre de telecomunicações será montada com uma cinta galvanizada conforme as exigências do cliente.
Entrega: Enviado em 20 dias após o pagamento do porto de Tianjin
Membros da torre: Uma torre de aço é separada em vários feixes.
Bolinhos: O material de embalagem é um saco de nylon robusto ou um tambor de aço.
3. Dados técnicos

Qual é a última estrutura de uma torre tubular de aço de 3 pernas?

A estrutura de rede de uma torre tubular de aço de 3 pernas é uma estrutura semelhante a uma armadilha que conecta as três pernas tubulares verticais da torre.Composto por tubos de aço oco menores (conforme ao material da perna principal), por exemplo, tubos de aço sem costura/soldados), estes membros da malha formam ligações horizontais e diagonais transversais entre as três patas,criando um padrão triangular semelhante a uma teia em toda a altura da torreEsta estrutura funciona em conjunto com a concepção cônica da torre (mais larga na base, mais estreita na parte superior) para distribuir as cargas verticais (peso da torre, peso do equipamento) e as forças laterais (vento,atividade sísmica) uniformemente através das três patas. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsAlém disso, a utilização de elementos tubulares garante que a estrutura seja leve, mantendo uma elevada capacidade de carga.

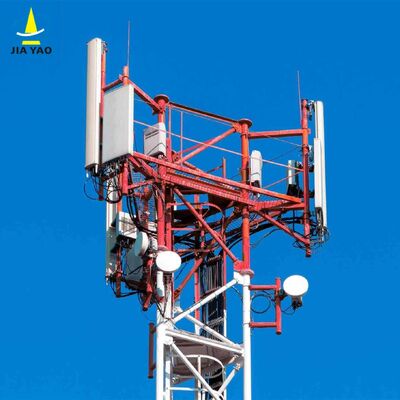

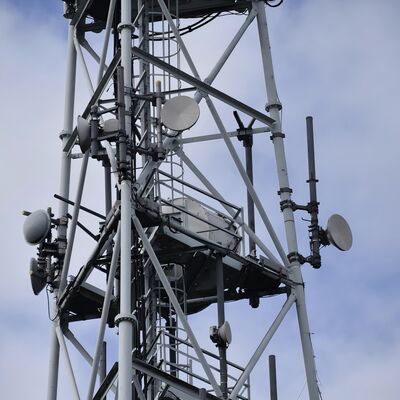

Como montar a antena MW na torre de aço tubular de 3 patas?

A montagem de uma placa de microondas (MW) em uma torre de aço tubular de 3 patas segue um processo seguro e padronizado alinhado com o projeto estrutural da torre e os padrões da indústria:

1. Verificação pré-instalação: Confirmar a capacidade de carga da torre (segundo as normas TIA-222-G e GB 50017) para garantir que possa suportar a placa MW, o hardware de montagem e as cargas associadas.Verificar a integridade estrutural dos suportes de antena pré-instalados da torre (acessórios integrados).
2. Preparação de suportes: Utilizar suportes de antena dedicados da torre (ou suportes fabricados sob medida compatíveis com a rede tubular) e fixá-los às pernas principais da torre ou trusses da rede usando o grau 8.8 parafusos de alta resistência (ISO 898)Assegurar que os suportes estejam alinhados com o caminho de comunicação ponto-a-ponto pretendido e apertados ao binário especificado.
3. Levantamento e posicionamento dos pratos: utilizar guindastes ou equipamento de elevação especializado para elevar a antena MW à altura pretendida (normalmente perto das secções superiores da torre ou numa plataforma de manutenção).Ajustar o azimute e a elevação do prato para alinhar com o ponto final receptor/transmissor, utilizando ferramentas de alinhamento a laser para precisão.
4. Fixação seguraReverificar o binário do parafuso com ferramentas calibradas para cumprir o AWS D1.1 Normas de solda e fixação.
5. Roteamento por cabo: Rotear os cabos de sinal e de alimentação da antena através dos sistemas integrados de gestão de cabos da torre (ou ao longo de caminhos protegidos na estrutura de rede) para evitar a exposição a danos ambientais.Assegurar que os cabos estejam adequadamente isolados e impermeáveis nos pontos de ligação.
6. Inspecção final: Realizar uma verificação visual do prato, suportes e conexões para confirmar a estabilidade. Teste transmissão de sinal para verificar o alinhamento e funcionalidade.Proteção contra quedas para os trabalhadores) em toda a instalação.

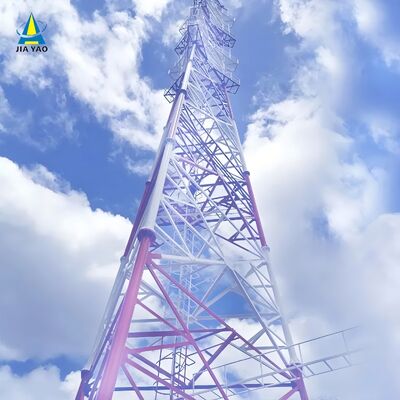

A estrutura principal de uma torre de aço tubular de três patas?

A estrutura principal de uma torre tubular de aço de três patas é um sistema auto-sustentável, de estrutura triangular, concebido para estabilidade, carga e eficiência aerodinâmica,constituído por três componentes principais:

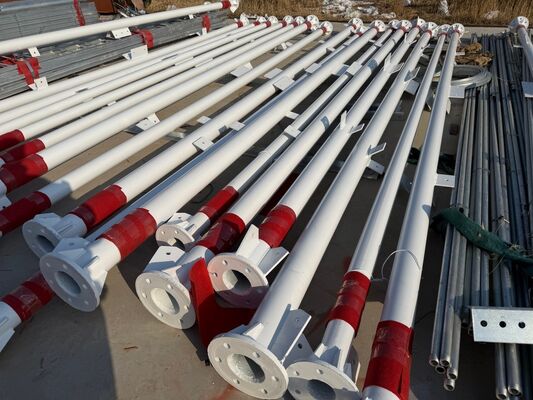

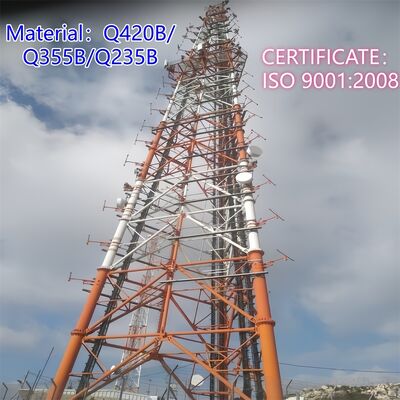

• Três pernas tubulares verticais: Os elementos de suporte primários, feitos de tubos de aço sem costura ou soldados (conforme às normas Q345B/ASTM A500). Dispostos em configuração triangular,Estas pernas transferem o peso total da torre (incluindo equipamento e cargas ambientais) para as fundações.

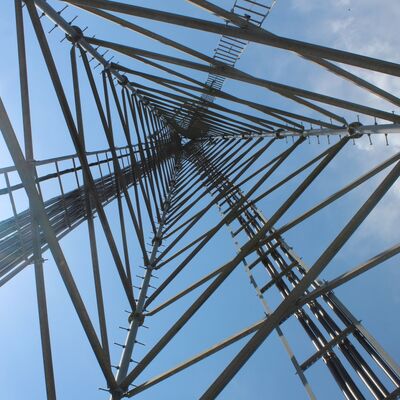

• Telas de rede tubulares: tubos de aço oco menores que ligam as três patas principais horizontal e diagonalmente.e reduz a resistência do vento, formando o padrão de rede característico da torre.

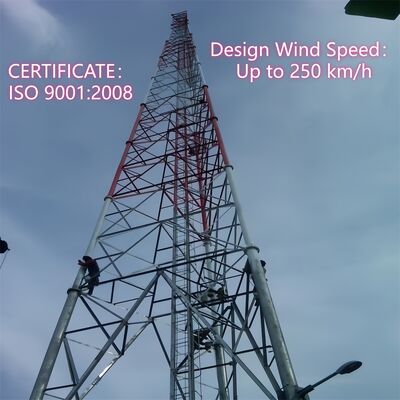

• Conexões de armação e flange cónicas: A torre estreita-se gradualmente da base para o topo (base mais larga, topo mais estreito) para otimizar a resistência contra ventos fortes (até 200 km/h) e terremotos.Os segmentos da torre são unidos através de flanges de parafusos de alta resistência, garantindo a segurança da montagem e reduzindo os riscos de manutenção.

Estes componentes formam a espinha dorsal estrutural, com acessórios integrados (por exemplo, plataformas, escadas) adicionando suporte funcional sem comprometer a integridade da estrutura principal.

Plataforma, escada

A. Plataforma

• Objetivo: Serve de espaço de trabalho elevado e estável para a instalação, manutenção ou inspeção de antenas, sensores ou outros equipamentos de MW.Ele também fornece um ponto de descanso seguro para os trabalhadores durante o acesso à torre.
• Características do projeto: Fabricado em aço galvanizado (de acordo com a norma ASTM A123 para a resistência à corrosão) e integrado na estrutura de rede a alturas especificadas.Equipados com barrancos de segurança para evitar quedas e superfícies antideslizantes para estabilidade do trabalhador. Projetado para suportar o peso dos trabalhadores, ferramentas e equipamentos, alinhando-se com a capacidade de carga geral da torre. Pode incluir escotilhas de acesso para facilitar o movimento entre as seções da torre.
• A principal vantagem: posicionado estrategicamente perto dos pontos de montagem dos equipamentos para simplificar as tarefas de manutenção, aumentando a eficiência operacional.

B. Escada

• Objetivo: Um sistema de acesso de segurança dedicado que permite aos trabalhadores subir a torre para chegar às plataformas, equipamentos ou secções superiores para instalação, inspeção ou reparação.
• Características do projeto: Fabricado em aço galvanizado para durabilidade e resistência à corrosão, com degraus uniformemente espaçados (de acordo com as normas de segurança da indústria) para uma escalada confortável.., guias de cabos para arneses de segurança) para minimizar os riscos de queda, em conformidade com a especificação de projeto da torre de "escala anti-queda".garantir uma segurança, caminho estável.
• Conformidade: concebido em conformidade com os regulamentos de segurança e com as normas de concepção das torres (por exemplo, TIA-222-G, GB 50017), dando prioridade à protecção dos trabalhadores durante o acesso vertical.

Em conjunto, a plataforma e a escada aumentam a usabilidade da torre, permitindo um acesso seguro e eficiente aos equipamentos de alta altitude,Apoio à operação e manutenção contínuas, respeitando simultaneamente os requisitos de segurança e durabilidade da indústria.

Por favor clique aqui para mais informações!!!

Visitas de clientes

Montagem,Teste de torre de aço galvanizado

Certificações

Por favor clique aqui para mais informações!!!

Tipos de produtos personalizados e vantagem

Torre Autossustentável 
A torre auto-suportada é geralmente de 3 pernas de torre de 4 pernas, e seu material é tubo de aço ou aço de ângulo.e torre de aço de ângulo é conectado por porcas e parafusos.
Características:
1.Pequeno coeficiente de carga do vento, forte resistência ao vento.
2Economiza recursos da terra, localização conveniente.
Transporte e instalação convenientes.

Torre de aço de tubos
A torre de tubos refere-se a uma estrutura de aço autoportante de alta altura com uma coluna de torre feita de tubos de aço e uma seção do corpo da torre em forma triangular.Suas principais características são que a coluna da torre de três tubos é feita de tubos de aço e a seção do corpo da torre é de forma triangular, que é uma estrutura de aço de grande altura diferente do aço de ângulo.

Torre Monopólio 
A torre de tubo único, também chamada de torre de monopólio, é um tipo comumente usado, com bela aparência, cobrindo uma pequena área de 9 a 18 metros quadrados, econômico,e é aprovado pela maioria da construçãoO corpo da torre adota uma secção mais razoável, que é conectada através de parafusos de alta resistência.

Torre de Guy 
A torre de guiado tem uma aparência nova e a sua principal característica é reforçada pelo uso de arame de aço.É mais leve e mais barato do que os outros.É muito adequado para áreas geográficas amplas.

Torre de Guarda
A torre de vigia é um edifício multifuncional usado principalmente para observar o ambiente circundante e desempenha um papel importante em vários campos.Seu design enfatiza a harmonia e a unidade com o ambiente naturalAs torres de observação são geralmente compostas de corpos de torres, plataformas, torres e escadas,com estruturas compactas e duráveis.

Torre de árvores camuflada
A Torre das Árvores Camufladas é também uma espécie de árvores artificiais de torre de árvores Biônicas, com base como uma verdadeira, além do design meticuloso, quando colocado entre as árvores reais na área turística,Parque e praça, será uma parte da natureza.
Características:
1Estrutura requintada e aparência magnífica.
2. Forte estabilidade estrutural e longa vida útil.
3Pequena área de cobertura e grande efeito económico.

Os nossos serviços

JIAYAO CO., LTD. é um fabricante profissional de torres de telecomunicações e aprovado pela ISO9001.Muitos produtos foram exportados para os EUA, Europa e outros 55 países diferentes.
Nós somos especializados no projeto e fabricação de torre de aço de ângulo, torre de aço tubo, torre monopólio, torre de pinheiro, torre e torre de guarda.LaboratórioAs nossas matérias-primas vêm de fábricas de aço famosas da China: HBIS Group, Baowu Steel Group, Shougang Group.
