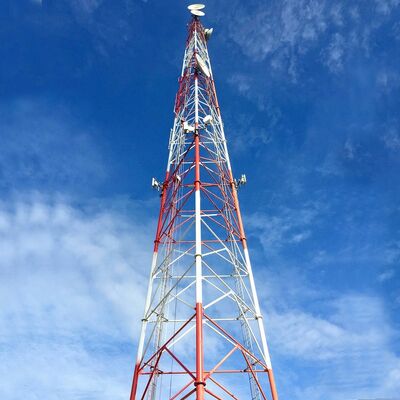

Torre Tubular de Aço de 27M com 3 Pernas e Graus de Aço ASTM A36 e A572 Gr50 para Torres de Comunicação de Telecomunicações e Micro-ondas

Somos especializados em projetar e fabricar torres de aço personalizadas para aplicações de telecomunicações, monitoramento, observação e segurança. Abaixo estão as informações detalhadas do produto:

1. Detalhes Chave:
Local de Origem: Hebei, China (Continente); Nome da Marca: Jaoyao ou OEM; Número do Modelo: Torre de Telecomunicações
Tratamento de superfície: Galvanizado por imersão a quente ou pintado.
2. Embalagem e Entrega:
Detalhes da embalagem: A torre de telecomunicações será embalada com cintas galvanizadas conforme os requisitos do cliente.
Entrega: Enviado em 20 dias após o pagamento do porto de Tianjin
Membros da torre: Uma torre de aço é separada em vários feixes.
Parafusos: O material de embalagem é saco de nylon robusto ou tambor de aço.
3. Dados Técnicos

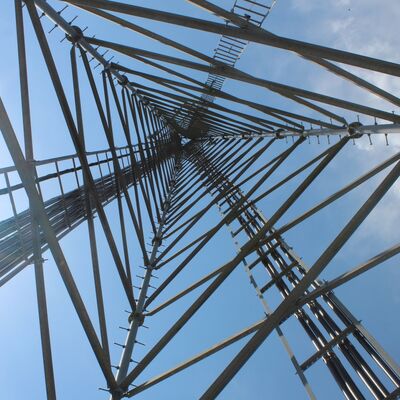

Qual é a estrutura em treliça da torre tubular de aço de 3 pernas?

A estrutura em treliça de uma torre tubular de aço de 3 pernas é uma estrutura semelhante a uma treliça que conecta as três pernas tubulares verticais da torre. Composta por tubos de aço ocos menores (consistentes com o material da perna principal, por exemplo, tubos de aço sem costura/soldados), esses membros de treliça formam conexões horizontais e diagonais cruzadas entre as três pernas, criando um padrão triangular semelhante a uma teia em toda a altura da torre. Essa estrutura funciona em conjunto com o design cônico da torre (mais larga na base, mais estreita no topo) para distribuir cargas verticais (peso da torre, peso do equipamento) e forças laterais (vento, atividade sísmica) uniformemente pelas três pernas. A treliça tubular não apenas aumenta a rigidez e a estabilidade estrutural, mas também otimiza o desempenho aerodinâmico — reduzindo o arrasto do vento em 30% em comparação com estruturas de treliça de aço angular tradicionais — tornando a torre altamente adaptável a ambientes hostis ou com ventos fortes. Além disso, o uso de membros tubulares garante que a estrutura seja leve, mantendo alta capacidade de carga.

Como montar o disco de MW na torre tubular de aço de 3 pernas?

A montagem de um disco de micro-ondas (MW) em uma torre tubular de aço de 3 pernas segue um processo seguro e padronizado alinhado com o projeto estrutural da torre e as normas do setor:

1. Verificação Pré-instalação: Confirme a capacidade de carga da torre (conforme as normas TIA-222-G e GB 50017) para garantir que ela possa suportar o disco de MW, o hardware de montagem e as cargas associadas. Inspecione os suportes de antena pré-instalados da torre (acessórios integrados) quanto à integridade estrutural.
2. Preparação do Suporte: Use os suportes de antena dedicados da torre (ou suportes fabricados sob medida compatíveis com a treliça tubular) e fixe-os às pernas principais da torre ou às treliças usando parafusos de alta resistência Grau 8.8 (ISO 898). Certifique-se de que os suportes estejam alinhados com o caminho de comunicação ponto a ponto pretendido e apertados ao torque especificado.
3. Elevação e Posicionamento do Disco: Empregue guindastes ou equipamentos de elevação especializados para içar o disco de MW até a altura alvo (geralmente perto das seções superiores da torre ou em uma plataforma de manutenção). Ajuste o azimute e a elevação do disco para alinhá-lo com o ponto final de recepção/transmissão, usando ferramentas de alinhamento a laser para precisão.
4. Fixação Segura: Fixe o disco de MW aos suportes montados usando hardware compatível, garantindo uma conexão firme e sem folgas. Verifique novamente o torque dos parafusos com ferramentas calibradas para cumprir as normas de soldagem e fixação AWS D1.1.
5. Roteamento de Cabos: Passe os cabos de sinal e energia do disco através dos sistemas de gerenciamento de cabos integrados da torre (ou ao longo de caminhos protegidos na estrutura da treliça) para evitar exposição a danos ambientais. Certifique-se de que os cabos estejam devidamente isolados e à prova d'água nos pontos de conexão.
6. Inspeção Final: Realize uma verificação visual do disco, suportes e conexões para confirmar a estabilidade. Teste a transmissão de sinal para verificar o alinhamento e a funcionalidade. Cumpra os protocolos de segurança (por exemplo, proteção contra quedas para trabalhadores) durante toda a instalação.

Estrutura principal da torre tubular de aço de 3 pernas?

A estrutura principal de uma torre tubular de aço de 3 pernas é um sistema autoportante com estrutura triangular projetado para estabilidade, capacidade de carga e eficiência aerodinâmica, consistindo em três componentes principais:

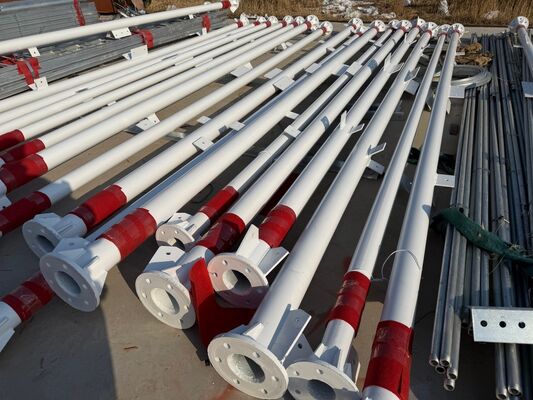

• Três Pernas Tubulares Verticais: Os elementos primários de suporte de carga, feitos de tubos de aço sem costura ou soldados (em conformidade com as normas Q345B/ASTM A500). Dispostas em uma configuração triangular, essas pernas transferem o peso total da torre (incluindo equipamentos e cargas ambientais) para a fundação.
• Treliças Tubulares: Tubos de aço ocos menores que conectam as três pernas principais horizontal e diagonalmente. Este sistema de treliça cruzada distribui as cargas uniformemente, aumenta a rigidez estrutural e reduz a resistência ao vento, formando o padrão de treliça característico da torre.
• Estrutura Cônica e Conexões de Flange: A torre estreita gradualmente da base para o topo (base mais larga, topo mais estreito) para otimizar a resistência contra ventos fortes (até 200 km/h) e terremotos. Os segmentos da torre são unidos por flanges aparafusados de alta resistência, garantindo montagem segura e reduzindo riscos de manutenção.

Esses componentes formam a espinha dorsal estrutural, com acessórios integrados (por exemplo, plataformas, escadas) adicionando suporte funcional sem comprometer a integridade da estrutura principal.

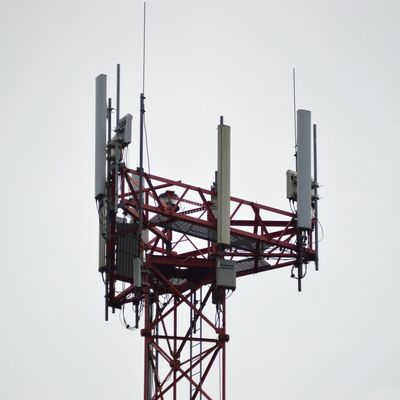

Plataforma, escada

A. Plataforma

• Propósito: Serve como uma área de trabalho elevada e estável para instalar, manter ou inspecionar discos de MW, antenas, sensores ou outros equipamentos. Também fornece um ponto de descanso seguro para os trabalhadores durante o acesso à torre.
• Recursos de Projeto: Fabricada em aço galvanizado (conforme ASTM A123 para resistência à corrosão) e integrada à estrutura da treliça em alturas especificadas. Equipado com grades de segurança para evitar quedas e superfícies antiderrapantes para estabilidade do trabalhador. Projetado para suportar o peso de trabalhadores, ferramentas e equipamentos, alinhado com a capacidade de carga geral da torre. Pode incluir escotilhas de acesso para fácil movimentação entre as seções da torre.
• Vantagem Chave: Posicionado estrategicamente perto dos pontos de montagem do equipamento para otimizar as tarefas de manutenção, aumentando a eficiência operacional.

B. Escada

• Propósito: Um sistema de acesso de segurança dedicado que permite aos trabalhadores subir na torre para alcançar plataformas, equipamentos ou seções superiores para instalação, inspeção ou reparos.
• Recursos de Projeto: Construída em aço galvanizado para durabilidade e resistência à corrosão, com degraus espaçados uniformemente (conforme normas de segurança do setor) para escalada confortável. Equipado com mecanismos anti-queda (por exemplo, guias de cabo para cintos de segurança) para minimizar riscos de queda — consistente com a especificação de projeto de "escada anti-queda" da torre. Fixada verticalmente às pernas principais ou treliças, garantindo um caminho seguro e estável.
• Conformidade: Projetado em conformidade com regulamentos de segurança e normas de projeto de torres (por exemplo, TIA-222-G, GB 50017), priorizando a proteção do trabalhador durante o acesso vertical.

Juntos, a plataforma e a escada aumentam a usabilidade da torre, permitindo acesso seguro e eficiente a equipamentos em alta altitude, apoiando a operação e manutenção contínuas, ao mesmo tempo em que cumprem os requisitos de segurança e durabilidade do setor.

Por favor, clique aqui para mais informações!!!

Visitas de clientes

Montagem,Teste de Torre de Aço Galvanizado

Certificações

Por favor, clique aqui para mais informações!!!

Tipos de produtos personalizados e vantagens

Torre Autoportante 
A torre autoportante geralmente é de 3 ou 4 pernas, e seu material é tubo de aço ou aço angular. Quanto à conexão, a torre tubular é conectada por flange, e a torre de aço angular é conectada por porcas e parafusos. 
Características: 
1. Pequeno coeficiente de carga de vento, forte resistência ao vento. 
2. Economiza recursos terrestres, localização conveniente. 
Transporte e instalação convenientes. 

Torre de Tubo de Aço
A torre de tubo refere-se a uma estrutura de aço alta autoportante com uma coluna de torre feita de tubos de aço e uma seção de corpo de torre em forma triangular. Suas principais características são que as três colunas da torre de tubo são feitas de tubos de aço e a seção do corpo da torre é em forma triangular, que é uma estrutura de aço alta diferente do aço angular.

Torre Monopolo 
A torre de tubo único, também chamada de torre monopolo, é um tipo comumente usado, com aparência bonita, cobrindo uma pequena área de 9 a 18 metros quadrados, econômica e adotada pela maioria das construções. O corpo da torre adota uma seção mais razoável, que é conectada através de parafusos de alta resistência. Possui características de fácil instalação e pode se adaptar a uma variedade de locais de campo complicados. 

Torre Estaiada 
A torre estaiada tem uma aparência nova e sua maior característica é o reforço com o uso de cabos de aço. A torre estaiada é um tipo comum de torre de comunicação que é econômica e prática. É mais leve e barata que as outras. É muito adequada para áreas geográficas amplas. 

Torre de Vigilância
A torre de vigilância é um edifício multifuncional usado principalmente para observar o ambiente circundante e desempenha um papel importante em vários campos. Seu design enfatiza a harmonia e a unidade com o ambiente natural, e o estilo arquitetônico geralmente é coordenado com o ambiente circundante. As torres de observação são geralmente compostas por corpos de torre, plataformas, torres e escadas, com estruturas compactas e duráveis.

Torre Camuflada em Árvore
A Torre Camuflada em Árvore é também um tipo de árvore artificial de torre biónica, com uma base como uma real, mais o design meticuloso, quando colocada entre as árvores reais em áreas turísticas, parques e praças, será parte da natureza. 
Características: 
1. Estrutura requintada e aparência deslumbrante. 
2. Forte estabilidade estrutural e longa vida útil. 
3. Pequena área coberta e grande efeito econômico.
