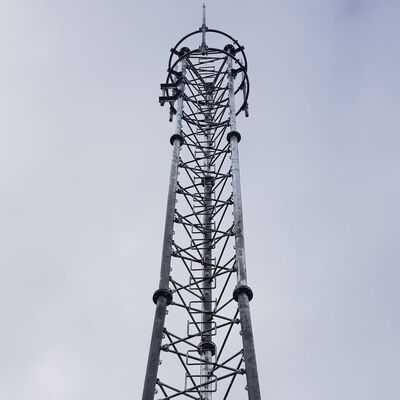

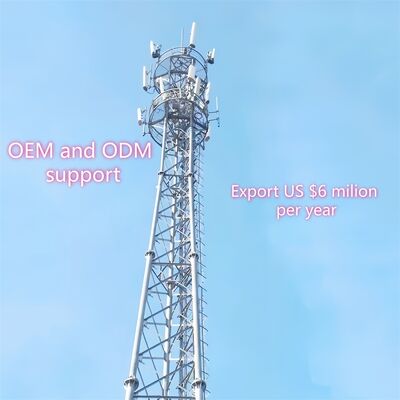

A torre de aço tubular equipada com 3 pernas autossuficiente galvanizou o mastro das telecomunicações apropriado para uma comunicação exterior da micro-ondas de 5G 4G

Somos especializados em projetar e fabricar torres de aço personalizadas para aplicações de telecomunicações, monitoramento, observação e segurança.Abaixo estão as informações detalhadas do produto:

1. detalhes principais:
Local de Origem: Hebei, China (Continente); Marca: Jaoyao ou OEM; Número de modelo: torre de telecomunicações
Tratamento de superfície: Galvanizado por imersão a quente ou pintado.
2.Embalagem e entrega:
Detalhes da embalagem: A torre de telecomunicações será empacotada com cintas galvanizadas conforme a necessidade do cliente.
Entregar:Enviado em 20 dias após o pagamento do porto de Tianjin
Membros da torre: Uma torre de aço é separada em vários pacotes.
Parafusos: O material de embalagem é um saco de náilon robusto ou um tambor de aço.
3. Dados Técnicos

Qual é a estrutura treliça da torre tubular de aço de 3 pernas?

A estrutura treliçada de uma torre tubular de aço de três pernas é uma estrutura semelhante a uma treliça que conecta as três pernas tubulares verticais da torre. Compostos por tubos de aço ocos menores (consistentes com o material da perna principal, por exemplo, tubos de aço sem costura/soldados), esses membros de treliça formam conexões horizontais e diagonais cruzadas entre as três pernas, criando um padrão triangular semelhante a uma teia em toda a altura da torre. Esta estrutura funciona em conjunto com o design cônico da torre (mais larga na base, mais estreita no topo) para distribuir cargas verticais (peso da torre, peso do equipamento) e forças laterais (vento, atividade sísmica) uniformemente pelas três pernas. A estrutura tubular não só melhora a rigidez e estabilidade estrutural, mas também otimiza o desempenho aerodinâmico – reduzindo o arrasto do vento em 30% em comparação com as estruturas tradicionais de treliça de aço angular – tornando a torre altamente adaptável a ambientes adversos ou com muito vento. Além disso, o uso de elementos tubulares garante que a estrutura seja leve, mantendo ao mesmo tempo alta capacidade de carga.

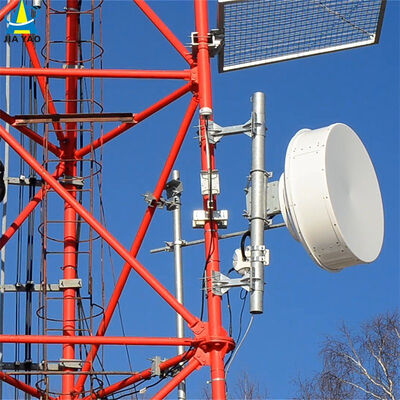

Como montar a antena MW na torre tubular de aço de 3 pernas?

A montagem de uma antena parabólica de micro-ondas (MW) em uma torre tubular de aço de três pernas segue um processo seguro e padronizado, alinhado ao projeto estrutural da torre e aos padrões da indústria:

1. Verificação de pré-instalação: Confirme a capacidade de carga da torre (de acordo com os padrões TIA-222-G e GB 50017) para garantir que ela possa suportar a antena MW, o hardware de montagem e as cargas associadas. Inspecione os suportes de antena pré-instalados da torre (acessórios integrados) quanto à integridade estrutural.
2. Preparação do suporte: Use os suportes de antena dedicados da torre (ou suportes fabricados sob medida compatíveis com a treliça tubular) e fixe-os nas pernas principais da torre ou treliças usando parafusos de alta resistência Grau 8.8 (ISO 898). Certifique-se de que os suportes estejam alinhados com o caminho de comunicação ponto a ponto pretendido e apertados com o torque especificado.
3. Levantamento e Posicionamento de Pratos: Empregue guindastes ou equipamento de elevação especializado para içar a antena MW até a altura alvo (normalmente perto das seções superiores da torre ou em uma plataforma de manutenção). Ajuste o azimute e a elevação da antena para alinhar com o ponto final de recepção/transmissão, usando ferramentas de alinhamento a laser para precisão.
4. Fixação segura: Fixe a antena MW aos suportes montados usando hardware compatível, garantindo uma conexão firme e sem oscilações. Verifique novamente o torque do parafuso com ferramentas calibradas para cumprir os padrões de soldagem e fixação AWS D1.1.

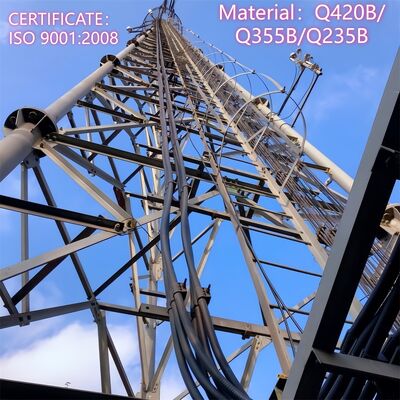

5. Roteamento de cabos: Passe os cabos de sinal e alimentação da antena através dos sistemas integrados de gerenciamento de cabos da torre (ou ao longo de caminhos protegidos na estrutura treliçada) para evitar exposição a danos ambientais. Certifique-se de que os cabos estejam devidamente isolados e impermeabilizados nos pontos de conexão.
6. Inspeção Final: Faça uma verificação visual do prato, dos suportes e das conexões para confirmar a estabilidade. Teste a transmissão do sinal para verificar o alinhamento e a funcionalidade. Siga os protocolos de segurança (por exemplo, proteção contra quedas para trabalhadores) durante toda a instalação.

Estrutura principal de torre tubular de aço de 3 pernas?

A estrutura principal de uma torre tubular de aço de 3 pernas é um sistema autoportante de estrutura triangular projetado para estabilidade, suporte de carga e eficiência aerodinâmica, consistindo em três componentes principais:

• Três pernas tubulares verticais: Os elementos primários de suporte de carga, feitos de tubos de aço sem costura ou soldados (em conformidade com as normas Q345B/ASTM A500). Dispostas em configuração triangular, essas pernas transferem o peso total da torre (incluindo equipamentos e cargas ambientais) para a fundação.
• Treliças Tubulares: Tubos de aço ocos menores que conectam as três pernas principais horizontal e diagonalmente. Este sistema de treliça cruzada distribui as cargas uniformemente, aumenta a rigidez estrutural e reduz a resistência ao vento, formando o padrão de treliça característico da torre.

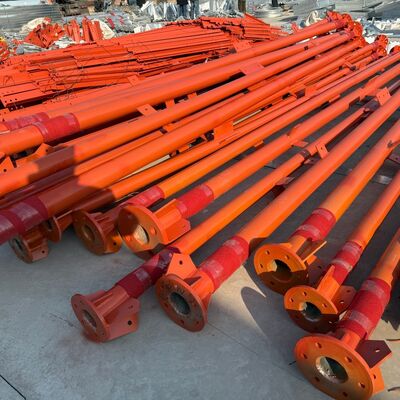

• Conexões de estrutura cônica e flange: A torre estreita-se gradualmente da base ao topo (base mais larga, topo mais estreito) para optimizar a resistência contra ventos fortes (até 200km/h) e terramotos. Os segmentos da torre são unidos através de flanges aparafusados ​​de alta resistência, garantindo uma montagem segura e reduzindo os riscos de manutenção.

Estes componentes formam a espinha dorsal estrutural, com acessórios integrados (por exemplo, plataformas, escadas) acrescentando suporte funcional sem comprometer a integridade da estrutura principal.

Plataforma, escada

A. Plataforma

• Propósito: Serve como um espaço de trabalho elevado e estável para instalação, manutenção ou inspeção de antenas, antenas, sensores ou outros equipamentos MW. Também fornece um ponto de descanso seguro para os trabalhadores durante o acesso à torre.
• Recursos de projeto: Fabricado em aço galvanizado (conforme ASTM A123 para resistência à corrosão) e integrado na estrutura treliçada em alturas especificadas. Equipado com grades de segurança para evitar quedas e superfícies antiderrapantes para estabilidade do trabalhador. Projetado para suportar o peso dos trabalhadores, ferramentas e equipamentos, alinhando-se com a capacidade geral de carga da torre. Pode incluir escotilhas de acesso para facilitar a movimentação entre as seções da torre.
• Vantagem Principal: Posicionado estrategicamente próximo aos pontos de montagem dos equipamentos para agilizar as tarefas de manutenção, aumentando a eficiência operacional.

Bexiga

• Propósito: Um sistema de acesso de segurança dedicado que permite aos trabalhadores subir na torre para alcançar plataformas, equipamentos ou seções superiores para instalação, inspeção ou reparos.
• Recursos de projeto: Construído em aço galvanizado para durabilidade e resistência à corrosão, com degraus uniformemente espaçados (de acordo com os padrões de segurança da indústria) para uma escalada confortável. Equipado com mecanismos anti-queda (por exemplo, guias de cabos para cintos de segurança) para minimizar os riscos de queda – consistente com a especificação de projeto de “escada anti-queda” da torre. Fixado verticalmente às pernas principais ou treliças, garantindo um caminho seguro e estável.
• Conformidade: Projetado de acordo com as normas de segurança e padrões de projeto de torres (por exemplo, TIA-222-G, GB 50017), priorizando a proteção do trabalhador durante o acesso vertical.

Juntas, a plataforma e a escada melhoram a usabilidade da torre, permitindo acesso seguro e eficiente a equipamentos de alta altitude, apoiando a operação e manutenção contínuas, ao mesmo tempo em que atendem aos requisitos de segurança e durabilidade da indústria.

Por favor clique aqui para mais informações!!!

Visitas de clientes

Montagem,Teste de torre de aço galvanizado

Certificações

Por favor clique aqui para mais informações!!!

Tipos de produtos personalizados e vantagens

Torre Autoportante 
A torre autoportante geralmente tem 3 ou 4 pernas e seu material é tubo de aço ou cantoneira de aço. Quanto à conexão, a torre tubular é conectada por flange e a torre angular de aço é conectada por porcas e parafusos.
Características:
1. Pequeno coeficiente de carga de vento, forte resistência ao vento.
2. Economize recursos terrestres, localização conveniente.
Transporte e instalação convenientes.

Torre de aço tubular

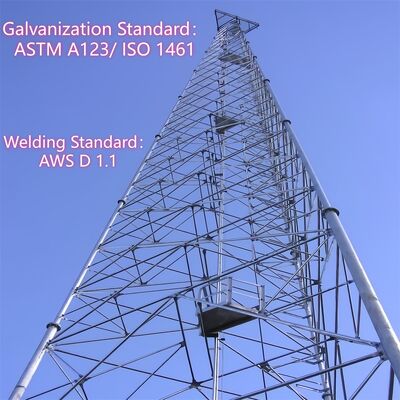

A torre tubular refere-se a uma estrutura de aço autoportante de alto nível com uma coluna de torre feita de tubos de aço e uma seção do corpo da torre em formato triangular. Suas principais características são que a coluna da torre de três tubos é feita de tubos de aço e a seção do corpo da torre tem formato triangular, que é uma estrutura de aço alta diferente da cantoneira de aço.

Torre Monopólo 
A torre de tubo único, também chamada de torre monopolo, é um tipo comumente usado, com bela aparência, cobrindo uma pequena área de 9 a 18 metros quadrados, é econômica e é adotada pela maioria das construções. O corpo da torre adota uma seção mais razoável, que é conectada através de um parafuso de alta resistência. Possui características de fácil instalação e pode se adaptar a uma variedade de locais de campo complicados.

Torre Estaiada 
A torre estaiada tem uma aparência inovadora e sua maior característica é reforçada com o uso de arame de aço. A torre estaiada é um tipo comum de torre de comunicação econômica e prática. É mais leve e mais barato que os outros. É muito adequado para áreas geográficas amplas.

Torre de Guarda
A torre de vigia é um edifício multifuncional utilizado principalmente para a observação do ambiente envolvente e que desempenha um papel importante em múltiplos domínios. Seu design enfatiza a harmonia e a unidade com o ambiente natural, e o estilo arquitetônico costuma ser coordenado com o ambiente envolvente. As torres de observação são geralmente compostas por corpos de torres, plataformas, torres e escadas, com estruturas compactas e duráveis.

Torre de árvore camuflada
A Torre da Árvore Camuflada também é uma espécie de árvore artificial da Torre da Árvore Biônica, na base como uma real, além do design meticuloso, quando colocada entre as árvores reais em áreas turísticas, parques e praças, fará parte da natureza.
Características:
1. Estrutura requintada e aparência linda.
2. Forte estabilidade estrutural e longa vida útil.
3. Pequena cobertura de área e grande efeito econômico.

Nossos serviços

JIAYAO CO., LTD. é um fabricante profissional de torres de telecomunicações e aprovado pela ISO9001. Temos o compromisso de fornecer aos clientes as soluções mais otimizadas e a melhor torre de comunicação. Muitos produtos foram exportados para EUA, Europa e outros 55 países diferentes.
Somos especializados em projetar e fabricar torres angulares de aço, torres tubulares de aço, torres monopolo, torres de pinheiros, torres estaiadas e torres de guarda. Nossos departamentos incluem departamentos de design, P&D, inspeção, laboratório, controle de qualidade, galvanização e torre de aço. Nossas matérias-primas vêm de siderúrgicas famosas na China: Grupo HBIS, Grupo Baowu Steel, Grupo Shougang.
​

Se precisar, receberemos você 24 horas por dia!
