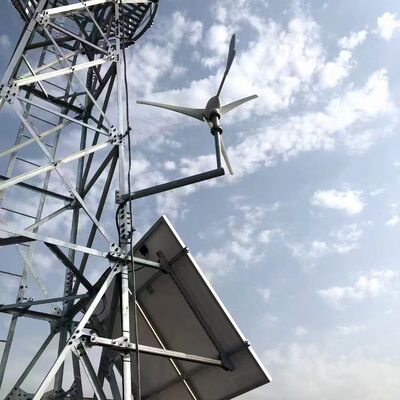

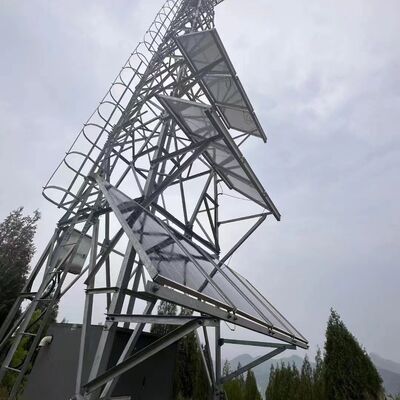

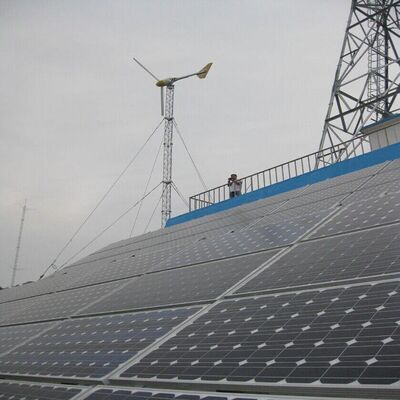

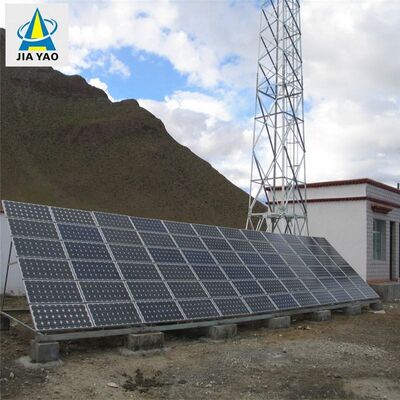

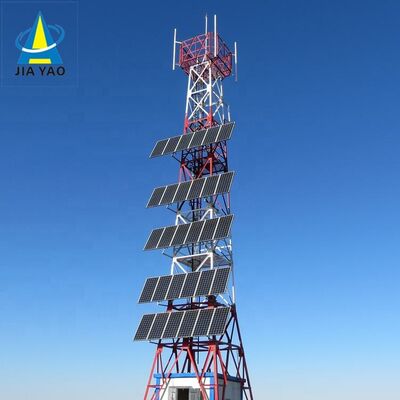

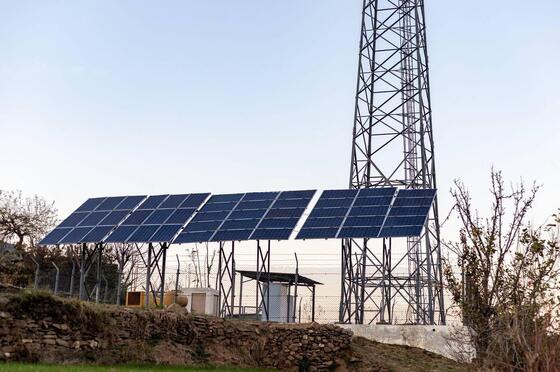

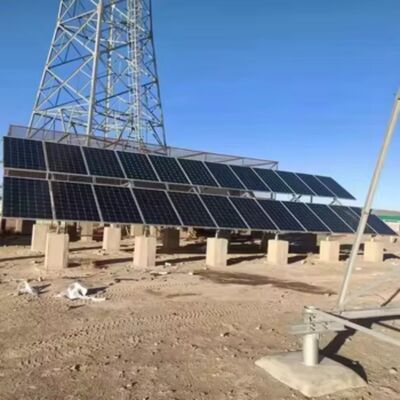

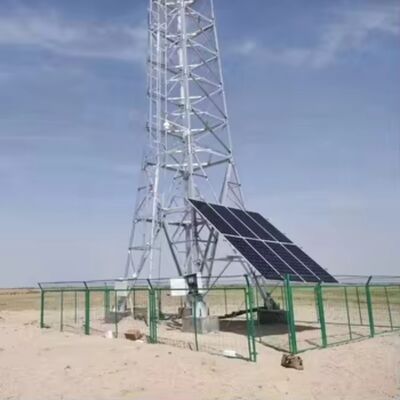

15 22 38M Torre de telecomunicações de treliça solar angular fora da rede com 4 pernas com aço galvanizado e bateria reserva para comunicação de emergência

JIAYAO CO., TAMPA

Torre de treliça de aço angular de 4 pernasé uma estrutura independente de aço de alta resistência projetada para suporte de infraestrutura crítica. Caracterizado por sua estrutura quadrada de quatro pernas e conexões de treliça cruzada, ele serve como uma espinha dorsal confiável para comunicação, transmissão de energia e outras aplicações industriais em todo o mundo. Ao contrário das torres estaiadas que dependem de fios externos para estabilidade, este projeto autossustentável é independente, tornando-o adaptável a diversos ambientes, desde áreas urbanas até regiões remotas.

Como pedra angular da infraestrutura moderna, a torre angular de treliça de aço de 4 pernas combina durabilidade, versatilidade e praticidade para atender às crescentes demandas dos setores de comunicação, energia e vigilância. Seu design maduro e desempenho confiável fazem dele a escolha preferida para projetos em todo o mundo.

Descrição do produto

Detalhes da embalagem:A torre de telecomunicações será empacotada com cintas galvanizadas conforme a necessidade do cliente.

Entregar:Enviado em 20 dias após o pagamento do porto de Tianjin

Membros da Torre:Uma torre de aço é separada em vários pacotes.

Parafusos:Saco Pacrum.lon ou aço

Somos especializados em projetar e fabricar torres de aço personalizadas para aplicações de telecomunicações, monitoramento, observação e segurança.Abaixo estão as informações detalhadas do produto:

Qual é a estrutura treliçada de uma torre de aço angular de 4 pernas?

A estrutura treliçada de uma torre de aço angular de 4 pernas é uma estrutura cruzada em forma de treliça que conecta as quatro pernas de aço angulares verticais da torre. Composto por membros de aço interconectados (normalmente aço angular ou barras treliçadas), ele forma um padrão semelhante a uma teia que distribui cargas - incluindo o próprio peso da torre, peso do equipamento, vento, forças sísmicas e cargas de gelo - uniformemente em todas as quatro pernas. Esta estrutura está integrada em toda a altura da torre, complementando o design cônico da torre (mais larga na base, mais estreita no topo) para melhorar a integridade e estabilidade estrutural. A configuração em treliça equilibra alta resistência com desempenho leve, minimizando o uso de material e maximizando a capacidade de carga e a resistência a condições ambientais extremas. Também facilita o fluxo de ar, reduzindo a resistência do vento e melhorando ainda mais a estabilidade geral da torre.

Como montar a antena MW na torre angular de aço de 4 pernas?​

A montagem de uma antena parabólica de micro-ondas (MW) em uma torre angular de aço de 4 pernas segue um processo sistemático e em conformidade com a segurança:

1. Preparação de pré-instalação: Verifique a capacidade de carga da torre para garantir que ela possa suportar o peso da antena MW (incluindo a antena, o suporte de montagem e as ferragens associadas). Verifique se o projeto da torre está em conformidade com os padrões relevantes (por exemplo, TIA/EIA-222-G/F) para montagem do equipamento.
2. Instalação do suporte: Fixe suportes de antena/microondas dedicados (fornecidos com a torre ou fabricados sob medida) em pontos de montagem pré-designados no corpo da torre ou na plataforma do equipamento. Esses suportes são fixados com parafusos de alta resistência (em conformidade com a norma ISO 898 grau 6.8/8.8) para garantir uma conexão firme à estrutura treliçada ou às pernas da torre.
3. Levantamento e Posicionamento de Pratos: Use guindastes ou equipamento de elevação especializado para içar a antena MW até a altura alvo (normalmente nas seções superiores da torre ou em uma plataforma de equipamento dedicada). Certifique-se de que a antena esteja alinhada com o caminho de comunicação ponto a ponto pretendido (ajuste para azimute e elevação conforme necessário).
4. Protegendo o prato: Fixe a antena MW aos suportes pré-instalados usando ferragens compatíveis, apertando os parafusos no torque especificado com ferramentas calibradas. Certifique-se de que o prato esteja nivelado e estável, sem oscilações ou movimentos.
5. Roteamento e integração de cabos: Passe os cabos de sinal da antena pelas bandejas de cabos integradas da torre para protegê-los de danos ambientais. Conecte os cabos aos equipamentos apropriados (ex.: transmissores/receptores) na base da torre ou plataforma intermediária, garantindo isolamento e impermeabilização adequados.
6. Inspeção Final: Faça uma verificação visual para confirmar se a antena está montada com segurança, se os suportes estão intactos e se os cabos estão devidamente organizados. Teste a transmissão do sinal da antena para verificar o alinhamento e a funcionalidade, aderindo aos protocolos de segurança durante todo o processo.

Qual é a estrutura principal da torre angular de aço de 4 pernas?

A estrutura principal de uma torre angular de aço de 4 pernas é uma estrutura autoportante projetada para estabilidade e suporte de carga, composta por três componentes principais:

• Quatro pernas de aço em ângulo vertical: Os elementos primários de suporte de carga, feitos de aço estrutural de alta qualidade (por exemplo, Q235B, Q345B, Q420; em conformidade com ASTM A36/A572) e dispostos em uma configuração de base quadrada. Estas pernas transferem o peso total da torre (incluindo equipamentos e cargas ambientais) para a fundação.
• Conexões de treliça: Barras de aço cruzadas (barras angulares de aço ou treliçadas) que ligam as quatro pernas horizontalmente e diagonalmente. Este sistema de treliça distribui as cargas uniformemente por toda a estrutura, aumenta a rigidez e resiste às forças laterais (vento, atividade sísmica), formando o padrão de treliça característico da torre.
• Design de moldura cônica: A torre estreita-se gradualmente da base ao topo (mais larga na parte inferior, mais estreita no topo), otimizando a integridade estrutural ao concentrar o material onde as cargas são mais pesadas (na base) e reduzindo a resistência do vento em altitudes mais elevadas.

Elementos estruturais suplementares (por exemplo, plataformas de equipamentos, escadas de escalada e bandejas de cabos) são integrados na estrutura principal para apoiar a funcionalidade prática, mas as quatro pernas verticais e as conexões de treliça formam a espinha dorsal estrutural da torre.

Plataforma, escada de torre de aço angular de 4 pernas

A. Plataforma

• Propósito: Serve como um espaço de trabalho elevado e estável para instalação, manutenção ou inspeção de equipamentos (por exemplo, antenas parabólicas MW, antenas 5G, dispositivos de vigilância) e componentes de torre. Também fornece um ponto de descanso seguro para os trabalhadores durante a escalada.
• Recursos de projeto: Normalmente feito de aço galvanizado (em conformidade com ASTM A123/ISO 1461 para resistência à corrosão) e integrado na estrutura treliçada da torre em alturas especificadas. As plataformas podem incluir grades de segurança, superfícies antiderrapantes e escotilhas de acesso para garantir a segurança do trabalhador. Eles são projetados para suportar o peso dos trabalhadores, ferramentas e equipamentos, alinhando-se com a capacidade geral de carga da torre.
• Personalização: Pode ser adicionado em diversas alturas com base nas necessidades do projeto (por exemplo, próximo a pontos de montagem de antena ou torre média para manutenção).

Bexiga

• Propósito: Um sistema de acesso de segurança dedicado que permite aos trabalhadores subir na torre para alcançar plataformas, equipamentos ou seções superiores para instalação, inspeção ou reparos.
• Recursos de projeto: Construído em aço galvanizado para durabilidade e resistência à corrosão, com degraus uniformemente espaçados (de acordo com os padrões de segurança da indústria) para uma escalada confortável. Os principais recursos de segurança incluem corrimãos, sistemas anti-queda (por exemplo, guias de cabos para chicotes) e, às vezes, gaiolas para evitar quedas. A escada é fixada verticalmente às pernas da torre ou à treliça, garantindo um caminho seguro e estável.
• Conformidade: Projetado de acordo com regulamentos de segurança e padrões da indústria (por exemplo, TIA/EIA-222-G/F), priorizando a proteção do trabalhador durante o acesso vertical.

Juntas, a plataforma e a escada melhoram a usabilidade da torre, permitindo acesso seguro e eficiente a equipamentos e componentes em grandes altitudes, apoiando a operação e manutenção contínuas.

​

Teste de torre de aço angular de galvanização

A galvanização é um tratamento de superfície vital para torres treliçadas de aço angulares de 4 pernas, proporcionando resistência à corrosão de longo prazo para suportar condições externas adversas e estender a vida útil da torre para mais de 20 anos. Abaixo está uma visão geral simplificada de seus testes de galvanização:

1. Objetivos principais do teste

• Garanta espessura de revestimento suficiente para proteção durável contra corrosão.
• Verifique a uniformidade e a forte adesão do revestimento de zinco (evita descamação/descamação).
• Verifique se não há defeitos críticos (por exemplo, aço descoberto, rachaduras, buracos).
• Cumprir com os padrões internacionais (ASTM A123, ISO 1461).

2. Principais métodos de teste (realizados pós-fábrica e pós-instalação)

• Espessura do revestimento: Utilizar medidores de espessura magnéticos (não destrutivos) ou micrômetros (destrutivos apenas para amostras); mínimo 85–120 μm (mais espesso para ambientes agressivos).
• Adesão: Teste de curvatura (180°), teste de martelo ou teste de hachura com faca – não é permitido desprendimento do revestimento.
• Inspeção Visual: Verifique se há aço descoberto, rachaduras, acúmulo irregular de zinco ou contaminação; irregularidades menores são aceitáveis ​​se não tiverem impacto.
• Resistência à corrosão: Teste de névoa salina (ASTM B117/ISO 9227) por 100–500 horas (resiste à ferrugem vermelha); exposição de campo opcional de longo prazo.
• Análise Química Opcional: AAS/XRF para confirmar ≥98% de pureza do zinco e detectar impurezas.

3. Padrões de Conformidade

Siga a ASTM (A123, B117, A572), ISO (1461, 9227, 898), códigos de projeto de torre (TIA/EIA-222-G/F) e regulamentações locais.

4. Verificações pontuais pós-instalação

• Meça novamente a espessura em juntas críticas.
• Inspecione quanto a danos (arranhões, amassados) e retoque com tinta rica em zinco, se necessário.
• Verifique a integridade do revestimento nos furos dos parafusos e nas áreas de alto desgaste.

Esses testes garantem a confiabilidade do revestimento galvanizado, apoiando o desempenho da torre em aplicações de infraestrutura.

Por favor clique aqui para mais informações!!!!!!

Embalagem e envio

Certificados

​Por favor clique aqui para mais informações!!!!!!

Tipos de produtos personalizados e vantagens

Torre Autoportante 
A torre autoportante geralmente é uma torre de 3 ou 4 pernas, e seu material é tubo de aço ou cantoneira de aço. Quanto à conexão, a torre tubular é conectada por flange e a torre angular de aço é conectada por porcas e parafusos.
Características:
1. Pequeno coeficiente de carga de vento, forte resistência ao vento.
2. Economize recursos terrestres, localização conveniente.
Transporte e instalação convenientes.

Torre de aço tubular
A torre tubular refere-se a uma estrutura de aço autoportante de alto nível com uma coluna de torre feita de tubos de aço e uma seção do corpo da torre em formato triangular. Suas principais características são que a coluna da torre de três tubos é feita de tubos de aço e a seção do corpo da torre tem formato triangular, que é uma estrutura de aço alta diferente da cantoneira de aço.

Torre Monopólo

A torre monopolo, é um tipo comumente utilizado, com bela aparência, cobrindo uma pequena área de 9 a 18 metros quadrados, econômica, e é adotada pela maioria das construções. O corpo da torre adota uma seção mais razoável, que é conectada através de parafuso ou sobreposição de alta resistência (conexão deslizante). Possui características de fácil instalação e pode se adaptar a uma variedade de locais de campo complicados.

Torre Estaiada 
A torre estaiada tem uma aparência inovadora e sua maior característica é reforçada com o uso de arame de aço. A torre estaiada é um tipo comum de torre de comunicação econômica e prática. É mais leve e mais barato que os outros. É muito adequado para áreas geográficas amplas.

Torre de Guarda
A torre de vigia é um edifício multifuncional utilizado principalmente para observar o ambiente envolvente e desempenhando um papel importante em múltiplos domínios. Seu design enfatiza a harmonia e a unidade com o ambiente natural, e o estilo arquitetônico costuma ser coordenado com o ambiente circundante. As torres de observação são geralmente compostas por corpos de torres, plataformas, torres e escadas, com estruturas compactas e duráveis.

Torre de árvore camuflada
A Torre da Árvore Camuflada também é uma espécie de árvore artificial da Torre da Árvore Biônica, na base como uma real, além do design meticuloso, quando colocada entre as árvores reais em áreas turísticas, parques e praças, fará parte da natureza.
Características:
1. Estrutura requintada e aparência linda.
2. Forte estabilidade estrutural e longa vida útil.
3. Pequena cobertura de área e grande efeito econômico.

Nossos serviços

JIAYAO CO., LTD. é um fabricante profissional de torres de telecomunicações e aprovado pela ISO9001. Temos o compromisso de fornecer aos clientes as soluções mais otimizadas e a melhor torre de comunicação. Muitos produtos foram exportados para EUA, Europa e outros 55 países diferentes.
Somos especializados em projetar e fabricar torres angulares de aço, torres tubulares de aço, torres monopolo, torres de pinheiros, torres estaiadas e torres de guarda. Nossos departamentos incluem departamentos de design, P&D, inspeção, laboratório, controle de qualidade, galvanização e torre de aço. Nossas matérias-primas vêm de siderúrgicas famosas na China: Grupo HBIS, Grupo Baowu Steel, Grupo Shougang.
​

Se precisar, receberemos você 24 horas por dia!
