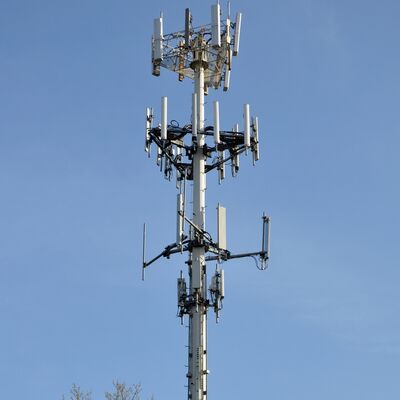

13 22 torre de comunicação Monopole integrada de 30 medidores da plataforma para o complexo do hospital
JIAYAO CO., LTD
Descrição do produto
1. detalhes principais:
Local de Origem: Hebei, China (Continente); Marca: Jaoyao ou OEM; Número de modelo: torre de telecomunicações
Tratamento de superfície: Galvanizado por imersão a quente ou pintado.
2.Embalagem e entrega:
Detalhes da embalagem: A torre de telecomunicações será empacotada com cintas galvanizadas conforme a necessidade do cliente.
Entregar:Enviado em 20 dias após o pagamento do porto de Tianjin
Membros da torre: Uma torre de aço é separada em vários pacotes.
Parafusos: O material de embalagem é um saco de náilon robusto ou um tambor de aço.
3. Dados Técnicos
| Projeto |
| 1. Código de projeto |
ANSI/TIA-222-G/H/F, EN 1991-1-4 e EN 1993-3-1 |
| Estrutura em Aço |
| 2. Nota |
Aço suave |
Aço de alta resistência |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |

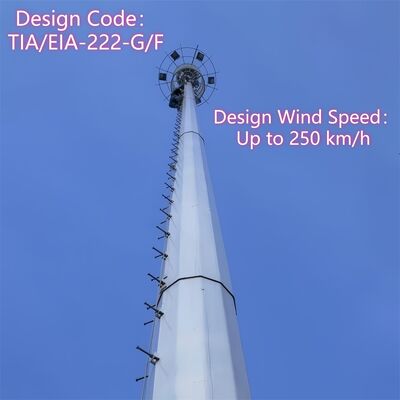

| 3. Projete a velocidade do vento |
Até 250 km/h |
| 4. Deflexão permitida |
0,5 ~1,0 graus na velocidade operacional |
| 5. Resistência à tensão (Mpa) |
360~510 |
470~630 |
| 6. Resistência ao escoamento (t≤16mm) (Mpa) |
355 |
235 |
| 7. Alongamento (%) |
20 |
24 |
| 8. Resistência ao impacto KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Parafusos e porcas |
| 9. Nota |
Grau 4,8, 6,8, 8,8 |
| 10. Padrões para propriedades mecânicas |
| 10.1 Parafusos |
ISO 898-1 |
| 10.2 Nozes |
ISO 898-2 |
| 10.3 Arruelas |
ISO 6507-1 |
| 11. Padrões para Dimensões |
| 11.1 Parafusos |
DIN7990, DIN931, DIN933 |
| 11.2 Nozes |
ISO4032, ISO4034 |
| 11.3 Arruelas |
DIN7989, DIN127B, ISO7091 |

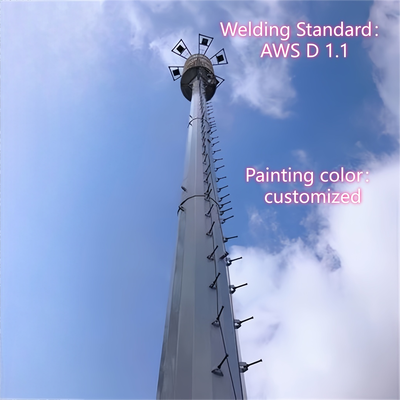

| Soldagem |
| 12. Método |
Soldagem por arco protegido com CO2 e soldagem por arco submerso (SAW) |
| 13. Padrão |
AWS D1.1 |
| Marcação |
| 14. Método de marcação dos membros |
Estampagem de Prensa Hidráulica |
| Galvanização |
| 15. Padrão de galvanização de perfis de aço |
ISO 1461 ou ASTM A123 |
| 16. Padrão de galvanização de parafusos e porcas |
ISO 1461 ou ASTM A153 |
| Teste |
| 17. Teste de fábrica |
Teste de tração, análise de elementos, teste Sharpy (teste de impacto), flexão a frio,
Teste de Preece, teste de martelo |
| Capacidade |
| 18. Capacidade Máxima de Produção |
50.000 TONELADAS por ano |
⇔Qual é o corpo principal da torre monopolo?
O corpo principal de uma torre monopolo é um único eixo sólido/semi-sólido autoportante que forma a estrutura central de suporte da torre, adaptada para uso urbano. É normalmente fabricado a partir de placas de aço laminadas de alta resistência (Q345B/ASTM A500 Grau B) e apresenta uma forma cilíndrica ou poligonal soldada (diâmetros de 0,5 a 2 m, dimensionados pela altura da torre) com um design cônico (ligeiramente mais estreito na parte superior) para otimizar a resistência à carga do vento (até 180 km/h). Sua altura varia de 10m a 60m (personalizável para microestações 5G ou hubs de comunicação urbana) e serve como estrutura de base para integração de todos os componentes auxiliares da torre monopolo.
⇔Qual é o Flange Inferior, Escada e Plataforma da torre monopolo?
1. Flange Inferior: É um componente de aço resistente soldado à base do eixo principal do monopolo, atuando como a conexão crítica entre o corpo da torre e a fundação de concreto. Fabricado em aço de alta resistência (combinando com o corpo principal) e tratado com processos anticorrosivos, alinha-se aos chumbadores da fundação para fixar a torre verticalmente e transferir todas as cargas estruturais e dos equipamentos para o solo, garantindo a estabilidade geral da torre.
2.Escada: É uma escada de escalada interna integrada ao eixo principal do monopolo, construída em aço galvanizado resistente à corrosão e equipada com um sistema profissional de prevenção de quedas. Exclusivamente para pessoal de manutenção certificado, fornece um caminho de acesso vertical seguro para inspeção de torres, instalação e reparo de equipamentos, e sua integridade é o foco principal da manutenção regular da torre.

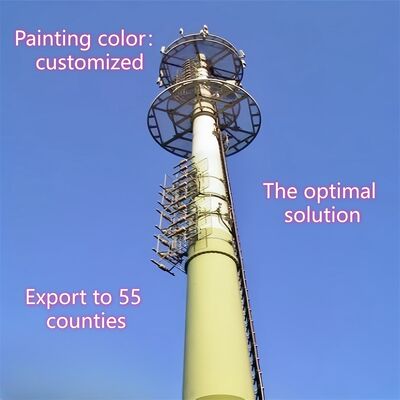

3.Plataforma: A torre monopolo é equipada com plataformas de aço compactas e integradas (personalizadas de acordo com as necessidades do projeto) montadas no eixo principal em alturas designadas. Fabricadas em aço galvanizado para maior durabilidade, estas plataformas servem como espaços de trabalho estáveis para instalação, manutenção e inspeção de equipamentos de telecomunicações (por exemplo, antenas 5G, dispositivos de micro-ondas) e equipamentos de vigilância. Projetados para se ajustarem ao tamanho ultracompacto do monopolo, eles maximizam a conveniência operacional sem comprometer o design urbano elegante e discreto da torre.

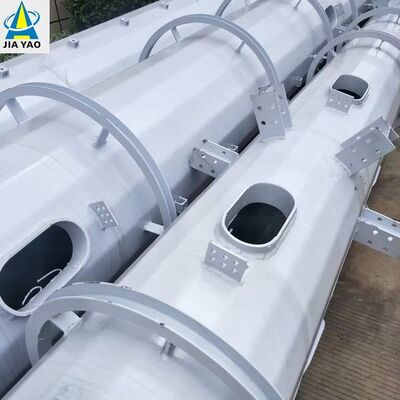

⇔Qual é o corpo principal da torre monopolo após a galvanização por imersão a quente?
Após a galvanização por imersão a quente, o corpo principal da torre monopolo continua sendo o núcleo único eixo de aço cilíndrico/poligonal (fabricado a partir de placas de aço laminadas de alta resistência Q345B/ASTM A500 Grau B) com um design cônico, e sua forma estrutural, dimensões e desempenho de suporte de carga são totalmente preservados. A principal mudança é que toda a superfície do aço é coberta com um revestimento de zinco denso e uniforme, em conformidade com a norma ASTM A123. Esta camada galvanizada forma uma barreira resistente à corrosão que protege eficazmente o substrato de aço dos poluentes urbanos, da humidade e da erosão ambiental exterior, prolongando a vida útil do corpo principal para mais de 25 anos. O corpo principal galvanizado também mantém a rigidez estrutural do eixo de aço original, e todas as juntas soldadas (em conformidade com AWS D1.1) são igualmente galvanizadas para garantir desempenho anticorrosivo consistente e integridade estrutural geral do corpo da torre.
