Torre 3 equipada com pernas destacável galvanizada por mergulho quente de 50M eficiente em termos de custos para telecomunicações da área de mineração

Torre 3 equipada com pernas destacável galvanizada por mergulho quente de 50M eficiente em termos de custos para telecomunicações da área de mineração

A torre de aço angular de 3 pernaspertence ao campo técnico de fabricação de equipamentos de comunicação, em particular refere-se a uma torre de comunicação sem fio triangular, compreende corpo de torre, pára-raios, corpo de torre é formado por volta de corpo de torre triangular, a base da torre do corpo de torre é fixada no chão, pára-raios se estende para fora do topo do corpo de torre, corpo de torre é o colo de corpo de torre de inclinação igual ou inclinação variável única, a seção transversal do corpo de torre é de aço angular, triângulo equilátero de estrutura de gabinete de barra transversal, o corpo de torre é fornecido com uma pluralidade de plataformas operacionais sequencialmente de cima para baixo. O modelo de utilidade revela que uma torre de comunicação sem fio triangular tem as vantagens de segurança e confiabilidade, além de estrutura simples.
Descrição do produto

O que é o corpo da torre de aço angular de 3 pernas?

O corpo de uma torre angular de aço de 3 pernas é a estrutura central de suporte da torre, caracterizada por uma configuração triangular. Consiste em três pernas verticais de aço (ou colunas) conectadas na parte superior, com membros de conexão angulares adicionais de aço ligando as pernas ao longo de toda a altura. Normalmente fabricado a partir de seções de aço galvanizado, o corpo é projetado para suportar com eficiência tanto cargas verticais (por exemplo, o peso das antenas, equipamentos e da própria torre) quanto cargas horizontais (por exemplo, vento, neve ou forças sísmicas). Seu design angular e estrutura triangular proporcionam estabilidade excepcional, mesmo em condições ambientais adversas, enquanto o aço galvanizado garante resistência à corrosão e durabilidade a longo prazo. O corpo serve como estrutura de suporte principal para montagem de equipamentos de comunicação, transmissão de energia ou vigilância.

O que é pé de torre de aço angular de 3 pernas?

O "pé" de uma torre de aço angular de três pernas refere-se à porção da base de cada perna vertical, que faz interface com a fundação da torre. É um componente crítico responsável por transferir todo o peso da torre e suas cargas (equipamentos, vento, etc.) para a fundação subjacente, garantindo que a estrutura esteja firmemente ancorada ao solo. Os pés são normalmente projetados com placas de conexão, parafusos ou pontos de ancoragem que se fixam firmemente ao concreto ou à fundação reforçada. Construídos em aço galvanizado de alta resistência (consistente com o corpo da torre), os pés são projetados para resistir a forças de cisalhamento, tensão e compressão, evitando que a torre se desloque ou tombe. O seu design é adaptado às condições geológicas do local, garantindo compatibilidade com a fundação para máxima estabilidade.

O que é escada e bandeja de cabos de torre de aço angular de 3 pernas?

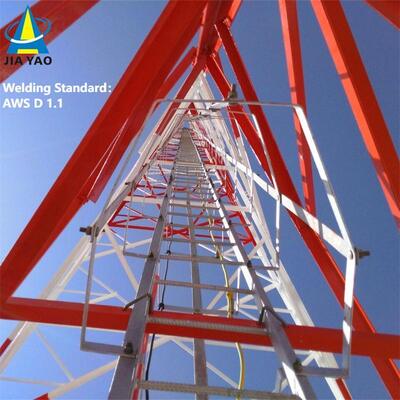

• Escada: Um componente de acesso de segurança instalado ao longo do corpo da torre, proporcionando um caminho seguro para os trabalhadores subirem até o topo (ou plataformas intermediárias) para instalação, manutenção ou inspeção. As escadas são normalmente feitas de aço galvanizado para resistência e resistência à corrosão, com degraus espaçados em intervalos padrão para uma escalada confortável. Eles podem incluir recursos de segurança, como corrimãos, sistemas anti-queda ou gaiolas para proteger os trabalhadores contra quedas.
• Bandeja de cabos: Canal ou bandeja estrutural montada no corpo da torre, projetada para organizar, suportar e proteger cabos (por exemplo, cabos de comunicação, cabos de energia ou fios de sinal) que passam entre a base da torre e o equipamento no topo. As bandejas de cabos mantêm os cabos arrumados, evitam emaranhados ou danos causados ​​por fatores ambientais (vento, chuva, radiação UV) e facilitam o acesso para manutenção. Como outros componentes da torre, eles geralmente são feitos de aço galvanizado para garantir durabilidade e compatibilidade com o projeto resistente à corrosão da torre. Juntos, a escada e a bandeja de cabos melhoram a funcionalidade da torre, permitindo acesso seguro e gerenciamento eficiente de cabos.

Como instalar torre de aço angular de 3 pernas?

A instalação de uma torre angular de aço de 3 pernas segue um processo sistemático e focado na segurança:

1. Levantamento do local e preparação da fundação: Primeiro, realize uma pesquisa detalhada do local para determinar a localização ideal, avaliar as condições geológicas e identificar possíveis restrições ambientais ou estruturais (por exemplo, velocidades do vento, atividade sísmica). Em seguida, construa uma fundação robusta (normalmente de concreto ou concreto armado) adaptada aos requisitos de peso e carga da torre. A fundação deve estar nivelada e firmemente ancorada ao solo para suportar os pés da torre.
2. Montagem de Componentes da Torre: Transportar componentes pré-fabricados (pernas de aço, elementos de conexão, escada, bandeja de cabos) até o local. Monte o corpo da torre triangular no local: alinhe as três pernas, fixe os membros angulares de conexão para formar a estrutura da torre e instale componentes auxiliares como a escada e a bandeja de cabos durante a montagem.
3. Ereção da Torre: Utilize guindastes ou equipamento de elevação especializado para elevar a torre montada (ou seções dela, para torres mais altas) até a posição vertical. Alinhe cuidadosamente os pés da torre com os pontos de ancoragem da fundação e fixe-os com parafusos ou âncoras para travar a torre no lugar.
4. Instalação de Equipamentos: Monte o equipamento pretendido (por exemplo, antenas, antenas parabólicas, linhas de transmissão de energia) na plataforma superior da torre ou em pontos de montagem designados. Passe os cabos pela bandeja de cabos pré-instalada, conectando o equipamento à base.
5. Controle de qualidade e verificações de segurança: Realizar rigorosas inspeções de qualidade para verificar a integridade estrutural da torre (por exemplo, aperto dos parafusos, alinhamento dos componentes, resistência à corrosão). Implemente protocolos de segurança em toda a instalação (por exemplo, proteção contra quedas para trabalhadores, testes de carga de equipamentos) para garantir a conformidade com os padrões da indústria. As verificações finais confirmam que a torre está estável, o equipamento está instalado corretamente e todos os sistemas funcionam conforme esperado.

Teste de torre de aço angular de galvanização.

A galvanização é um processo crítico para torres de aço angulares (como torres de aço angulares de 3 pernas), pois fornece resistência à corrosão e prolonga a vida útil da estrutura em ambientes externos agressivos (por exemplo, exposição ao vento, chuva, umidade e poluentes industriais). Para garantir que o revestimento galvanizado atenda aos padrões de qualidade e tenha o desempenho esperado, uma série de procedimentos de testes rigorosos são conduzidos. Abaixo está uma visão geral detalhada dos testes de galvanização para torres angulares de aço:

1. Objetivos principais dos testes de galvanização

Os principais objetivos do teste são verificar:

Espessura adequada do revestimento (para garantir proteção contra corrosão a longo prazo).

Uniformidade e adesão do revestimento de zinco (para evitar descamação ou descamação).

Livre de defeitos (por exemplo, rachaduras, buracos, manchas expostas ou acúmulo excessivo de zinco).

Resistência à corrosão (para confirmar se o revestimento pode suportar a degradação ambiental).

2. Principais métodos de teste para torres de aço angular galvanizado

Os testes normalmente são realizados em dois estágios: após a galvanização de fábrica (em componentes individuais, como pernas, membros de conexão ou degraus de escada) e pós-instalação (verificações pontuais na torre montada). Os métodos mais comuns incluem:

A. Medição da Espessura do Revestimento

A espessura do revestimento de zinco impacta diretamente a resistência à corrosão – uma camada muito fina falhará prematuramente, enquanto o excesso de espessura pode causar fragilidade ou mau ajuste dos componentes.

Padrões de teste: Está em conformidade com padrões internacionais como ASTM A123 (para galvanização por imersão a quente de aço estrutural) ou ISO 1461 (para revestimentos galvanizados por imersão a quente em artigos de ferro e aço).

Ferramentas de teste:

Medidor de espessura magnética: O método não destrutivo mais amplamente utilizado. Mede a distância entre uma sonda magnética e o substrato de aço, calculando a espessura do revestimento. As medições são feitas em vários pontos (por exemplo, 3 a 5 pontos por metro quadrado) em cada componente, com foco em áreas de alta tensão (por exemplo, juntas das pernas, furos de parafusos) e regiões de difícil revestimento.

Micrômetro (Destrutivo): Para verificação, uma pequena seção do componente pode ser cortada e a espessura do revestimento é medida diretamente com um micrômetro (usado apenas para testes de amostra, não para peças acabadas).

Critérios de aceitação: A espessura mínima típica varia de 85–120 μm (micrômetros) para componentes de aço estrutural, dependendo da espessura do aço e da aplicação (por exemplo, torres em áreas costeiras ou industriais podem exigir revestimentos mais espessos).

B. Teste de adesão (resistência de adesão)

Uma forte ligação entre o revestimento de zinco e o substrato de aço evita o descascamento durante o transporte, instalação ou exposição a tensões mecânicas (por exemplo, vibração induzida pelo vento).

Teste de Dobramento: Uma amostra de aço galvanizado (por exemplo, uma seção de aço angular) é dobrada 180° em torno de um mandril (diâmetro correspondente à espessura do aço). Após a dobra, o revestimento é inspecionado quanto a rachaduras, descamação ou separação do aço. Nenhum distanciamento visível é aceitável.

Teste do Martelo: Um martelo pesado (normalmente de 0,5 a 1 kg) é golpeado firmemente contra o revestimento em vários pontos. O revestimento não deve lascar, descascar ou levantar – apenas pequenas reentrâncias (sem expor o substrato de aço) são permitidas.

Teste de faca: Uma faca afiada e não serrilhada é usada para fazer um corte cruzado (padrão de grade) no revestimento. A fita adesiva é aplicada sobre o corte e retirada rapidamente; a remoção mínima do revestimento (se houver) é permitida.

C. Inspeção visual e de defeitos superficiais

A inspeção visual identifica falhas óbvias que comprometem a integridade do revestimento.

Procedimento: Inspecione cada componente galvanizado (e a torre montada) a olho nu ou com uma lupa (ampliação de 10x) para:

Pontos descobertos (aço exposto), buracos ou furos.

Rachaduras, bolhas ou acúmulo irregular de zinco (por exemplo, "escorre" ou "pinga" devido a galvanização inadequada).

Contaminação (por exemplo, óleo, sujeira ou camadas de óxido sob o revestimento).

Critérios de aceitação: Nenhum aço descoberto deve estar visível; pequenas irregularidades superficiais (por exemplo, pequenos nódulos de zinco) são aceitáveis ​​se não afetarem o ajuste do componente ou o desempenho estrutural.

D. Teste de resistência à corrosão

Isso verifica a capacidade do revestimento de resistir à ferrugem e à degradação ao longo do tempo.

Teste de névoa salina (névoa): Um teste comum de corrosão acelerada (de acordo com ASTM B117 ou ISO 9227). As amostras galvanizadas são colocadas em uma câmara onde uma névoa contínua de cloreto de sódio a 5% (água salgada) é pulverizada a temperatura controlada (35°C). As amostras são inspecionadas periodicamente (por exemplo, após 24, 48, 100 ou 500 horas) em busca de sinais de ferrugem vermelha (corrosão do aço) ou ferrugem branca (oxidação do zinco).

Aceitação: Para torres estruturais, o revestimento deve resistir à ferrugem vermelha por no mínimo 100–500 horas (dependendo do ambiente de aplicação). A ferrugem branca (uma camada temporária de óxido de zinco) é normal e não indica falha, mas não deve se espalhar excessivamente.

Teste de exposição em campo: Testes de longo prazo envolvem a instalação de componentes de amostra no ambiente pretendido da torre (por exemplo, áreas costeiras, desérticas ou industriais) e o monitoramento da corrosão durante meses ou anos. Isso valida o desempenho no mundo real.

E. Análise de Composição Química (Opcional)

Para garantir que o revestimento de zinco atenda aos padrões de pureza, análises químicas podem ser realizadas no banho de galvanização ou nas amostras de revestimento.

Método de teste: Espectroscopia de absorção atômica (AAS) ou fluorescência de raios X (XRF) para medir o teor de zinco (normalmente ≥98% de zinco puro para galvanização por imersão a quente) e detectar impurezas (por exemplo, chumbo, ferro) que podem reduzir a qualidade do revestimento.

3. Padrões de teste e conformidade

Os testes de galvanização para torres angulares de aço devem aderir aos padrões específicos do setor para garantir consistência e confiabilidade:

Padrões ASTM: ASTM A123 (galvanização por imersão a quente), ASTM B117 (teste de névoa salina), ASTM A817 (aço galvanizado para torres de transmissão).

Padrões ISO: ISO 1461 (revestimentos galvanizados), ISO 9227 (teste de névoa salina).

Padrões locais/específicos do setor: Para torres de telecomunicações ou de transmissão de energia, requisitos adicionais podem ser definidos por órgãos reguladores (por exemplo, IEEE para infraestrutura de energia, ITU para torres de telecomunicações) ou especificações de projeto.

4. Teste pós-instalação

Após a torre ser montada e instalada, verificações pontuais são realizadas para confirmar se o revestimento galvanizado não foi danificado durante o transporte, elevação ou montagem:

Meça novamente a espessura do revestimento em juntas críticas (por exemplo, conexões perna-fundação, fixações de escadas).

Inspecione se há arranhões, amassados ​​ou abrasões que possam ter exposto o substrato de aço (retoque com tinta rica em zinco se o dano for menor).

Verifique se os furos dos parafusos e os pontos de conexão (áreas de alto desgaste) mantêm a espessura adequada do revestimento.

Resumo

Os testes de galvanização para torres de aço angulares são um processo abrangente focado na espessura, adesão, qualidade da superfície e resistência à corrosão. Ao aderir a padrões rígidos e realizar testes na fábrica e no local, a integridade do revestimento de zinco é garantida, permitindo que a torre resista a condições ambientais adversas e forneça confiabilidade de longo prazo em telecomunicações, transmissão de energia e outras aplicações de infraestrutura.

Por favor clique aqui para mais informações!!!!!!

Embalagem e envio

​

Clientes de cooperação

​​

Certificações

​

Por favor clique aqui para mais informações!!!!!!

Tipos de produtos personalizados e vantagens

Torre Autoportante 
A torre autoportante geralmente é uma torre de 3 ou 4 pernas, e seu material é tubo de aço ou cantoneira de aço. Quanto à conexão, a torre tubular é conectada por flange e a torre angular de aço é conectada por porcas e parafusos.
Características:
1. Pequeno coeficiente de carga de vento, forte resistência ao vento.
2. Economize recursos terrestres, localização conveniente.
Transporte e instalação convenientes.

Torre de aço tubular
A torre tubular refere-se a uma estrutura de aço autoportante de alto nível com uma coluna de torre feita de tubos de aço e uma seção do corpo da torre em formato triangular. Suas principais características são que a coluna da torre de três tubos é feita de tubos de aço e a seção do corpo da torre tem formato triangular, que é uma estrutura de aço alta diferente da cantoneira de aço.

Torre Monopólo

A torre monopolo, é um tipo comumente utilizado, com bela aparência, cobrindo uma pequena área de 9 a 18 metros quadrados, econômica, e é adotada pela maioria das construções. O corpo da torre adota uma seção mais razoável, que é conectada através de parafuso ou sobreposição de alta resistência (conexão deslizante). Possui características de fácil instalação e pode se adaptar a uma variedade de locais de campo complicados.

Torre Estaiada 
A torre estaiada tem uma aparência inovadora e sua maior característica é reforçada com o uso de arame de aço. A torre estaiada é um tipo comum de torre de comunicação econômica e prática. É mais leve e mais barato que os outros. É muito adequado para áreas geográficas amplas.

Torre de Guarda
A torre de vigia é um edifício multifuncional utilizado principalmente para a observação do ambiente envolvente e que desempenha um papel importante em múltiplos domínios. Seu design enfatiza a harmonia e a unidade com o ambiente natural, e o estilo arquitetônico costuma ser coordenado com o ambiente envolvente. As torres de observação são geralmente compostas por corpos de torres, plataformas, torres e escadas, com estruturas compactas e duráveis.

Torre de árvore camuflada
A Torre da Árvore Camuflada também é uma espécie de árvore artificial da Torre da Árvore Biônica, na base como uma real, além do design meticuloso, quando colocada entre as árvores reais em áreas turísticas, parques e praças, fará parte da natureza.
Características:
1. Estrutura requintada e aparência linda.
2. Forte estabilidade estrutural e longa vida útil.
3. Pequena cobertura de área e grande efeito econômico.

Nossos serviços

JIAYAO CO., LTD. é um fabricante profissional de torres de telecomunicações e aprovado pela ISO9001. Temos o compromisso de fornecer aos clientes as soluções mais otimizadas e a melhor torre de comunicação. Muitos produtos foram exportados para EUA, Europa e outros 55 países diferentes.
Somos especializados em projetar e fabricar torres angulares de aço, torres tubulares de aço, torres monopolo, torres de pinheiros, torres estaiadas e torres de guarda. Nossos departamentos incluem departamentos de design, P&D, inspeção, laboratório, controle de qualidade, galvanização e torre de aço. Nossas matérias-primas vêm de siderúrgicas famosas na China: Grupo HBIS, Grupo Baowu Steel, Grupo Shougang.
​

Se precisar, receberemos você 24 horas por dia!
