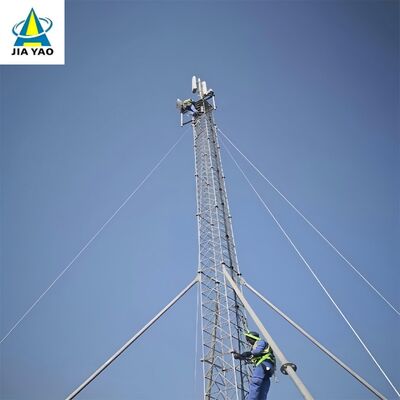

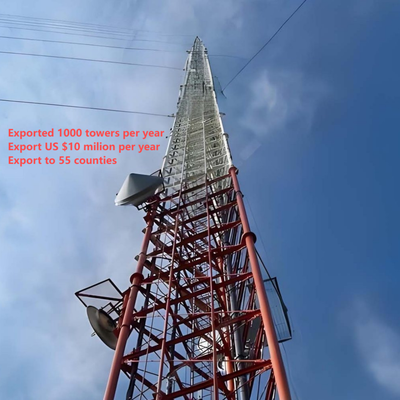

Torre de Antena Estaiada de Aço Q355 32 45 50M para Comunicação de Estação de Guarda Florestal

Principais Características Estruturais e de Design

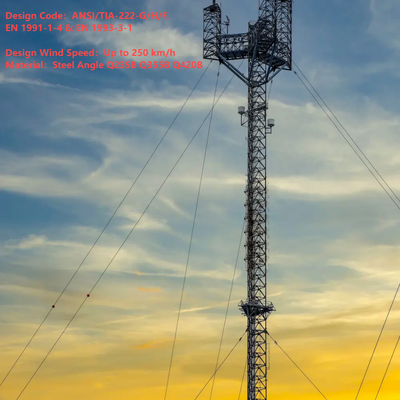

• Corpo da Torre Esguio: Construído como uma estrutura de aço tubular ou treliçada (mais estreita que as torres autoportantes), com formato cônico para otimizar a distribuição de carga.

• Sistema de Cabos de Estaiamento: Múltiplos conjuntos de cabos de aço se prendem ao mastro em intervalos de 20 a 30m, ancorados ao solo em ângulos de 45 a 60° para resistir a forças do vento/sísmicas.

• Faixa de Altura: Estende-se de 30m a mais de 200m (mais alta que a maioria das torres autoportantes), personalizável para necessidades específicas.

• Acessórios: Inclui escadas de acesso, suportes de antena, calhas de cabos e luzes de advertência de aviação (para alturas >60m).

Principais Materiais e Normas

• Corpo da Torre: Aço estrutural galvanizado (ASTM A36/S235JR) para resistência à corrosão e resistência.

• Cabos de Estaiamento: Cabos de aço de alta tensão (ASTM A475) com revestimentos de zinco/polímero para durabilidade.

• Ancoragens: Ancoragens de concreto/aço de alta resistência para fixar os cabos, projetadas para cargas de tensão.

• Conformidade: Segue a IEC 62305 (proteção contra raios) e códigos locais de segurança de construção.

Principais Cenários de Aplicação

• Transmissão/Telecomunicações: Suporta antenas de TV/rádio e transmissores de micro-ondas de longa distância (maximiza a cobertura de sinal através da altura).

• Monitoramento Meteorológico: Hospeda sensores/radar meteorológicos em altas elevações para dados atmosféricos precisos.

• Navegação Aérea: Monta balizas de aviação em áreas remotas (montanhas, costas).

• Pesquisa Científica: Implanta instrumentos atmosféricos (medidores de ozônio) acima da interferência terrestre.

1. Especificações

Qual é o corpo da torre de uma torre estaiada?

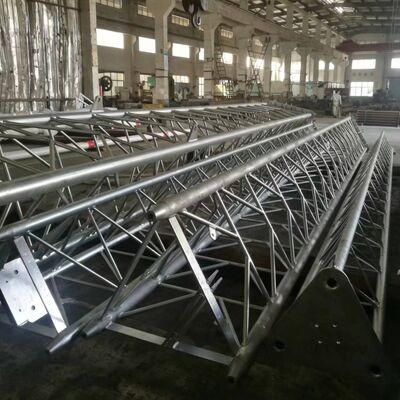

O corpo da torre de uma torre estaiada (mastro estaiado) é a estrutura central e esguia que suporta antenas, sensores ou outros equipamentos, dependendo de cabos de estaiamento externos para estabilidade lateral (em vez de rigidez autoportante). Tipicamente construído como uma estrutura de aço tubular ou treliçada, é mais estreito que as torres autoportantes e apresenta um design cônico (mais largo na base, mais estreito no topo) para otimizar a distribuição de carga e a resistência ao vento. O corpo da torre é fabricado em aço estrutural galvanizado (em conformidade com as normas ASTM A36/S235JR) para garantir resistência à corrosão e durabilidade a longo prazo em ambientes externos. Ele serve como base de montagem para acessórios importantes, como escadas de acesso, suportes de antena e calhas de cabos, e seu design modular permite a personalização de alturas que variam de 30m a mais de 200m, adaptado a aplicações como transmissão, telecomunicações ou monitoramento meteorológico.

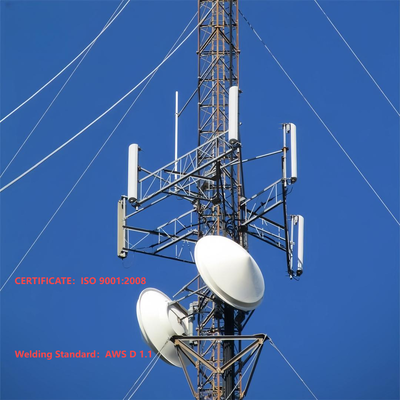

Como montar antena na torre estaiada?

A montagem de uma antena em uma torre estaiada segue um processo estruturado e em conformidade com as normas de segurança, alinhado com o projeto da torre e as normas do setor:

1. Preparação Pré-instalação: Verifique a capacidade de carga da torre para garantir que ela possa suportar o peso da antena (incluindo hardware e cabos associados). Inspecione o corpo da torre quanto a corrosão, danos estruturais ou conexões soltas e confirme a conformidade com os códigos de segurança locais (por exemplo, IEC 62305 para proteção contra raios).
2. Instalação do Suporte da Antena: Fixe suportes de antena dedicados (acessórios integrados da torre) em pontos pré-designados no corpo da torre. Esses suportes são tipicamente fixados usando parafusos de alta resistência compatíveis com a estrutura de aço galvanizado da torre, garantindo uma conexão firme que resista às forças do vento e vibrações.
3. Elevação e Posicionamento da Antena: Use guindastes ou equipamentos de elevação especializados para içar a antena até a altura alvo (estrategicamente escolhida para cobertura de sinal ideal). Alinhe a antena com a direção de transmissão/recepção pretendida, usando ferramentas a laser ou medidores de alinhamento para precisão.
4. Fixação da Antena: Fixe a antena aos suportes pré-instalados usando hardware compatível, apertando os parafusos com o torque especificado para evitar movimento. Certifique-se de que a antena esteja nivelada e estável, sem oscilação que possa afetar o desempenho ou a integridade estrutural.
5. Roteamento e Integração de Cabos: Passe os cabos de sinal ou alimentadores pelas calhas de cabos integradas da torre para protegê-los contra danos ambientais. Conecte os cabos à antena e passe-os para equipamentos no solo, garantindo isolamento e impermeabilização adequados nos pontos de conexão.
6. Inspeção Final: Realize uma verificação visual da antena, suportes e cabos para confirmar a instalação segura. Teste a transmissão/recepção de sinal da antena para verificar a funcionalidade e certifique-se de que todos os protocolos de segurança (por exemplo, proteção contra quedas para trabalhadores) sejam seguidos durante todo o processo.

Qual é o Dispositivo Anti-escalada na torre estaiada?

O dispositivo anti-escalada para uma torre estaiada é um componente de segurança especializado instalado no corpo da torre para impedir o acesso não autorizado e reduzir os riscos de queda. Os designs comuns incluem:

• Colares/saias anti-escalada: Barreiras circulares ou cônicas de aço montadas perto da base da torre (tipicamente 2 a 3m acima do solo) para bloquear tentativas de escalada, negando apoios para mãos ou pés.
• Deterrentes pontiagudos ou serrilhados: Fixações de aço não letais e pontiagudas em seções inferiores da torre ou escadas para desencorajar a escalada não autorizada.
• Acesso trancado: Se a torre estiver equipada com um painel de acesso ao nível do solo ou ponto de entrada da escada, um portão trancado restringe o acesso apenas a pessoal certificado.

Esses dispositivos são construídos com materiais resistentes à corrosão (por exemplo, aço galvanizado, correspondendo ao corpo da torre) para suportar condições externas. Seu propósito principal é aumentar a segurança, impedindo a escalada acidental ou intencional por indivíduos não treinados, em conformidade com os códigos locais de segurança de construção e mitigação de responsabilidade para operadores de torres.

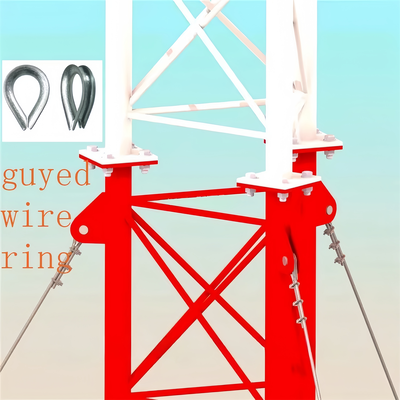

Como conectar o cabo de estaiamento e a torre estaiada?

A conexão de cabos de estaiamento a uma torre estaiada envolve um processo seguro e de suporte de carga para garantir que os cabos possam estabilizar efetivamente a torre contra forças do vento e sísmicas:

1. Preparação: Selecione cabos de estaiamento feitos de cabos de aço de alta tensão (em conformidade com a ASTM A475) com revestimentos de zinco ou polímero para durabilidade. Certifique-se de que o corpo da torre tenha pontos de fixação pré-fabricados (por exemplo, olhais, suportes ou travessas) em intervalos de 20 a 30m, conforme especificado no projeto da torre.
2. Instalação do Hardware de Fixação: Monte suportes de cabos de estaiamento de alta resistência ou manilhas nos pontos de fixação pré-designados da torre usando parafusos de alta resistência (compatíveis com a estrutura de aço galvanizado da torre). Esses suportes são projetados para distribuir a tensão uniformemente pelo corpo da torre.
3. Terminação do Cabo: Use acessórios de terminação profissionais (por exemplo, luvas de crimpagem, grampos de cabo ou sapatilhas) para fixar a extremidade de cada cabo de estaiamento. As luvas de crimpagem são prensadas no cabo para uma conexão permanente e de alta resistência, enquanto os grampos de cabo fornecem tensionamento ajustável.
4. Conexão e Tensionamento: Conecte a extremidade terminada do cabo de estaiamento ao suporte da torre usando uma manilha ou pino, garantindo um ajuste seguro sem folga. Use uma ferramenta de tensionamento (por exemplo, um esticador ou um cabo de aço) para ajustar a tensão do cabo à especificação de projeto — crítico para equilibrar as forças laterais na torre.
5. Verificação: Verifique se a conexão está alinhada com a estrutura cônica da torre e se o cabo está tensionado uniformemente (evitando aperto excessivo, que poderia estressar o corpo da torre). Confirme se o hardware e os acessórios de terminação são resistentes à corrosão e estão em conformidade com os padrões de segurança da torre.

Como conectar o cabo de estaiamento e o parafuso de ancoragem estaiado?

A conexão de cabos de estaiamento a parafusos de ancoragem estaiados (ancoragens de solo) é uma etapa crítica para transferir a tensão do cabo para o solo, garantindo a estabilidade da torre:

1. Preparação da Ancoragem: Certifique-se de que a ancoragem de solo (ancoragem de concreto ou aço de alta resistência, projetada para cargas de tensão) esteja devidamente instalada no solo em um ângulo de 45 a 60° em relação ao cabo de estaiamento. A ancoragem deve estar totalmente curada (para concreto) e firmemente embutida para resistir às forças de arrancamento.
2. Exposição do Parafuso de Ancoragem: Certifique-se de que o parafuso superior da ancoragem (parafuso de ancoragem estaiado) esteja saliente acima do solo e roscado para acomodar o hardware de conexão. O parafuso deve ser feito de aço de alta resistência para suportar a tensão do cabo de estaiamento.
3. Terminação do Cabo: Termine a extremidade livre do cabo de estaiamento usando os mesmos acessórios de alta resistência (luvas de crimpagem, grampos de cabo ou sapatilhas) usados para a conexão da torre, garantindo uma extremidade segura e de suporte de carga.
4. Montagem do Hardware de Conexão: Fixe um esticador (para ajuste de tensão) e uma manilha ao cabo de estaiamento terminado. O esticador se conecta ao parafuso de ancoragem estaiado através de uma porca ou arruela, permitindo o ajuste fino da tensão do cabo.
5. Tensionamento e Fixação: Use o esticador para tensionar o cabo de estaiamento à especificação necessária, garantindo que ele resista às forças laterais sem puxar a ancoragem. Uma vez tensionado, trave o esticador com pinos ou contraporcas para evitar afrouxamento ao longo do tempo.
6. Verificação Final: Verifique se a conexão está segura, se a ancoragem não mostra sinais de movimento e se o cabo de estaiamento está alinhado no ângulo correto de 45 a 60°. Inspecione a corrosão no parafuso, hardware e terminação do cabo, garantindo a conformidade com a IEC 62305 e os códigos de segurança locais.
