Torre de monopólio de baixa carga de vento de 35 metros para entrada de compostos residenciais Telecom
JIAYAO CO., LTD
Descrição do produto
PREMIUM STEEL MONOPOL TOWER para telecomunicações e comunicações móveis
Descubra a nossa Monopole Tower de alta qualidade, uma estrutura tubular avançada de aço projetada para a infraestrutura moderna de telecomunicações.
Projetada com uma configuração simplificada de pólo único, esta torre de comunicação autoportante possui uma plataforma de trabalho integrada, suportes de antena seguros,e um sistema de escada de escalada incorporado para acesso seguro à manutenção.
Construídas a partir de aço de chapa ASTM A36/A572 Gr50 ou S275JR premium, as nossas torres monopólio oferecem resistência excepcional à corrosão e resistência ao desgaste para um desempenho confiável a longo prazo.
Em comparação com as torres de aço angulares tradicionais, o nosso monopólio de telecomunicações oferece uma pegada significativamente menor, tornando-o a solução ideal para instalações urbanas e locais de espaço limitado.
Disponíveis em alturas padrão de 20m, 30m, 40m, ou configurações totalmente personalizadas, as torres de monopólio JIAYAO combinam apelo estético com engenharia robusta, apoiadas por uma vida útil de design impressionante de 50 anos.
Quer estejam a expandir redes 5G, a melhorar a infraestrutura sem fios, ou a construir novos locais de telefonia celular, as nossas torres de monopólio de aço oferecem valor e fiabilidade incomparáveis.
1Detalhes:
Local de origem: Hebei, China (continente); Marca: Jaoyao ou OEM; Número de modelo: Telecom Tower
Tratamento de superfície: galvanizado ou pintado.
2Embalagem e entrega:
Detalhes da embalagem: A torre de telecomunicações será montada com uma cinta galvanizada conforme as exigências do cliente.
Entrega: Enviado em 20 dias após o pagamento do porto de Tianjin
Membros da torre: Uma torre de aço é separada em vários feixes.
Bolinhos: O material de embalagem é um saco de nylon robusto ou um tambor de aço.
3. Dados técnicos
| Projeto |
| 1Código de projeto |

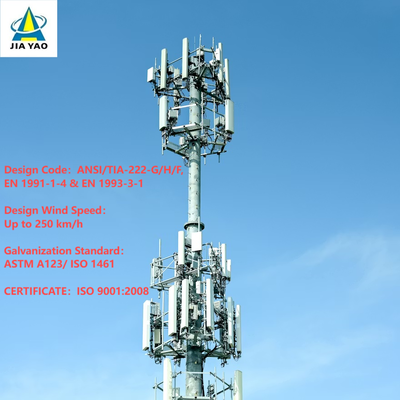

ANSI/TIA-222-G/H/F, EN 1991-1-4 e EN 1993-3-1 |
| Estrutura de aço |
| 2. Grau |
Aço leve |
Aço de alta resistência à tração |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. Design velocidade do vento |
Até 250 km/h |
| 4. Desvio admissível |
0.5 ~ 1,0 graus @ velocidade operacional |
| 5Resistência à tensão (Mpa) |
360~510 |
470 ~ 630 |
| 6. Resistência ao rendimento (t≤ 16 mm) (Mpa) |
355 |
235 |
| 7. alongamento (%) |
20 |
24 |
| 8Força de impacto KV (J) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) |
27 ((0°C) --- Q345C ((S355J0) |
| 27 ((-20°C) --- Q235D ((S235J2) |
27 ((-20°C) --- Q345D ((S355J2) |
| Parafusos e porcas |
| 9. Grau |
Grau 4.8, 6.8, 8.8 |
| 10Normas para as propriedades mecânicas |
| 10.1 Parafusos |
ISO 898-1 |
| 10.2 Nozes |
ISO 898-2 |
| 10.3 Lavadoras |
A norma ISO 6507-1 |
| 11Normas para as dimensões |
| 11.1 Parafusos |
DIN7990, DIN931, DIN933 |
| 11.2 Nozes |
ISO4032, ISO4034 |
| 11.3 Lavadoras |
DIN7989, DIN127B, ISO7091 |
| Solução |
| 12Método |
Solução de arco blindado e de arco submerso |
| 13. Padrão |
AWS D1.1 |
| Marcação |
| 14. Método de marcação dos membros |
Estampagem por pressão hidráulica |
| Galvanização |
| 15. Padrão de galvanização de perfis de aço |
ISO 1461 ou ASTM A123 |
| 16. Padrão de galvanização de parafusos e porcas |
ISO 1461 ou ASTM A153 |
| Teste |
| 17. Teste de fábrica |
Teste de tração, análise de elementos, teste Sharpy (teste de impacto), flexão a frio,
Teste de Preceção, Teste de Martelo. |
| Capacidade |
| 18Capacidade de produção máxima |
50,000 TON por ano |
REDES DE COMUNICAÇÃO Móvel

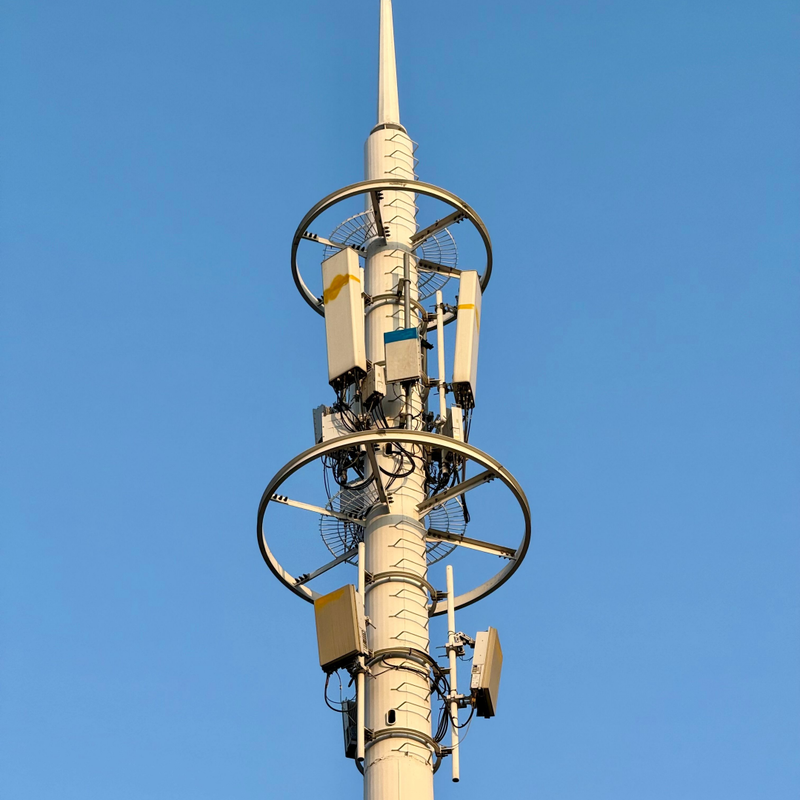

Ideal para estações de base de 4G LTE e 5G, as nossas torres monopólio fornecem suporte estrutural confiável para sistemas de antenas multi-portadoras,permitir uma cobertura sem fios na área urbana e suburbanas.
Infra-estruturas de telecomunicações
Perfeito para operadoras de telecomunicações e operadores de rede que necessitam de soluções robustas de torre para transmissão de microondas, backhaul sem fio e links de comunicação ponto a ponto.
Serviços de radiodifusão e transmissão
Adequado para radiodifusão FM/AM, transmissão de sinais de televisão e aplicações de radiodifusão digital que requerem posicionamento elevado da antena para propagação óptima do sinal.
Instalações urbanas e de espaço limitado
O design compacto de pólo único torna as nossas torres monopólio a escolha preferida para centros de cidades, distritos comerciais, rodovias,e áreas residenciais, onde é essencial minimizar o impacto visual e o uso do solo.
" style="padding: 0px 4px;">
REDES DE COMUNICAÇÃO Móvel
Ideal para estações de base de 4G LTE e 5G, as nossas torres monopólio fornecem suporte estrutural confiável para sistemas de antenas multi-portadoras,permitir uma cobertura sem fios na área urbana e suburbanas.
Infra-estruturas de telecomunicações
Perfeito para operadoras de telecomunicações e operadores de rede que necessitam de soluções robustas de torre para transmissão de microondas, backhaul sem fio e links de comunicação ponto a ponto.
Serviços de radiodifusão e transmissão
Adequado para radiodifusão FM/AM, transmissão de sinais de televisão e aplicações de radiodifusão digital que requerem posicionamento elevado da antena para propagação óptima do sinal.
Instalações urbanas e de espaço limitado
O design compacto de pólo único torna as nossas torres monopólio a escolha preferida para centros de cidades, distritos comerciais, rodovias,e áreas residenciais, onde é essencial minimizar o impacto visual e o uso do solo.
Qual é o corpo principal da torre de monopólio?
O corpo principal de uma torre de monopólio é um único eixo sólido/semi-sólido autoportante que forma a estrutura de carga central da torre, adaptada para uso urbano.É tipicamente fabricado a partir de chapas de aço laminado de alta resistência (Q345B/ASTM A500 Grade B) e apresenta uma forma cilíndrica ou poliesférica (diâmetros 0.5 ‰ 2 m, escalado pela altura da torre) com um projeto cônico (um pouco mais estreito no topo) para otimizar a resistência à carga do vento (até 180 km / h).A sua altura varia de 10 m a 60 m (personalizável para microestações 5G ou centros de comunicação urbanos), e serve de estrutura fundamental para a integração de todos os componentes auxiliares da torre monopólio.
O que é a flange inferior, escada e plataforma da torre de monopólio?

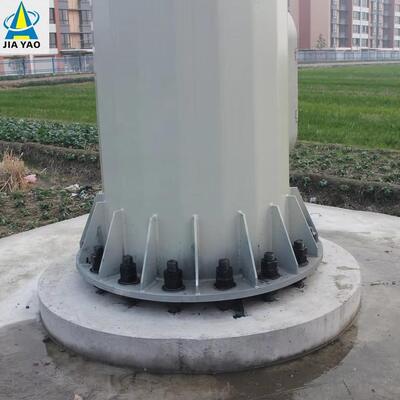

1Flange inferior: É um componente de aço pesado soldado à base do eixo principal do monopólio, atuando como ligação crítica entre o corpo da torre e a fundação de concreto.Fabricados em aço de alta resistência (coincidindo com o corpo principal) e tratados com processos anticorrosivos, alinha-se com os parafusos de ancoragem da fundação para fixar a torre verticalmente e transferir todas as cargas estruturais e de equipamento para o solo, garantindo a estabilidade geral da torre.
2Escadaria: É uma escada de escalada interna integrada no eixo principal do monopólio, fabricada em aço galvanizado resistente à corrosão e equipada com um sistema profissional de retenção de quedas.Exclusivamente para pessoal de manutenção certificado, fornece um caminho de acesso vertical seguro para inspecção de torres, instalação e reparação de equipamentos,e a sua integridade é um foco chave da manutenção regular da torre.

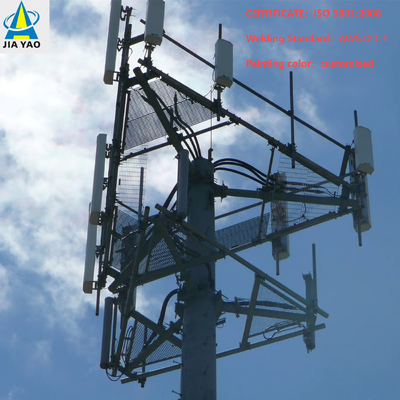

3Plataforma: A torre monopólio é equipada com plataformas de aço compactas e integradas (conformadas às necessidades do projecto) montadas no eixo principal a alturas designadas.Fabricados a partir de aço galvanizado para maior durabilidade, estas plataformas servem como espaços de trabalho estáveis para a instalação, manutenção e inspecção de equipamentos de telecomunicações (por exemplo, antenas 5G, dispositivos de microondas) e equipamento de vigilância.Concebido para se adequar ao monopólio ultra-compacto, eles maximizam a conveniência operacional sem comprometer o design urbano elegante e discreto da torre.
Qual é o corpo principal da torre de monopólio após galvanizado a quente?

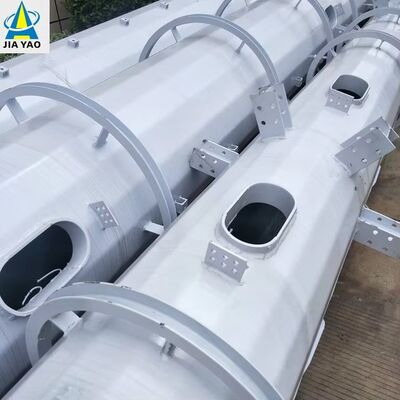

Após galvanização a quente,o corpo principal da torre monopólio continua a ser o eixo de aço cilíndrico/poligonal único (fabricado a partir de chapas de aço laminadas de alta resistência Q345B/ASTM A500 Grade B) com um projeto cônico, e a sua forma estrutural, dimensões e desempenho de carga são totalmente preservados.revestimento denso de zinco em conformidade com a norma ASTM A123Esta camada galvanizada forma uma barreira resistente à corrosão que protege eficazmente o substrato de aço contra os poluentes urbanos, a umidade e a erosão do ambiente exterior.Prorrogar a vida útil do corpo principal para mais de 25 anosO corpo principal galvanizado mantém igualmente a rigidez estrutural do eixo de aço original e todas as juntas soldadas (AWS D1.1-conforme) são igualmente galvanizados para garantir desempenho anticorrosivo consistente e integridade estrutural geral do corpo da torre.
