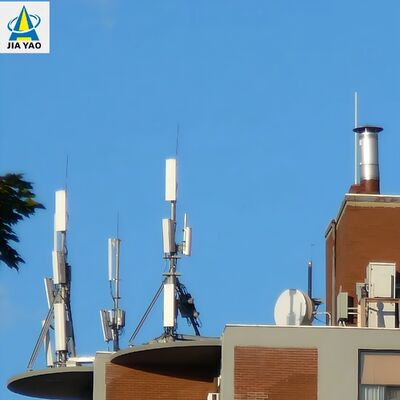

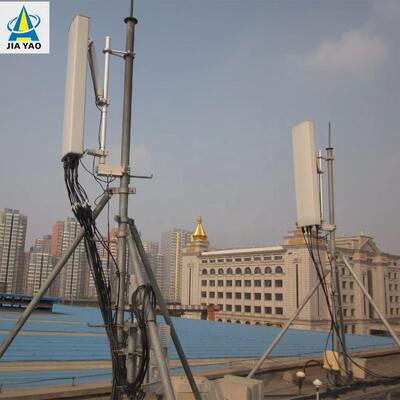

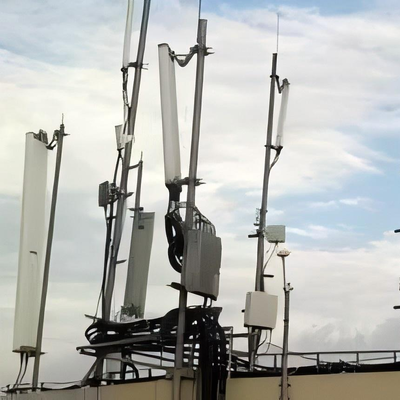

Torre Monopolo Leve para Telhado de 25M 30M 40M para Densificação de Pequenas Células 5G Urbanas com Pequena Pegada e Aço Galvanizado
JIAYAO CO.,LTD
Descrição do Produto
TORRE MONOPOLO DE AÇO PREMIUM PARA TELECOMUNICAÇÕES E COMUNICAÇÕES MÓVEIS
Descubra nossa Torre Monopolo de alta qualidade, uma estrutura avançada de aço tubular projetada para infraestrutura moderna de telecomunicações.
Projetada com uma configuração simplificada de poste único, esta torre de comunicação autoportante possui uma plataforma de trabalho integrada, suportes de antena seguros e um sistema de escada de escalada embutido para acesso seguro de manutenção.
Construídas com aço de chapa premium ASTM A36/A572 Gr50 ou S275JR, nossas torres monopolo oferecem excepcional resistência à corrosão e ao desgaste para um desempenho confiável a longo prazo.
Comparado às torres tradicionais de aço angular, nosso monopolo de telecomunicações oferece uma pegada significativamente menor, tornando-o a solução ideal para instalações urbanas e locais com espaço limitado.
Disponíveis em alturas padrão de 20m, 30m, 40m, ou configurações totalmente personalizadas, as torres monopolo JIAYAO combinam apelo estético com engenharia robusta — apoiadas por uma impressionante vida útil de projeto de 50 anos.
Se você está expandindo redes 5G, atualizando infraestrutura sem fio ou construindo novos sítios de células, nossas torres monopolo de aço oferecem valor e confiabilidade incomparáveis.
1. Detalhes Chave:
Local de Origem: Hebei, China (Continente) ; Marca: Jaoyao ou OEM ; Número do Modelo: Torre de Telecomunicações
Tratamento de Superfície: Galvanizado a Quente ou pintado.
2. Embalagem e Entrega:
Detalhes da Embalagem: A torre de telecomunicações será embalada com cintas galvanizadas conforme os requisitos do cliente.
Entrega: Enviado em 20 dias após o pagamento do porto de Tianjin
Membros da Torre: Uma torre de aço é separada em vários feixes.
Parafusos: Material de embalagem é saco de nylon robusto ou tambor de aço.
3. Dados Técnicos
| Projeto |
| 1. Código de Projeto |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Aço Estrutural |
| 2. Grau |
Aço Carbono |
Aço de Alta Resistência |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Velocidade de Vento de Projeto |
Até 250 km/h |
| 4. Deflexão permitida |
0,5 ~1,0 grau @ velocidade operacional |
| 5. Resistência à tração (Mpa) |
360~510 |
470~630 |
| 6. Limite de escoamento (t≤16mm) (Mpa) |
355 |
235 |
| 7. Alongamento (%) |
20 |
24 |
| 8. Resistência ao impacto KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Parafusos e Porcas |
| 9. Grau |
Grau 4.8, 6.8, 8.8 |
| 10. Normas para propriedades mecânicas |
| 10.1 Parafusos |
ISO 898-1 |
| 10.2 Porcas |
ISO 898-2 |
| 10.3 Arruelas |
ISO 6507-1 |
| 11. Normas para Dimensões |
| 11.1 Parafusos |
DIN7990, DIN931, DIN933 |
| 11.2 Porcas |
ISO4032, ISO4034 |
| 11.3 Arruelas |
DIN7989, DIN127B, ISO7091 |
| Soldagem |
| 12. Método |
Soldagem a Arco com Proteção de CO2 e Soldagem a Arco Submerso (SAW) |
| 13. Norma |
AWS D1.1 |
| Marcação |
| 14. Método de marcação dos membros |
Estampagem Hidráulica |
| Galvanização |
| 15. Norma de galvanização de perfis de aço |
ISO 1461 ou ASTM A123 |
| 16. Norma de galvanização de parafusos e porcas |
ISO 1461 ou ASTM A153 |
| Teste |
| 17. Teste de fábrica |
Teste de tração, Análise de elementos, Teste de Sharpy (teste de impacto), Dobra a frio,
Teste de Preece, Teste de martelo |
| Capacidade |
| 18. Capacidade Máxima de Produção |
50.000 TON por ano |
REDE DE COMUNICAÇÕES MÓVEIS

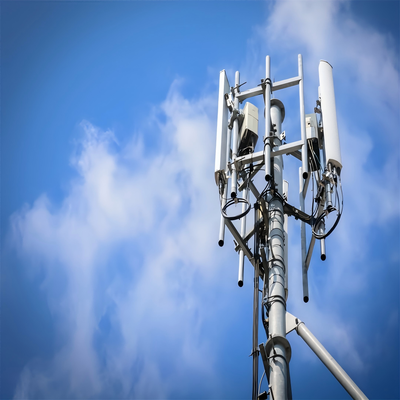

Ideal para estações base celulares 4G LTE e 5G, nossas torres monopolo fornecem suporte estrutural confiável para sistemas de antenas multicarreira, permitindo cobertura sem fio contínua em áreas urbanas e suburbanas.
INFRAESTRUTURA DE TELECOMUNICAÇÕES
Perfeito para operadoras de telecomunicações e operadores de rede que necessitam de soluções de torre robustas para transmissão de micro-ondas, backhaul sem fio e links de comunicação ponto a ponto.
SERVIÇOS DE TRANSMISSÃO E RADIODIFUSÃO
Adequado para radiodifusão de rádio FM/AM, transmissão de sinal de televisão e aplicações de radiodifusão digital que exigem posicionamento elevado de antena para propagação ideal de sinal.
INSTALAÇÕES URBANAS E COM ESPAÇO LIMITADO
O design compacto de poste único torna nossas torres monopolo a escolha preferida para centros urbanos, distritos comerciais, rodovias e áreas residenciais onde minimizar o impacto visual e o uso do solo é essencial.
" style="padding: 0px 4px;">
REDE DE COMUNICAÇÕES MÓVEIS
Ideal para estações base celulares 4G LTE e 5G, nossas torres monopolo fornecem suporte estrutural confiável para sistemas de antenas multicarreira, permitindo cobertura sem fio contínua em áreas urbanas e suburbanas.
INFRAESTRUTURA DE TELECOMUNICAÇÕES
Perfeito para operadoras de telecomunicações e operadores de rede que necessitam de soluções de torre robustas para transmissão de micro-ondas, backhaul sem fio e links de comunicação ponto a ponto.
SERVIÇOS DE TRANSMISSÃO E RADIODIFUSÃO
Adequado para radiodifusão de rádio FM/AM, transmissão de sinal de televisão e aplicações de radiodifusão digital que exigem posicionamento elevado de antena para propagação ideal de sinal.
INSTALAÇÕES URBANAS E COM ESPAÇO LIMITADO
O design compacto de poste único torna nossas torres monopolo a escolha preferida para centros urbanos, distritos comerciais, rodovias e áreas residenciais onde minimizar o impacto visual e o uso do solo é essencial.
⇔Qual é o corpo principal da torre monopolo?
O corpo principal de uma torre monopolo é um único eixo sólido/semi-sólido autoportante que forma a estrutura central de suporte de carga da torre, adaptada para uso urbano. Geralmente é fabricado a partir de chapas de aço laminadas de alta resistência (Q345B/ASTM A500 Grau B) e apresenta uma forma cilíndrica ou poligonal soldada (diâmetros de 0,5 a 2m, dimensionados pela altura da torre) com um design cônico (ligeiramente mais estreito no topo) para otimizar a resistência à carga de vento (até 180 km/h). Sua altura varia de 10m a 60m (personalizável para microestações 5G ou centros de comunicação urbanos), e serve como a estrutura fundamental para integrar todos os componentes auxiliares da torre monopolo.
⇔O que é a Flange Inferior, Escada e Plataforma de uma torre monopolo?
1. Flange Inferior: É um componente de aço de alta resistência soldado à base do eixo principal do monopolo, atuando como a conexão crítica entre o corpo da torre e a fundação de concreto. Feita de aço de alta resistência (correspondendo ao corpo principal) e tratada com processos anticorrosivos, alinha-se com os parafusos de ancoragem da fundação para fixar a torre verticalmente e transferir todas as cargas estruturais e de equipamentos para o solo, garantindo a estabilidade geral da torre.
2. Escada: É uma escada interna embutida integrada ao eixo principal do monopolo, construída em aço galvanizado resistente à corrosão e equipada com um sistema profissional de proteção contra quedas. Exclusivamente para pessoal de manutenção certificado, fornece um caminho de acesso vertical seguro para inspeção da torre, instalação e reparo de equipamentos, e sua integridade é um foco chave da manutenção regular da torre.
3. Plataforma: A torre monopolo é equipada com plataformas de aço compactas e integradas (personalizadas de acordo com as necessidades do projeto) montadas no eixo principal em alturas designadas. Fabricadas em aço galvanizado para durabilidade, essas plataformas servem como espaços de trabalho estáveis para instalação, manutenção e inspeção de equipamentos de telecomunicações (por exemplo, antenas 5G, dispositivos de micro-ondas) e equipamentos de vigilância. Projetadas para se ajustar à pegada ultracompacta do monopolo, elas maximizam a conveniência operacional sem comprometer o design urbano elegante e discreto da torre.
⇔Qual é o corpo principal da torre monopolo após a Galvanização a Quente?
Após a galvanização a quente, o corpo principal da torre monopolo permanece o eixo de aço cilíndrico/poligonal único (fabricado a partir de chapas de aço laminadas de alta resistência Q345B/ASTM A500 Grau B) com um design cônico, e sua forma estrutural, dimensões e desempenho de suporte de carga são totalmente preservados. A principal mudança é que toda a sua superfície de aço é coberta com um revestimento de zinco uniforme e denso em conformidade com a norma ASTM A123. Esta camada galvanizada forma uma barreira resistente à corrosão que protege eficazmente o substrato de aço contra poluentes urbanos, umidade e erosão ambiental externa, estendendo a vida útil do corpo principal para mais de 25 anos. O corpo principal galvanizado também mantém a rigidez estrutural do eixo de aço original, e todas as juntas soldadas (em conformidade com AWS D1.1) são igualmente galvanizadas para garantir um desempenho anticorrosivo consistente e a integridade estrutural geral do corpo da torre.
Por favor, clique aqui para mais informações!!!
SOBRE A EMPRESA
EMBALAGEM E ENVIO
Clientes regulares
Certificações
Nossos Serviços
FAQ
P: Qual é o MOQ aceitável?
R: Nosso MOQ aceitável é de 1 conjunto. Qualquer pedido de teste em pequena quantidade é bem-vindo.
P: Qual é o tempo de entrega?
R: Dentro de 25 dias após o recebimento do depósito.
P: Qual é o prazo de pagamento aceitável?
R: TT, L/C, Paypal, Western Union, .
P: Você pode fazer OEM para mim?
R: Aceitamos todos os pedidos OEM, basta entrar em contato conosco e me dar seu projeto, ofereceremos um preço razoável.
P: Quando posso obter a cotação?
R: Geralmente cotamos dentro de 24 horas após recebermos sua consulta. Se você for muito urgente para obter a cotação, ligue para nós ou diga-nos por e-mail, para que possamos considerar sua consulta com prioridade.
P: Sua torre de comunicação é padrão estrutural ANSI / TIA/ EIA-222-G?
R: Sim.
P: O padrão de galvanização a quente é ASTM A 123/153?
R: Sim.
P: Você pode fornecer um livro de cálculos?
R: Sim, mas você precisa pagar pelo livro de cálculos.
P: Quanto tempo dura a vida útil do seu produto?
R: 50 anos.
P; A estrutura da torre é unitária?
R: Não, podemos projetar e produzir conforme solicitação do cliente.
P: Qual é o seu método de pagamento?
R: 30% por T/T como depósito, saldo por T/T ou L/C à vista.
