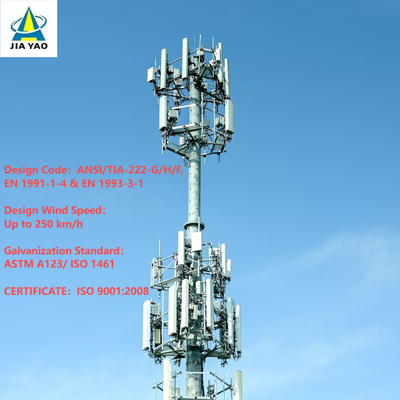

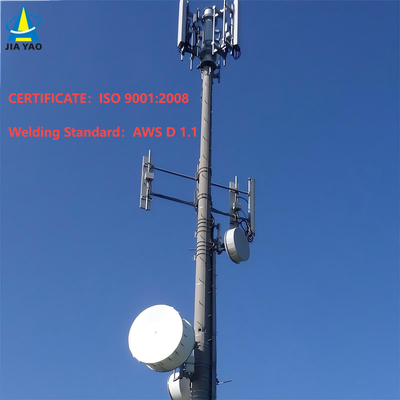

15m-50m Auto-suportado Monopolo de Aço Galvanizado Torre de Telecomunicações Mastro de Sinal de Antena GSM 5G
JIAYAO CO.,LTD
Descrição do Produto
1. Detalhes Chave:
Local de Origem: Hebei, China (Continente) ; Marca: Jaoyao ou OEM ; Número do Modelo: Torre de Telecomunicações
Tratamento de superfície: Galvanizado a quente ou pintado.
2. Embalagem e Entrega:
Detalhes da embalagem: A torre de telecomunicações será embalada em cintas galvanizadas conforme os requisitos do cliente.
Entrega: Enviado em 20 dias após o pagamento do porto de Tianjin
Membros da torre: Uma torre de aço é separada em vários feixes.
Parafusos: O material de embalagem é saco de nylon robusto ou tambor de aço.
3. Dados Técnicos
| Projeto |
| 1. Código de Projeto |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Aço Estrutural |
| 2. Grau |
Aço Carbono |
Aço de Alta Resistência |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Velocidade de Vento de Projeto |
Até 250 km/h |
| 4. Deflexão permitida |
0,5 ~1,0 grau @ velocidade operacional |
| 5. Resistência à tração (Mpa) |
360~510 |
470~630 |
| 6. Limite de escoamento (t≤16mm) (Mpa) |
355 |
235 |
| 7. Alongamento (%) |
20 |
24 |
| 8. Resistência ao impacto KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Parafusos e Porcas |
| 9. Grau |
Grau 4.8, 6.8, 8.8 |
| 10. Normas para propriedades mecânicas |
| 10.1 Parafusos |
ISO 898-1 |
| 10.2 Porcas |
ISO 898-2 |
| 10.3 Arruelas |
ISO 6507-1 |
| 11. Normas para Dimensões |
| 11.1 Parafusos |
DIN7990, DIN931, DIN933 |
| 11.2 Porcas |
ISO4032, ISO4034 |
| 11.3 Arruelas |
DIN7989, DIN127B, ISO7091 |
| Soldagem |
| 12. Método |
Soldagem a Arco com Proteção de CO2 e Soldagem a Arco Submerso (SAW) |
| 13. Norma |
AWS D1.1 |
| Marcação |
| 14. Método de marcação dos membros |
Estampagem Hidráulica |
| Galvanização |
| 15. Norma de galvanização de perfis de aço |
ISO 1461 ou ASTM A123 |
| 16. Norma de galvanização de parafusos e porcas |
ISO 1461 ou ASTM A153 |
| Teste |
| 17. Teste de fábrica |
Teste de tração, Análise de elementos, Teste de Sharpy (teste de impacto), Dobra a frio,
Teste de Preece, Teste de martelo |
| Capacidade |
| 18. Capacidade Máxima de Produção |
50.000 TON por ano |
⇔Qual é o corpo principal da torre monopolo?

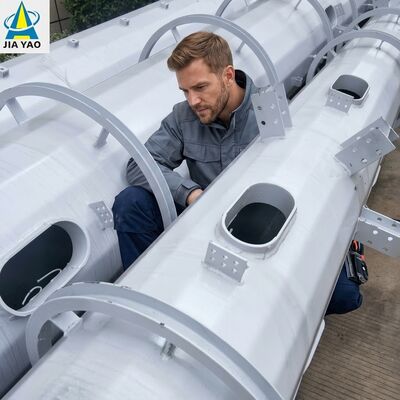

O corpo principal de uma torre monopolo é um único eixo sólido/semi-sólido auto-suportado que forma a estrutura central de suporte de carga da torre, adaptado para uso urbano. É tipicamente fabricado a partir de chapas de aço laminadas de alta resistência (Q345B/ASTM A500 Grau B) e apresenta uma forma cilíndrica ou poligonal soldada (diâmetros de 0,5 a 2m, dimensionados pela altura da torre) com um design cônico (ligeiramente mais estreito no topo) para otimizar a resistência à carga de vento (até 180 km/h). Sua altura varia de 10m a 60m (personalizável para microestações 5G ou centros de comunicação urbanos), e serve como a estrutura fundamental para a integração de todos os componentes auxiliares da torre monopolo.
⇔Qual é a Flange Inferior, Escada e Plataforma da torre monopolo?

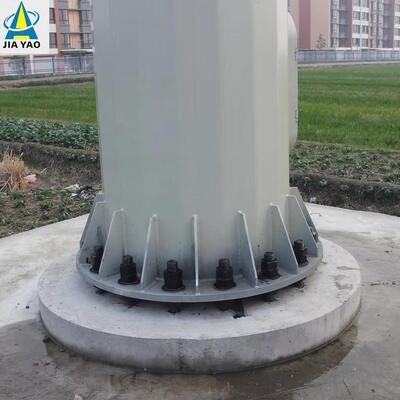

1. Flange Inferior: É um componente de aço de alta resistência soldado à base do eixo principal do monopolo, atuando como a conexão crítica entre o corpo da torre e a fundação de concreto. Feita de aço de alta resistência (correspondente ao corpo principal) e tratada com processos anticorrosivos, alinha-se com os parafusos de ancoragem da fundação para fixar a torre verticalmente e transferir todas as cargas estruturais e de equipamentos para o solo, garantindo a estabilidade geral da torre.
2. Escada: É uma escada de escalada interna embutida integrada ao eixo principal do monopolo, construída em aço galvanizado resistente à corrosão e equipada com um sistema profissional de proteção contra quedas. Exclusivamente para pessoal de manutenção certificado, fornece um caminho de acesso vertical seguro para inspeção da torre, instalação e reparo de equipamentos, e sua integridade é um foco chave da manutenção regular da torre.

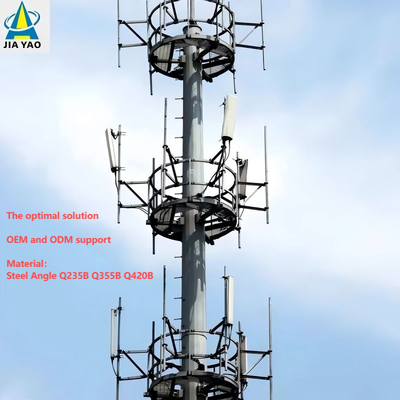

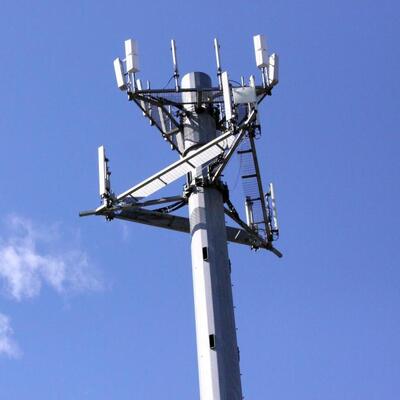

3. Plataforma: A torre monopolo é equipada com plataformas de aço compactas e integradas (personalizadas de acordo com as necessidades do projeto) montadas no eixo principal em alturas designadas. Fabricadas em aço galvanizado para durabilidade, essas plataformas servem como espaços de trabalho estáveis para instalação, manutenção e inspeção de equipamentos de telecomunicações (por exemplo, antenas 5G, dispositivos de micro-ondas) e equipamentos de vigilância. Projetadas para se ajustar ao espaço ultra-compacto do monopolo, elas maximizam a conveniência operacional sem comprometer o design urbano elegante e discreto da torre.
⇔Qual é o corpo principal da torre monopolo após a Galvanização a Quente?
Após a galvanização a quente, o corpo principal da torre monopolo permanece o eixo de aço cilíndrico/poligonal único (fabricado a partir de chapas de aço laminadas de alta resistência Q345B/ASTM A500 Grau B) com um design cônico, e sua forma estrutural, dimensões e desempenho de suporte de carga são totalmente preservados. A principal mudança é que toda a sua superfície de aço é coberta com um revestimento de zinco uniforme e denso em conformidade com a norma ASTM A123. Esta camada galvanizada forma uma barreira resistente à corrosão que protege eficazmente o substrato de aço contra poluentes urbanos, umidade e erosão ambiental externa, estendendo a vida útil do corpo principal para mais de 25 anos. O corpo principal galvanizado também mantém a rigidez estrutural do eixo de aço original, e todas as juntas soldadas (em conformidade com AWS D1.1) são igualmente galvanizadas para garantir um desempenho anticorrosivo consistente e a integridade estrutural geral do corpo da torre.
